传动设备用箱体壳体结构三维设计

　　在工业传动设备的整机结构中，壳体类零件是承担内部组件承载、传动精度保持、外部载荷分散的核心基础构件，这类零件的设计合理性直接决定整套传动装置的运行寿命、装配效率与工况适应能力。日常在车间做传动单元装配调试时，最先接触的基准零件就是这类壳体，所有轴系、齿轮、密封组件的安装定位都要以壳体的加工面为基准，一旦壳体的安装同轴度、结合面平面度出现偏差，后续即便零件加工精度再高，也会出现齿轮啮合异响、轴承温升过快、密封件渗漏油等一系列连锁问题。

　　从实际应用场景来看，这类壳体多用于中小功率的齿轮传动、减速传动单元中，常见于轻工输送线、小型自动化设备的动力传输段、农机配套传动箱等工况，既可以作为独立减速单元的外壳使用，也可以集成在专用设备的动力端作为一体式安装基座。不同于焊接成型的薄板箱体，这类一体铸造成型的壳体拥有更好的结构刚性，在承受变向载荷、冲击载荷的工况下，不会出现焊缝开裂、安装面变形的问题，更适合有一定振动的连续运行场景。

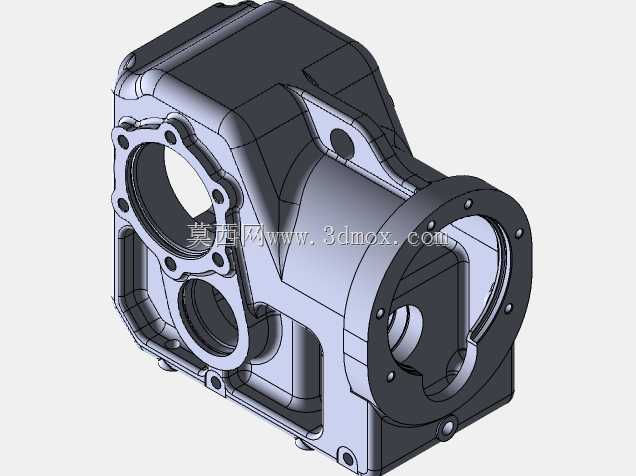

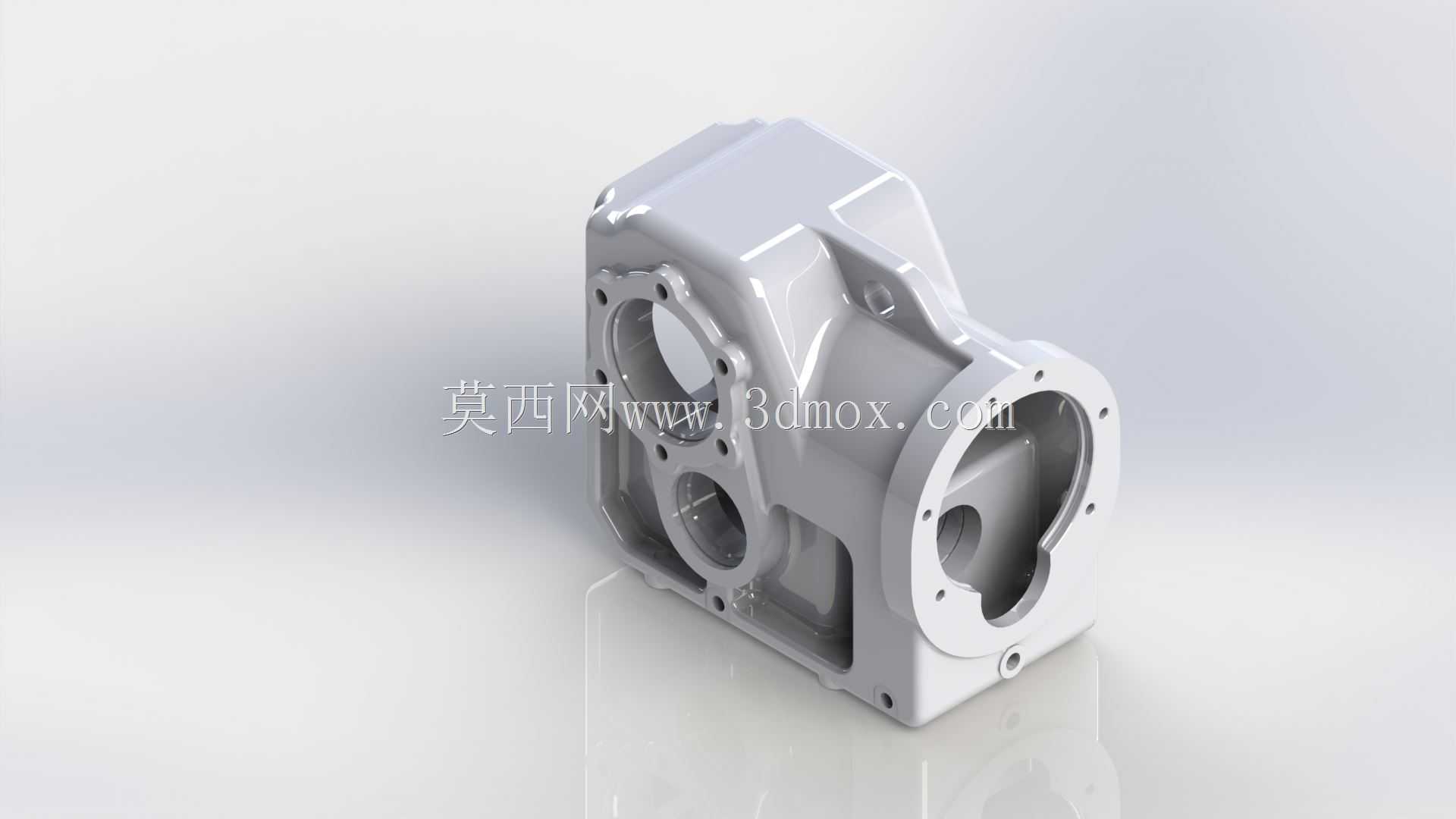

　　在功能特性设计上，这个壳体首先考虑了多轴系的同轴度保证需求，不同直径的轴承安装孔位采用了同轴阶梯孔设计，孔位周边预留了足够的壁厚来承担轴承运转时的径向载荷，避免长期运行后孔位失圆导致轴承跑外圈。壳体的外伸安装法兰面做了加厚处理，法兰上的连接孔位按照圆周均布设计，既可以适配端盖的密封安装，也可以作为整个传动单元的输出端连接面，直接对接负载设备的输入轴，减少额外的连接转接件。壳体侧面预留的多个工艺孔位，一方面是为了满足铸造时的砂芯排出、清砂需求，另一方面也可以作为油位观察、润滑油加注、透气塞安装的接口，不用在后期加工时额外钻孔攻丝，减少二次加工的工序成本。

　　设计思路上，整个壳体的结构遵循了铸造工艺的成型规律，所有转角位置都做了均匀的铸造圆角，避免铸件冷却时出现应力集中导致的裂纹缺陷，壳体的壁厚按照载荷分布做了差异化设计，轴承安装位、连接法兰位的壁厚比非承载的侧壁厚30%左右，既保证了核心位置的结构强度，也不会因为整体壁厚过大导致铸件重量增加、材料成本上升。壳体内部的加强筋沿着轴系载荷的传递方向布置，筋条的高度不超过壳体内部的回转安全边界，不会和内部运转的齿轮、轴套产生运动干涉，同时筋条还可以起到润滑油导流的作用，齿轮运转带起的润滑油可以顺着筋条流到各个轴承位置，实现飞溅润滑的均匀覆盖。

　　从安装边界的尺寸设计来看，壳体的底部安装面做了平整的机加工平面，两个安装支脚的孔位中心距按照通用传动单元的安装尺寸规范设计，可以直接适配市面上常见的同功率段传动设备安装基座，不用重新做安装支架的适配改造。壳体的轴向总长度控制在紧凑范围内，输入端和输出端的轴伸预留空间刚好满足密封件、联轴器的安装需求，不会因为轴向尺寸过长导致整个传动单元的占用空间过大，适配设备紧凑化布局的需求。各个连接孔位的螺纹深度、沉孔尺寸都按照标准紧固件的尺寸规范设计，装配时不会出现螺栓无法拧入、螺栓头突出安装面的问题，端盖安装位的密封槽尺寸适配标准O型圈，装配后可以保证结合面的密封性能，避免润滑油渗漏以及外部粉尘进入壳体内部。

　　在实际建模过程中，这类壳体的结构需要反复核对内部组件的运动包络，尤其是齿轮最大回转直径和壳体内壁的间隙，要预留至少3-5mm的安全距离，避免因为加工误差、装配误差导致齿轮和壳体内壁刮蹭。同时还要考虑加工工艺的可行性，所有需要机加工的面都要预留统一的加工余量，刀具的进出路径不能有结构遮挡，轴承孔的加工要保证一次装夹完成同轴孔的加工，减少二次装夹带来的同轴度误差。这类壳体的三维建模完成后，还可以直接导入有限元分析软件做载荷仿真，模拟满负载工况下的壳体形变、应力分布，对应力集中的位置做局部加厚调整，对冗余的结构做减重优化，最终实现强度、重量、成本三者的平衡。
