机床用卡爪夹持块结构三维设计

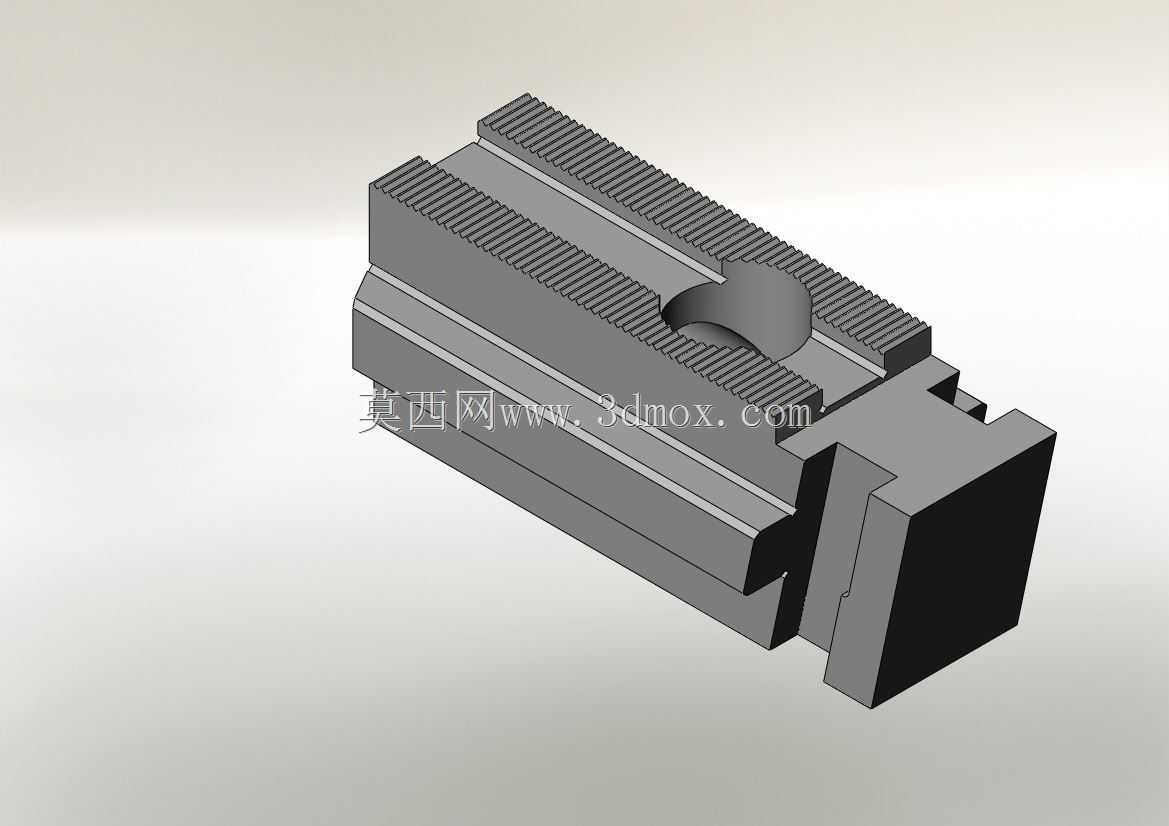

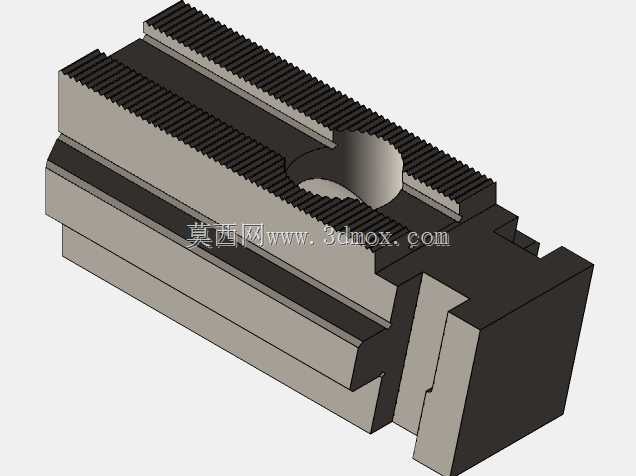

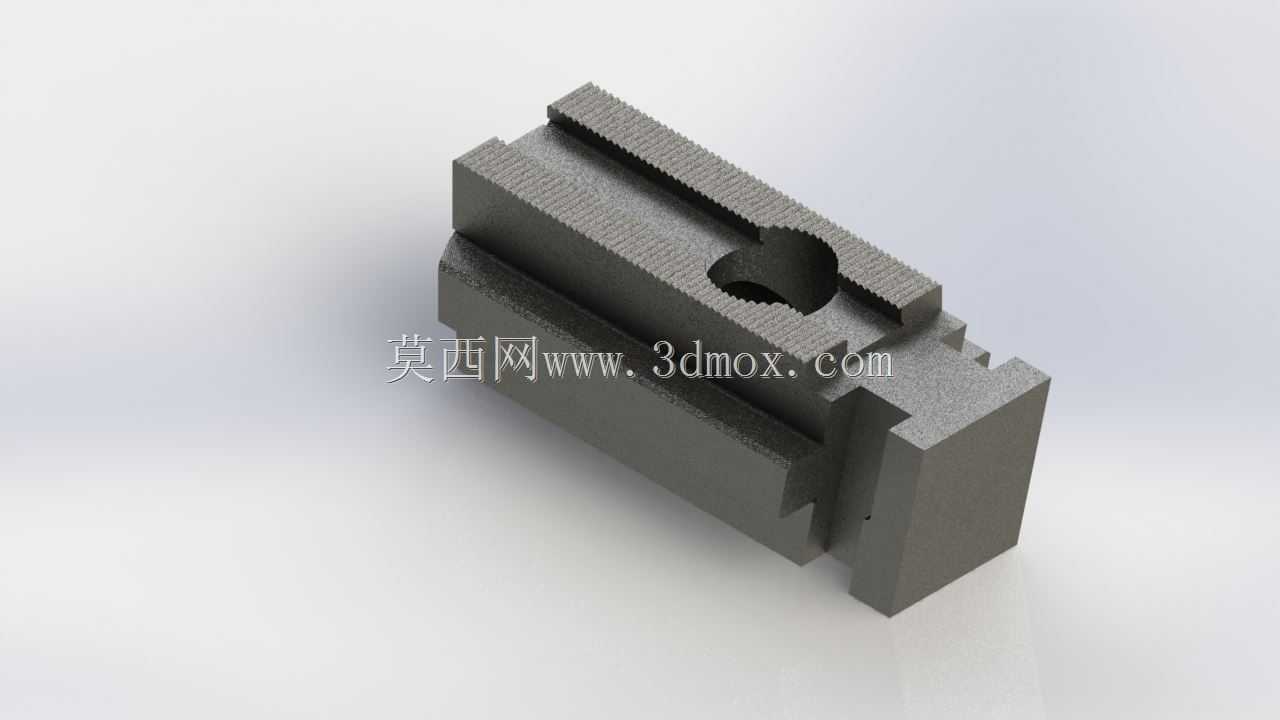

　　在常规金属切削加工场景中，这类卡爪夹持块是三爪自定心卡盘的核心替换配件，主要承担工件装夹定位的功能，适配普通车床、数控车床以及内外圆磨床的装夹作业需求，针对不同材质、不同外形的待加工工件，可通过更换对应齿形规格的卡爪块来调整夹持摩擦力与夹持行程，避免装夹打滑、工件夹伤的问题。从结构设计来看，该夹持块整体采用阶梯式滑块结构，底部的凸台结构与卡盘本体的T型滑槽完全匹配，安装时可顺着滑槽推入，通过卡盘内部的丝杠传动带动三个卡爪同步径向移动，实现工件的自动定心与夹紧，安装边界严格匹配通用标准卡盘的滑槽尺寸，无需额外改制即可直接替换同规格的原厂卡爪配件。上部的齿面设计采用细密的等距锯齿结构，齿形角度经过反复校核，

　　既保证与工件接触时的咬合摩擦力，又避免齿尖过于尖锐在软质工件表面留下过深的夹痕，针对薄壁管件、精加工面工件的装夹需求，该齿形的接触压强分布经过优化，可在足够夹持力的前提下减少工件变形。中部的凹孔结构为卡爪行程限位的配合孔，安装时与卡盘内部的限位销配合，可限制卡爪的最大伸出与缩回行程，防止卡爪在开合过程中脱出滑槽，同时也能在重切削场景下分担丝杠传递的夹紧力，避免丝杠受力过大出现磨损。在实际加工场景中，这类卡爪块常被用于批量零件的车削加工，当加工不同直径范围的工件时，可通过调整卡爪在滑槽内的初始安装位置，配合卡盘丝杠的行程覆盖更大的装夹直径范围，相比整体式卡爪，这种分体式的卡爪块磨损后仅需更换单个爪块，无需更换整套卡盘，

　　能大幅降低工装维护成本。设计过程中，该零件的滑动配合面预留了合理的间隙公差，既保证卡爪在滑槽内移动顺畅无卡滞，又避免间隙过大导致装夹定心精度下降，所有棱边均做了小倒角处理，去除加工毛刺，防止安装过程中划伤操作人员或卡盘滑槽表面。齿面的加工精度直接影响装夹的重复定位精度，建模时对齿形的节距、齿高做了参数化设置，可根据不同的装夹需求快速调整齿形参数，适配粗加工、半精加工、精加工不同工序的装夹要求，粗加工场景下可选用齿距更大、齿高更高的齿形提升夹持力，精加工场景下可选用细密齿形减少夹痕。在重型切削场景中，卡爪块需要承受较大的切削扭矩与径向力，因此结构设计时在爪块的根部做了加厚处理，避免受力集中导致爪块断裂，滑动面的长度经过优化，

　　保证爪块伸出到最大行程时仍有足够的配合长度与滑槽接触，不会出现翘头、歪斜的问题。针对异形工件的装夹，还可在该卡爪块的基础上焊接或加装软爪衬垫，通过镗削软爪内孔实现与异形工件外形的完全匹配，进一步提升装夹的贴合度与定心精度，这种模块化的设计思路也让该卡爪块的适配场景得到了进一步拓展，除了常规的圆形工件装夹，也可通过改制适配方形、异形工件的装夹需求。
