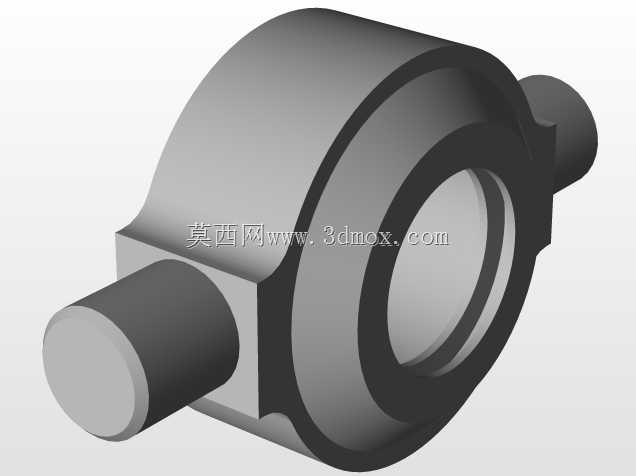

带双侧销轴的铰接式轴承支撑构件

　　在各类重载传动、铰接摆动的机械结构场景中，这类带双侧销轴的铰接支撑构件是承担径向载荷、实现部件间摆动自由度的核心受力件，常见于工程机械的臂架铰接点位、输送设备的张紧轮支撑、农业机械的连杆铰接端，以及轻工设备的摆动执行机构安装位，区别于固定式轴承座的刚性安装逻辑，这类构件通过两侧伸出的销轴与安装基座的铰接孔配合，可在一定角度范围内随被支撑轴的摆动自适应调整角度，避免轴承在偏载工况下出现滚道局部应力集中、保持架异常磨损的问题。从结构设计逻辑来看，主体的环形腔体用于容纳滚动轴承或者滑动轴套，内腔的台阶面是轴承安装的轴向定位基准，设计时需要根据所选轴承的外圈宽度、外径公差确定腔体的深度与配合公差，通常轻载工况下选用H7级间隙配合方便装配，

　　重载冲击工况下选用K6级过渡配合避免轴承外圈在腔体内出现蠕变磨损。两侧伸出的销轴为同轴设计，其轴线与主腔体的轴线呈空间垂直交错布局，销轴的直径需要根据所承受的最大径向载荷、铰接摆角的频率做剪切强度校核，销轴根部与主体连接的位置做了圆弧过渡处理，避免应力集中导致的根部断裂，销轴外圆需要根据配合的基座轴套材质确定表面粗糙度，若基座采用铜套滑动配合，销轴表面需要做淬火处理提升硬度，降低长期摆动带来的磨粒磨损。在安装边界层面，这类构件的安装不需要复杂的螺栓紧固点位，仅需要将两侧销轴插入基座对应的铰接耳板孔内，端部加装轴向定位挡圈或者锁紧盖板即可完成固定，相比传统方形安装法兰的轴承座，其占用的安装空间更小，不需要在安装面加工多个螺栓孔，

　　降低了基座的加工难度，尤其适合安装空间狭窄、需要部件随动摆动的工况。实际选型应用时，需要重点核对主腔体的内孔尺寸与待安装轴承的匹配度，两侧销轴的直径、伸出长度要与基座铰接耳板的孔距、孔深对应，避免出现销轴长度不足导致定位失效，或者直径不匹配导致装配间隙过大出现晃动的问题。在长期运行过程中，这类构件的主要失效形式集中在销轴表面的磨损、主腔体与轴承配合面的蠕变磨损，以及铰接位置的润滑不足导致的卡滞，因此设计时通常会在销轴或者主腔体上预留润滑油注油通道，定期加注润滑脂降低摩擦副的磨损速率。不同于标准型的外球面轴承座，这类铰接式支撑构件没有统一的外形尺寸标准，多是根据具体设备的安装空间、载荷参数做定制化设计，

　　建模过程中需要重点保证两侧销轴的同轴度公差，以及主腔体轴线与销轴轴线的垂直度公差，若形位公差超差，装配后会出现轴承卡滞、转动阻力大，甚至销轴受附加弯矩断裂的问题。在载荷传递路径上，被支撑轴运转产生的径向载荷通过轴承传递到主体环形结构，再通过两侧的销轴均匀传递到两侧的安装基座耳板上，这种双侧支撑的结构相比单侧悬臂销轴的支撑形式，受力更加均衡，能承受更大的径向载荷与冲击载荷，在重载工程机械的铰接点位应用时，其承载能力比同尺寸的单侧支撑结构高出40%以上。设计时主体的壁厚需要根据额定载荷做有限元应力校核，重点关注环形结构与销轴连接的过渡区域，该区域是应力集中的高发位置，通常会通过加大过渡圆角、局部增加壁厚的方式提升结构强度，避免在冲击载荷下出现开裂问题。
