浮雕花纹透明玻璃水杯结构设计

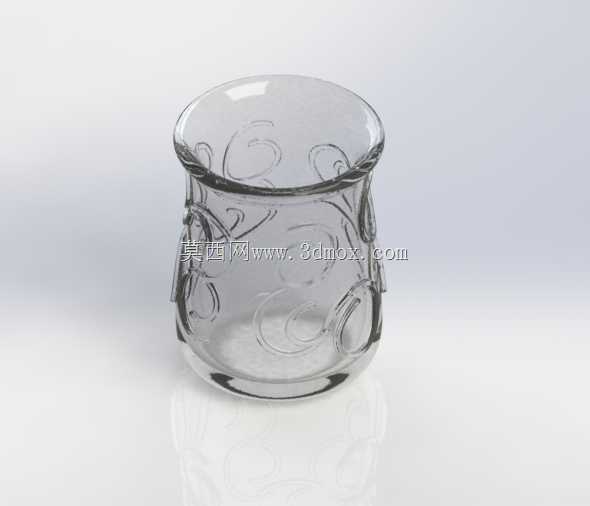

　　这款带浮雕卷草纹路的敞口玻璃水杯，在日常餐饮场景的适配性覆盖了家庭日常饮水、咖啡馆饮品盛装、酒店客房配套等多个民用消费场景，建模过程中优先考虑了玻璃制品吹制成型的工艺特性，所有曲面过渡均做了R角顺滑处理，避免出现锐角结构导致成型时应力集中开裂。从结构设计逻辑来看，杯身整体呈上宽下窄的微收腰形态，杯口做了1.2mm厚度的卷边处理，既能够提升饮用时的唇部接触触感，也能强化杯口的抗冲击性能，减少日常使用中磕碰导致的崩边问题；杯底做了3mm厚度的加厚处理，同时在底部边缘设计了0.5mm高度的防滑凸圈，放置在光滑桌面时能够避免滑动，也能减少杯底与桌面硬接触产生的划痕。杯身的浮雕纹路采用内凹外凸的曲面结构，纹路深度控制在0.8mm，

　　既能够保证握持时的防滑摩擦力，又不会因为纹路过深导致清洗时残留污渍，所有纹路的曲面均做了连续G2曲率过渡，和杯身基础曲面完全融合，不存在曲面断层，能够匹配玻璃热成型时的料液流动特性，避免成型时出现纹路缺料、壁厚不均的问题。建模时的尺寸边界设定为杯口直径82mm，杯底直径68mm，杯身总高度90mm，额定盛装容量320ml，这个尺寸区间刚好适配常规家用杯架、车载杯座的安装尺寸，不会出现放置干涉的问题；杯壁的基础厚度设定为2mm，浮雕位置的最薄处壁厚不小于1.5mm，保证整体结构强度的同时控制产品重量，空杯重量控制在180g左右，握持手感适中。从实际使用的功能特性出发，这款杯子的敞口设计能够适配常规尺寸的冰块、水果片投放，

　　清洗时手部能够直接伸入杯底擦拭，不存在清洁死角；透明玻璃材质的建模设置了1.52的折射率参数，渲染效果能够还原高硼硅玻璃的通透质感，同时结构设计上预留了后期做有色玻璃、蒙砂处理的修改空间，只需要调整材质参数即可快速衍生不同外观的同结构产品。在结构校验环节，针对杯子的堆叠存储需求做了配合间隙设计，同型号杯子堆叠时的插入深度控制在25mm，配合间隙0.3mm，既能够保证堆叠时的稳定性，又不会因为间隙过小导致杯子嵌套后无法分离，适配餐饮行业批量存储、消毒的使用需求。杯身的卷草纹路排布做了圆周方向的均匀等分设计，一共6组纹路单元沿杯身环形阵列，每个单元的曲面形态完全一致，既保证了外观的对称性，也降低了玻璃模具的加工难度，

　　模具加工时只需要加工单组纹路电极即可通过阵列完成整个模腔的纹路加工，减少模具制造成本。针对日常使用中的热冲击场景，杯身的壁厚差控制在0.5mm以内，避免倒入热水时因为壁厚不均导致的热胀冷缩开裂问题，所有过渡位置的圆角半径不小于1mm，减少应力集中点，提升产品的抗热震性能。
