十二齿浅型花键连接套筒结构设计

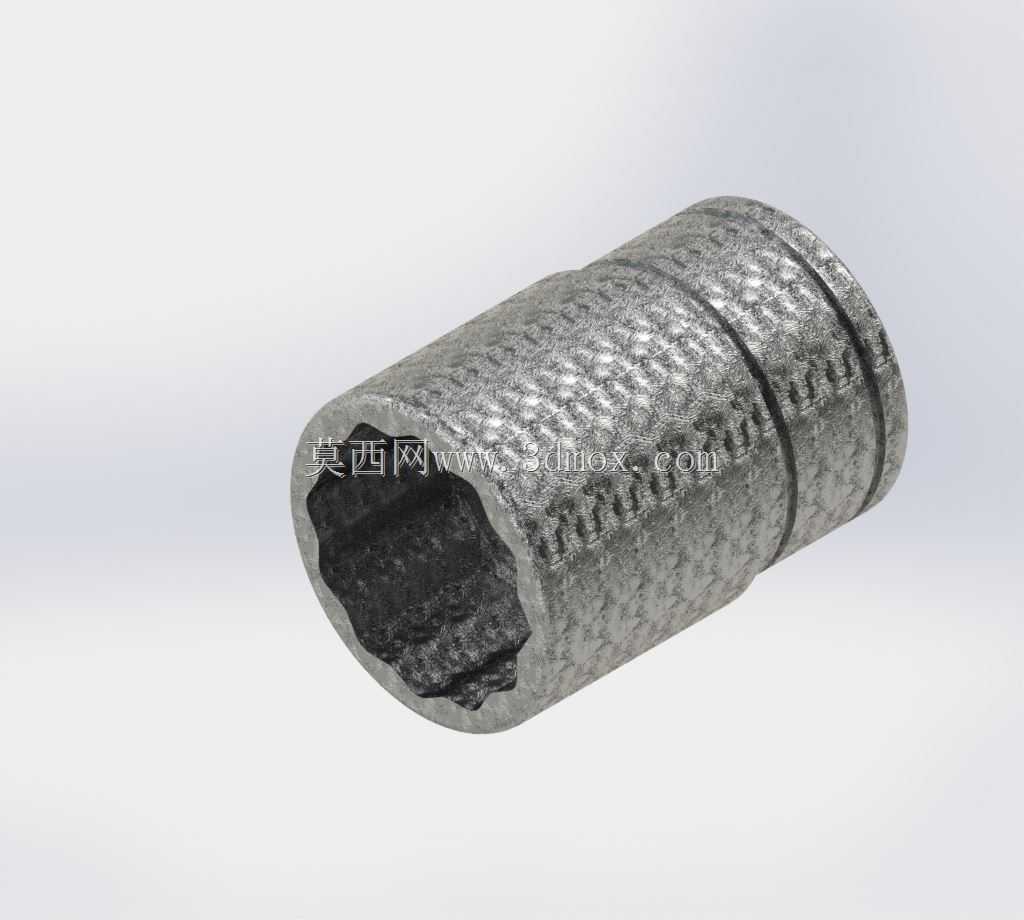

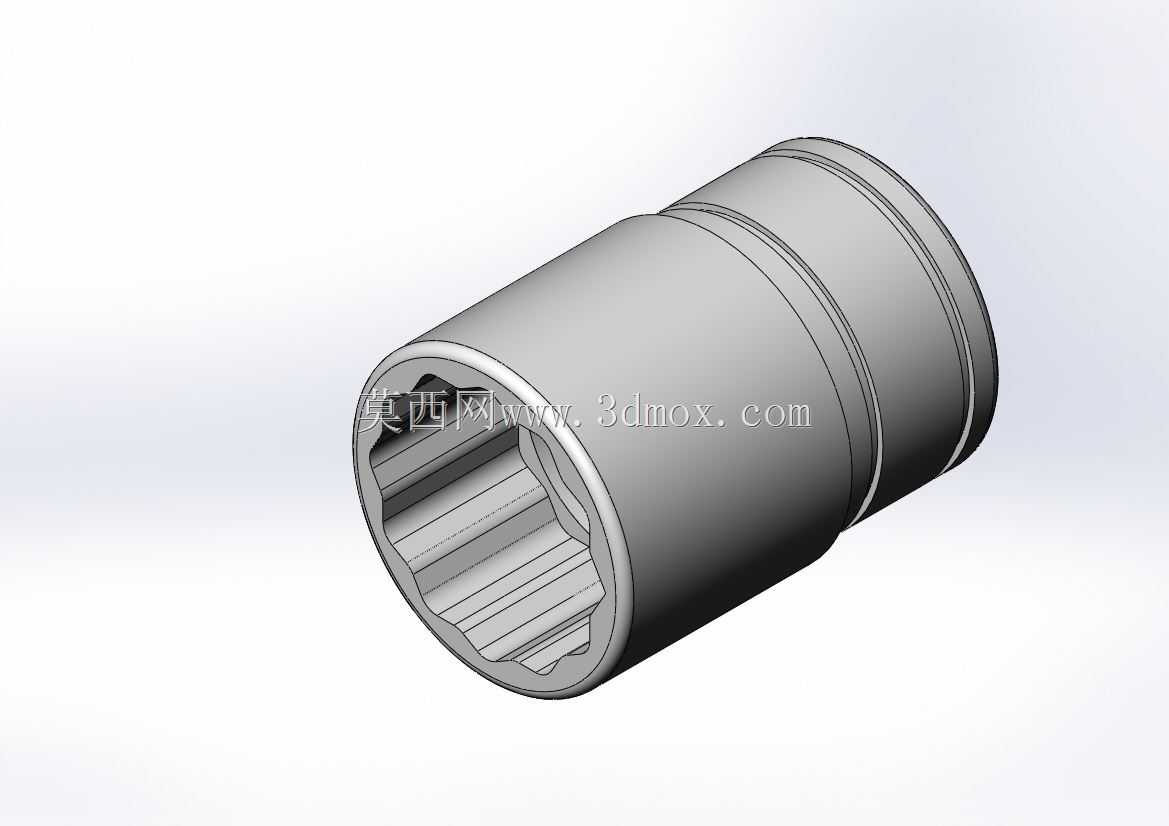

　　在手动扭矩传递、小型工装快换、汽修工具组配这类需要频繁拆装同规格紧固件的场景里，这类内十二齿浅型套筒是使用频率极高的配套零件，它的核心作用是作为扭矩输出端和被连接件之间的刚性传力中介，避免工具直接接触螺栓、花键轴头造成的接触面磨损，同时通过统一的内齿形规格，适配同系列所有外花键、十二角头的紧固件，减少工具更换的频次。从结构设计逻辑来看，这款套筒采用内十二齿等分布局，齿槽深度做了浅型优化，相比深齿套筒，它的轴向啮合长度更短，适合操作空间局促、紧固件外露长度较短的装配场景，不会因为套筒套入过深干涉到周边的相邻零件；外圆表面做了网纹滚花处理，这部分设计不是为了装饰，而是考虑到手动操作时，手指直接捏持套筒调整对位的需求，

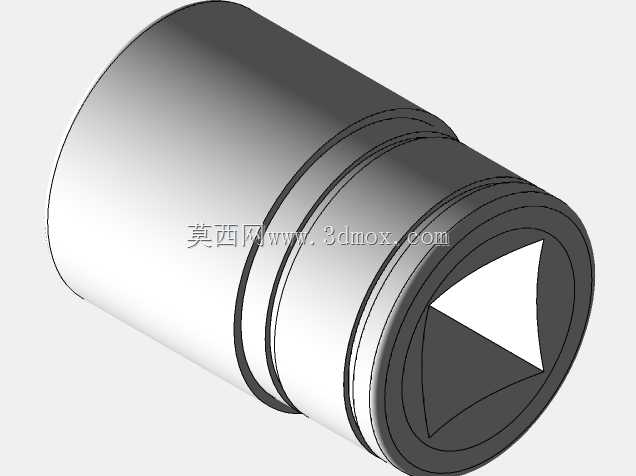

　　滚花纹路可以大幅提升接触面的静摩擦系数，即使手上沾有少量油污，也能稳定捏住套筒完成对位套入，不会出现打滑脱手的情况。套筒外壁设置的两道环形凹槽，主要作用是和快换接头的弹性卡珠配合，当套筒插入配套的接杆、棘轮手柄时，卡珠会卡入凹槽内，形成轴向限位，既可以保证传动过程中套筒不会从接杆上意外脱落，又能在需要更换不同规格套筒时，通过按压卡珠快速完成拆卸，适配快换工装的使用需求。从尺寸边界来看，这款套筒的内齿形适配3/8英寸规格的十二角紧固件，内齿的形位公差控制在IT7级精度，齿面做了倒棱处理，套入紧固件时可以自动导正，不会因为齿尖磕碰造成紧固件棱边的卷边变形；套筒的外圆直径控制在比内齿外接圆大6mm的范围，壁厚均匀，

　　保证扭矩传递时的整体刚性，不会因为局部壁厚过薄出现受力开裂的问题，同时外圆尺寸做了最小化设计，能伸入直径更小的沉孔内完成紧固件操作，适配更多狭窄空间的装配需求。套筒的两端都做了内孔倒角，一端是和接杆配合的插接端倒角，方便快速对准接杆的方头插入，另一端是和紧固件配合的工作端倒角，即使紧固件和套筒存在小角度的对位偏差，也能顺着倒角滑入啮合位置，减少对位调整的时间。在实际使用场景中，这类浅型十二齿套筒常配套在棘轮扳手、扭力扳手的接杆上，用于汽车底盘装配、家电内部结构紧固、小型机电设备组装等工位，相比六角套筒，十二齿结构的啮合接触点更多，每个齿承受的剪切应力更小，传递大扭矩时不容易出现齿部崩裂的问题，

　　同时每次转动只需要30度的摆角就能重新啮合，在扳手摆动空间受限的位置，比六角套筒的操作灵活性高很多。设计时还考虑了套筒的受力分布，齿根位置做了圆角过渡，避免应力集中造成的疲劳断裂，整体采用中空贯通结构，在处理长螺杆类的紧固件时，螺杆可以穿过套筒内部，不会因为套筒长度限制无法拧动长螺栓，这也是很多封闭端套筒不具备的适配优势。外圆的滚花纹路采用斜网纹布局，相比直纹滚花，它的摩擦阻力在周向和轴向都有分布，不管是捏持转动还是轴向推送对位，都能提供足够的摩擦力，不会出现轴向打滑的情况。套筒的整体长度做了短款优化，相比加长型套筒，它的整体刚性更好，传递扭矩时的扭转形变更小，扭矩传递的精度更高，适合对扭矩控制有要求的定扭矩装配工位，不会因为套筒自身的扭转变形造成实际施加扭矩和设定值出现偏差。在材料适配的设计上，这类结构的套筒一般采用合金结构钢冷挤压成型，齿形部分通过冷挤工艺直接成型，不需要额外的铣削加工，金属纤维流线不会被切断，齿部的整体强度更高，表面做发黑处理可以提升防锈能力，适合车间多油污、多湿度的使用环境，长期使用也不会轻易出现锈蚀卡滞的问题。从安装适配的角度来说，这款套筒的插接端内孔为标准方孔，和通用的3/8英寸系列接杆、手柄完全兼容，不需要定制专用的连接配件，用户可以直接搭配现有工具组里的同规格接杆使用，降低配套采购的成本。
