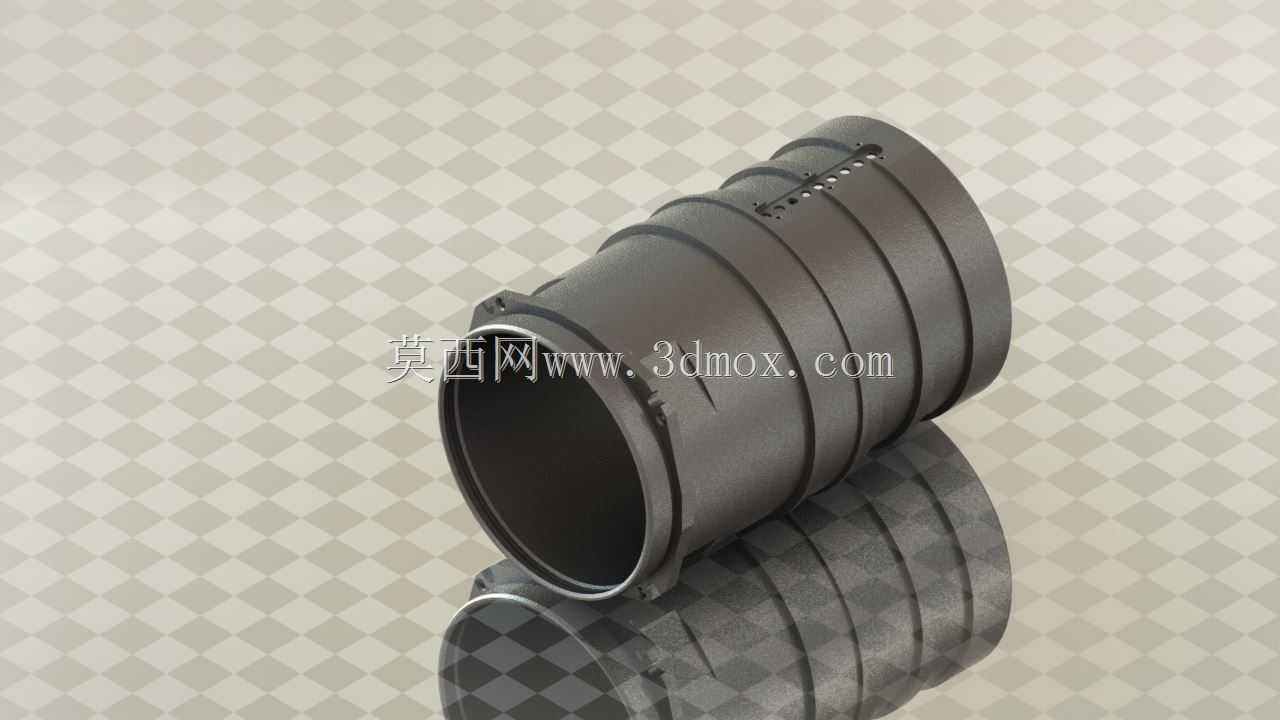

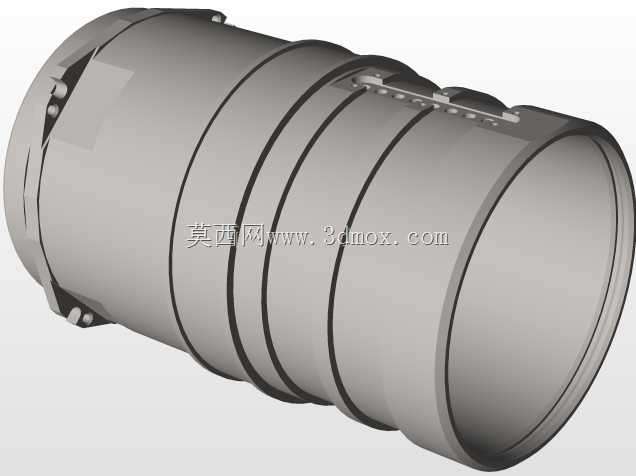

带环向加强筋的圆筒式轴套壳体结构

　　这类带环向加强结构的圆筒形轴套壳体，常见于重载旋转设备的滑动支撑部位，在矿山输送辊组、重型减速机输出端、工程机械回转支撑结构中都能见到同类型结构的应用，核心作用是为旋转轴提供径向支撑，同时承担轴系运转过程中传递的径向载荷与少量轴向窜动带来的冲击力。从结构设计逻辑来看，筒身外侧均匀分布的多道环向凸起筋，并非单纯的装饰结构，而是在不额外增加整体壁厚的前提下，提升筒体的径向抗变形能力——当轴套在重载工况下承受径向载荷时，环向筋可以分散筒壁的应力集中，避免薄壁筒体在长期交变载荷下出现椭圆变形，进而防止轴与套之间的配合间隙出现不均匀偏移，减少局部偏磨的概率。筒体一端设计的止口台阶结构，是安装定位的核心边界，

　　安装时该止口会嵌入对应安装座的定位槽内，限制轴套工作过程中的轴向窜动，同时保证轴套与安装座的同轴度，避免安装偏差带来的额外磨损。筒壁上开设的多组径向小孔，是润滑油路的通道，工作时润滑脂可以通过这些小孔进入轴套内壁与轴接触的摩擦面，形成稳定的油膜，降低摩擦副的磨损速率，小孔的排布位置特意避开了环向加强筋的受力区域，防止开孔造成的应力集中削弱筒体结构强度。从尺寸边界来看，这类轴套的内径与配合轴径采用间隙配合，公差带通常选取H7/g6的滑动配合等级，既保证轴可以在套内顺畅旋转，又不会因为间隙过大出现运转晃动；筒身的外径与安装座孔采用过渡配合，保证安装后轴套不会随轴同步转动；环向筋的外径比筒身基础外径大6-10mm，

　　筋的宽度在8-12mm区间，相邻筋的间距根据筒体总长度均匀排布，保证整个筒身的抗变形能力一致。筒体端部的倒角设计，一方面是安装时的导入结构，方便轴套顺利压入安装座孔，避免压装过程中刮伤安装座的配合面，另一方面也可以去除机加工过程中产生的锐边毛刺，防止装配时锐边割伤密封件或者操作人员。在实际选型应用中，这类轴套壳体通常会在内壁镶嵌铜合金衬层或者固体润滑材料，外壳采用高强度结构钢加工，兼顾结构强度与摩擦面的耐磨性能，相比实心铜轴套，这种带加强筋的钢壳结构可以大幅降低有色金属的用量，同时提升整体的承载能力，适合在中低速、重载的工况下长期使用。设计这类结构的三维模型时，需要重点关注环向筋与筒身的过渡圆角，

　　所有转角位置都要设置R2-R3的圆角过渡，避免热处理或者加载过程中出现应力开裂；油孔的位置要与安装座上的注油孔位置对应，保证润滑通道的顺畅；止口端面与筒体轴线的垂直度公差需要控制在0.02mm以内，防止安装后轴套出现偏斜，导致轴系运转时出现别劲、发热的问题。在实际装配场景中，这类轴套通常采用冷压或者温差法装入安装座，压装时的受力面要选择筒体的止口端面，不能直接压在环向筋上，防止筋条受力变形；装配完成后需要检查油孔的通畅性，保证润滑脂可以顺利到达摩擦面，初次运转前需要预注足够的润滑脂，避免干摩擦启动造成的接触面拉伤。
