异形腔体式机械安装壳体结构设计

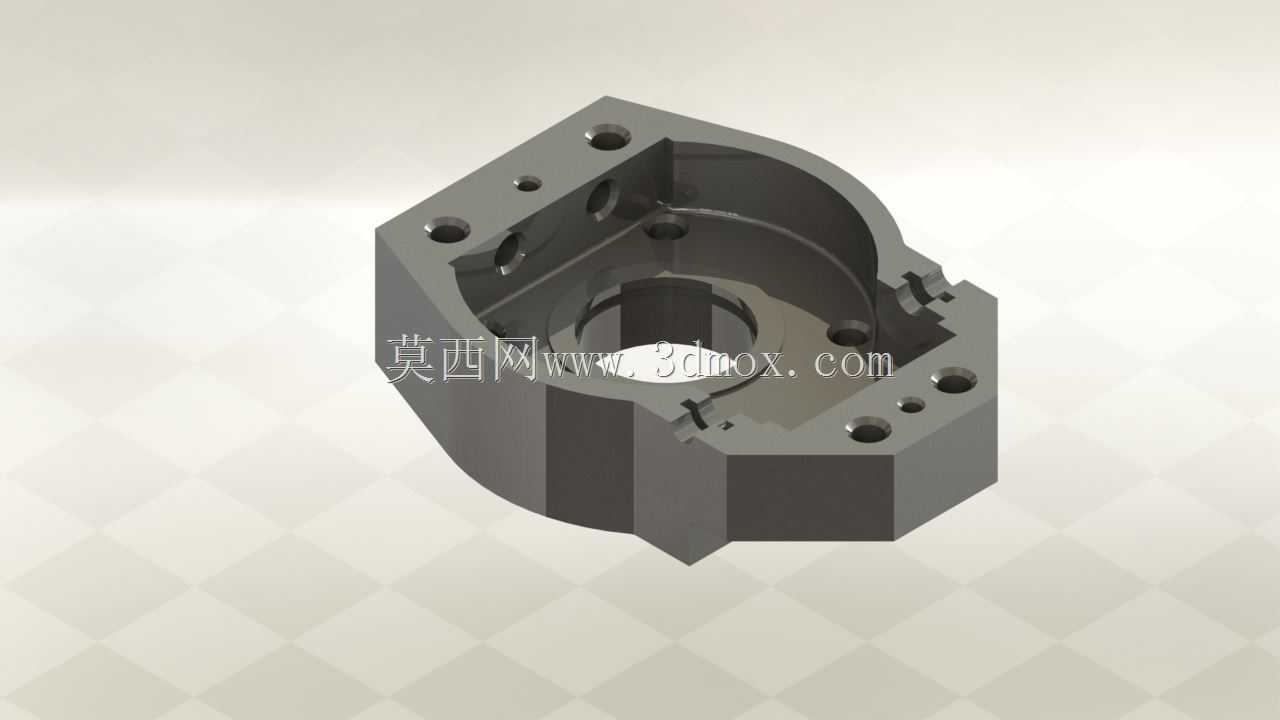

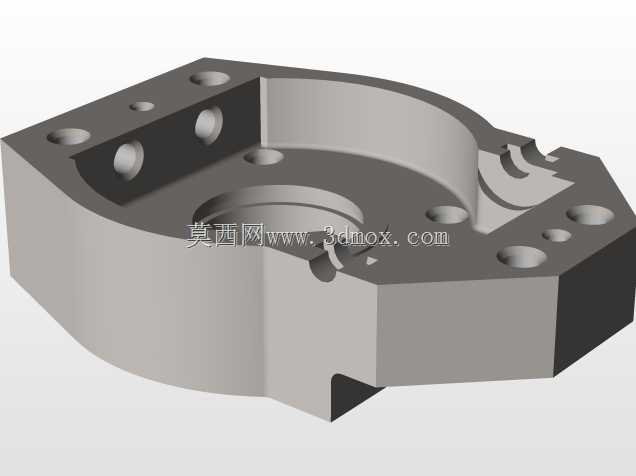

　　这类异形腔体壳体在工业传动、精密检测类设备中应用十分广泛，常作为核心功能组件的承载基座，既需要为内部的轴系、传感元件提供封闭的防护空间，避免车间内的切削液、金属碎屑、粉尘侵入配合面造成磨损卡滞，也需要承担外部连接件的定位支撑作用，保障整套组件在设备运行过程中的位置精度不发生偏移。从结构设计逻辑来看，该壳体采用半开放腔体搭配多边安装法兰的结构形式，腔体内部预留了阶梯式的轴系配合位，可适配不同直径的轴承外圈安装，内壁的环形槽位可用于安装密封圈或者挡圈，实现轴向定位与静密封的双重作用，避免内部润滑脂泄漏或者外部杂质进入。壳体外侧的多个安装凸台均做了加厚处理，每个凸台上的安装孔位置经过公差匹配设计，孔位的同轴度、位置度公差严格控制在0.

　　02mm范围内，既可以通过螺栓将壳体整体固定在设备的安装基板上，也可以用于外接端盖、管路接头、传感模块等附属配件，不同方位的孔位布局能够适配多方向的外接组件安装需求，减少额外的转接件设计，压缩整套组件的装配空间。在设计过程中，首先需要明确内部容纳组件的最大外轮廓尺寸，预留足够的装配间隙，避免组件装入后与壳体内壁发生干涉，同时要考虑装配工艺性，腔体的开口方向要方便内部零件的依次装入，侧壁的减重槽在不降低结构刚性的前提下，能够有效减少壳体的整体重量，降低材料成本，同时减少铸件生产过程中的缩孔、变形等缺陷概率。壳体的外部棱角均做了倒角处理，既避免装配过程中锐边划伤操作人员，也能够减少应力集中，提升壳体在受振动载荷下的结构强度，

　　安装面的平面度要求控制在0.01mm以内，保障装配后壳体与安装基面的贴合度，避免螺栓锁紧后壳体发生形变导致内部轴系的同轴度超差。从安装边界来看，该壳体的外轮廓为非对称多边形结构，设计时需要提前核算安装空间的最小包络尺寸，确认与周边相邻组件的安全间隙不小于3mm，避免设备运行过程中因振动产生位移发生碰撞，安装孔的沉头深度需要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出安装凸台表面，不会与其他外接零件产生干涉。这类壳体常采用铸铝或者铸铁材质毛坯经数控精加工完成，铸铝材质重量轻、导热性好，适合用于有散热需求的轻载传动场景，铸铁材质减震性好、强度更高，适合用于重载、振动幅度较大的设备工位，

　　设计时可以根据实际使用场景的载荷特性选择对应的材质与热处理工艺，比如重载场景下安装孔位可以加装钢质衬套，避免反复拆装导致孔位磨损影响定位精度。在三维建模过程中，需要重点关注腔体内部的拔模角度，适配铸造或者3D打印的工艺要求，所有配合面的尺寸公差需要根据装配要求单独标注，非配合面可以适当放宽公差要求降低加工成本，同时要提前预留加工余量，避免毛坯铸造误差导致精加工余量不足出现废品。
