曲面造型流线型手持饮品包装瓶结构

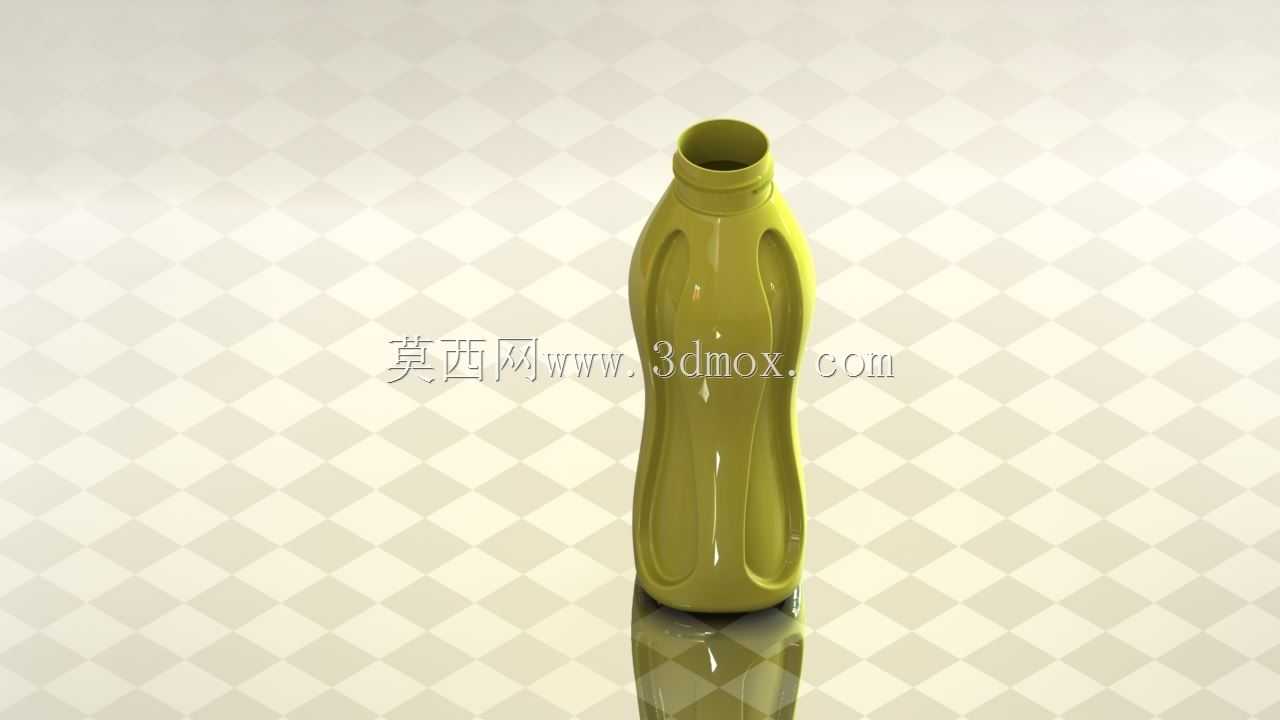

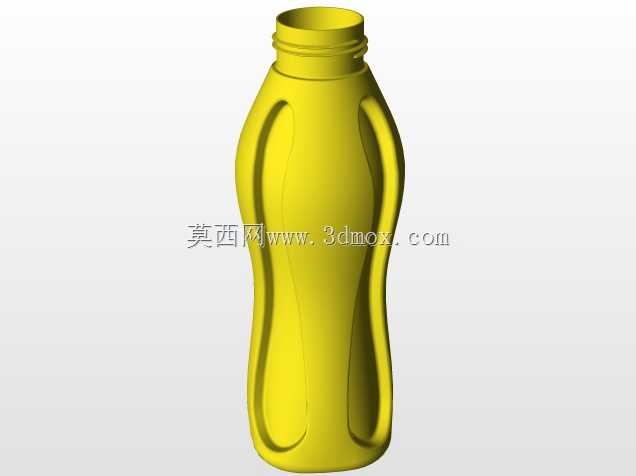

　　日常快消品灌装生产环节中，这类曲面造型的包装瓶是饮品灌装线适配的核心容器载体，主要适配常温果汁、功能饮品、调味乳等非碳酸类液态食品的盛装需求，可直接对接高速旋转式灌装机的卡瓶工位、旋盖头定位结构，适配现有主流灌装产线的输送导轨间距，无需对现有产线的分瓶螺杆、进瓶星轮做大幅改造即可完成投产适配。从结构设计逻辑来看，瓶身整体采用对称式内凹曲面布局，四个沿周向均匀分布的内凹握持槽，完全贴合成年用户手掌自然弯曲时的指腹贴合弧度，单手握持时手指可自然嵌入凹槽区域，即便瓶身外壁存在冷凝水也能提供足够的静摩擦力，避免取用、倾倒过程中出现打滑脱手的问题。瓶身主体的曲面过渡全部采用G2连续曲率处理，没有尖锐的棱角转折，

　　一方面在注塑吹塑成型阶段可以让型坯在模具型腔内的延展更均匀，避免局部壁厚过薄导致的瓶身承压不足问题，另一方面在产品运输堆叠过程中，曲面结构可以更好地分散纵向堆码压力，降低仓储堆码时的瓶身变形概率。瓶口采用标准的外螺纹结构设计，螺纹牙型采用圆角过渡的梯形牙，适配市面通用的38mm口径塑料防盗盖，旋合过程中螺纹配合的同轴度公差控制在0.2mm以内，可保证旋盖后密封胶圈的压缩量均匀，避免运输过程中出现漏液问题，同时瓶口端面的平面度公差控制在0.1mm以内，保证灌装后铝箔封口的贴合密封性，不会出现封口褶皱导致的漏气、内容物变质问题。瓶底采用内凹式球面结构，周边设置五个均匀分布的支撑凸点，凸点高度统一为1.2mm，

　　既可以保证瓶身放置在平面上的稳定性，避免放置时出现晃动倾斜，又能在吹塑成型阶段让瓶底的冷料区充分延展，提升瓶底的抗冲击性能，即便从1.2米高度自由跌落至硬质水泥地面，也不会出现瓶底开裂漏液的问题。从安装适配边界来看，瓶身最大外径为68mm，整体高度为235mm，可适配常规的6连包热收缩包装膜通道、纸箱装箱机的抓瓶头尺寸，单瓶满装重量控制在520g左右，适配现有仓储物流环节的标准周转箱分格尺寸，堆码时上下瓶的同轴度偏差可通过瓶底内凹结构与瓶盖顶部的凸台配合实现定位，六层堆码时的整体偏斜量不超过5mm，可满足常规快消品仓储的堆码高度要求。在结构细节处理上，瓶身的曲面凹槽深度控制在6mm，既保证握持时的贴合度，

　　又不会因为凹槽过深导致吹塑成型时局部壁厚不足，瓶身整体的平均壁厚控制在0.8mm，瓶口部位的壁厚加厚至1.8mm，保证螺纹连接的结构强度，瓶身与瓶口、瓶底的过渡区域都采用渐变壁厚处理，避免应力集中导致的受力开裂问题。这类曲面瓶的造型设计还兼顾了标签贴附的需求，瓶身中部预留了高度为120mm的环形贴标区域，该区域的曲面曲率统一，没有凹凸结构，可适配不干胶标签的全周贴附，贴标后标签不会因为曲面曲率变化出现翘边、褶皱问题，贴标位置的定位基准线设置在瓶身下部的支撑凸点对应位置，可保证贴标机的定位精度，标签位置偏差控制在1mm以内。
