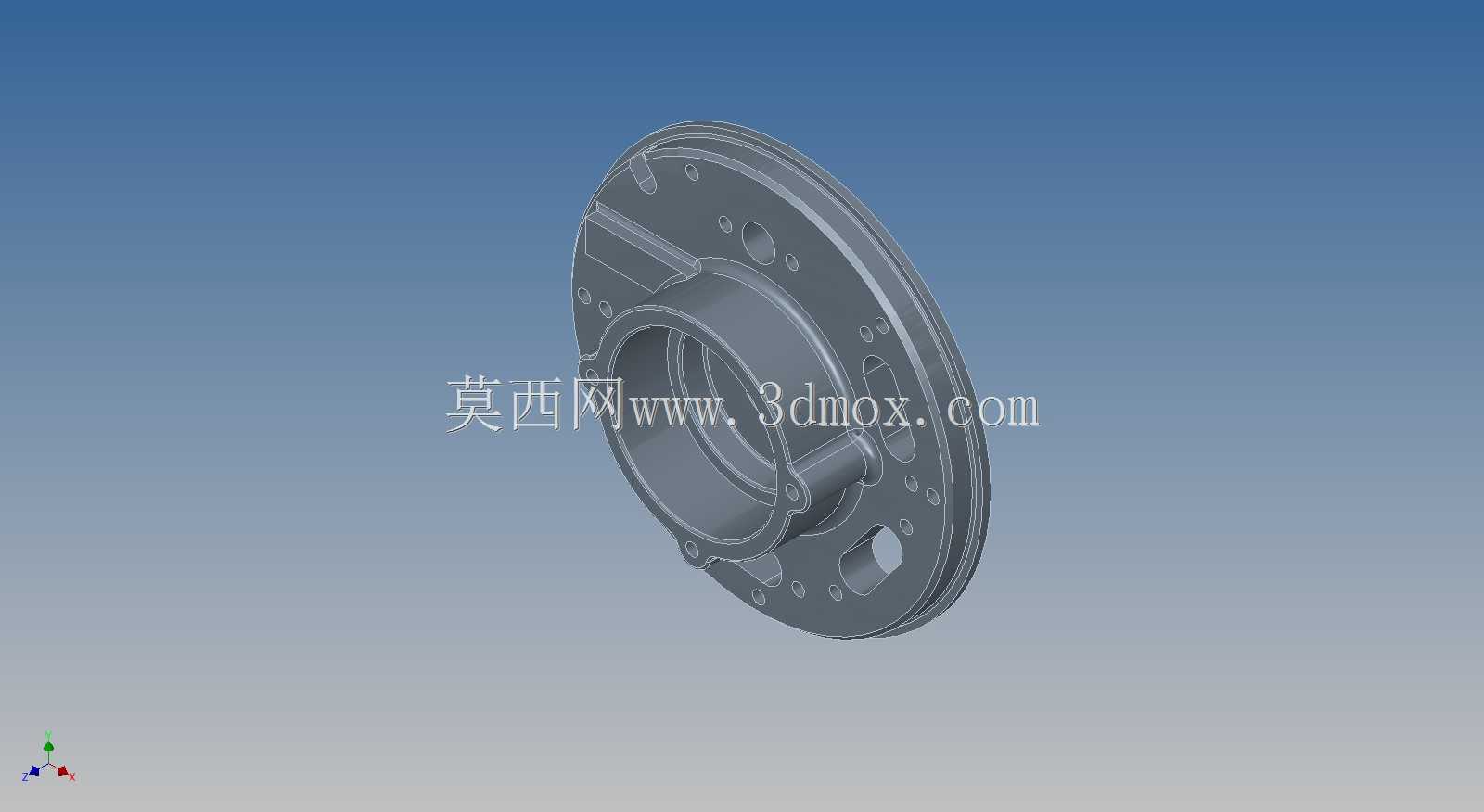

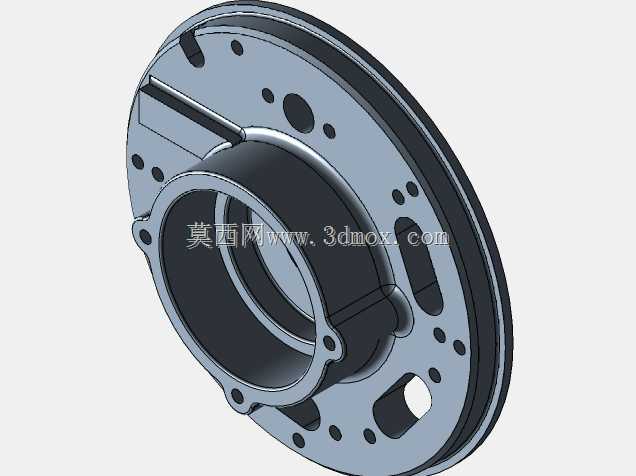

带凸台多孔法兰式机加连接盘结构

　　这类带中心凸台的多孔盘类零件，常作为传动系统与机架之间的衔接载体，在重载传动设备、中小型动力输出单元、泵阀连接端都有广泛应用，核心作用是实现轴端部件与外部固定结构的同轴定位，同时传递轴向与径向的复合载荷，避免传动部件运行中出现偏摆窜动。从结构设计逻辑来看，中心的凸起筒段是核心定位基准，内孔预留了与轴类部件配合的公差带，设计时优先保证内孔与端面的垂直度，避免装配后轴系出现角向偏差；筒段与盘体的过渡位置做了圆弧倒角处理，既可以消除机加工过程中的应力集中，也能避免装配时与配合件的端面发生干涉，减少装配应力带来的零件变形。盘体上分布的多组安装孔采用了不等径错位排布，并非统一规格的通孔：其中大直径通孔用于穿装高强度连接螺栓，

　　承担主要的轴向锁紧力，孔位周边做了局部沉台设计，既可以容纳螺栓头避免突出干涉，也能增大螺栓与盘体的接触面积，降低锁紧时的局部压应力，防止长期受载后盘体表面出现压溃变形；小直径的孔组分为两类，一类是定位销孔，用于装配时与配合件实现精准对位，保证同轴度误差控制在装配允许范围内，另一类是工艺减重孔，在不影响盘体整体结构强度的前提下，去除盘体非受力区域的多余材料，降低零件整体重量，同时减少机加工过程中的材料去除量，提升加工效率。盘体边缘做了均匀的倒角处理，既去除了机加工产生的飞边毛刺，也能在装配时起到导向作用，方便零件快速对位装入安装位。从安装边界来看，这类零件的轴向安装尺寸由中心凸台的高度决定，设计时凸台高度需要匹配配合件的嵌入深度，

　　既不能过短导致定位不足，也不能过长造成配合间隙过大；径向安装范围由盘体外径决定，所有安装孔的分布圆直径需要与对接法兰的孔位完全匹配，设计时需要严格控制孔位的位置度公差，避免现场装配时出现螺栓无法穿装的问题。在实际工况中，这类零件需要承受传动过程中带来的交变载荷，因此结构设计时对盘体的厚度做了针对性优化：在螺栓连接的受力区域适当增加壁厚，提升局部刚度，在非受力的减重区域适当减薄，兼顾强度与轻量化需求。盘体侧面预留的异形缺口，是为了避让周边的管线或者传感器安装位，避免设备运行过程中盘体随轴转动时与周边部件发生剐蹭，这类缺口的位置需要在建模时提前做运动干涉校核，模拟整周转动时的空间边界，确保缺口与周边部件的安全间隙满足运行要求。

　　从加工工艺适配性来看，整个零件的结构完全适配数控车床与加工中心的加工流程：首先通过车床完成内孔、外圆、端面、凸台的回转面加工，保证各回转面的同轴度，之后通过四轴加工中心一次装夹完成所有孔位、缺口、沉台的加工，减少二次装夹带来的位置误差，建模时所有的孔位、倒角、过渡圆弧都做了标准化处理，方便加工时直接调用刀具参数，减少工艺准备时间。这类盘类零件的设计核心是平衡定位精度、连接强度、安装便利性三者的关系，既不能为了追求强度过度增加零件重量造成材料浪费，也不能为了轻量化过度削减壁厚导致零件受载后变形，建模过程中需要反复校核不同载荷下的应力分布，确保应力集中区域的强度满足工况要求，同时所有的配合面都预留了合理的公差范围，兼顾加工经济性与装配精度。
