带法兰安装端内花键传动连接插座

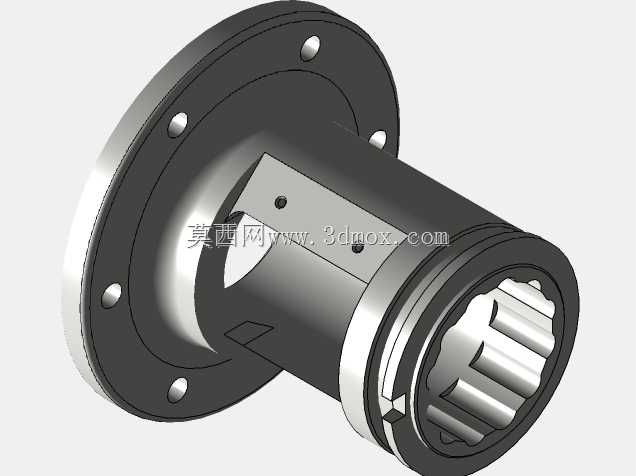

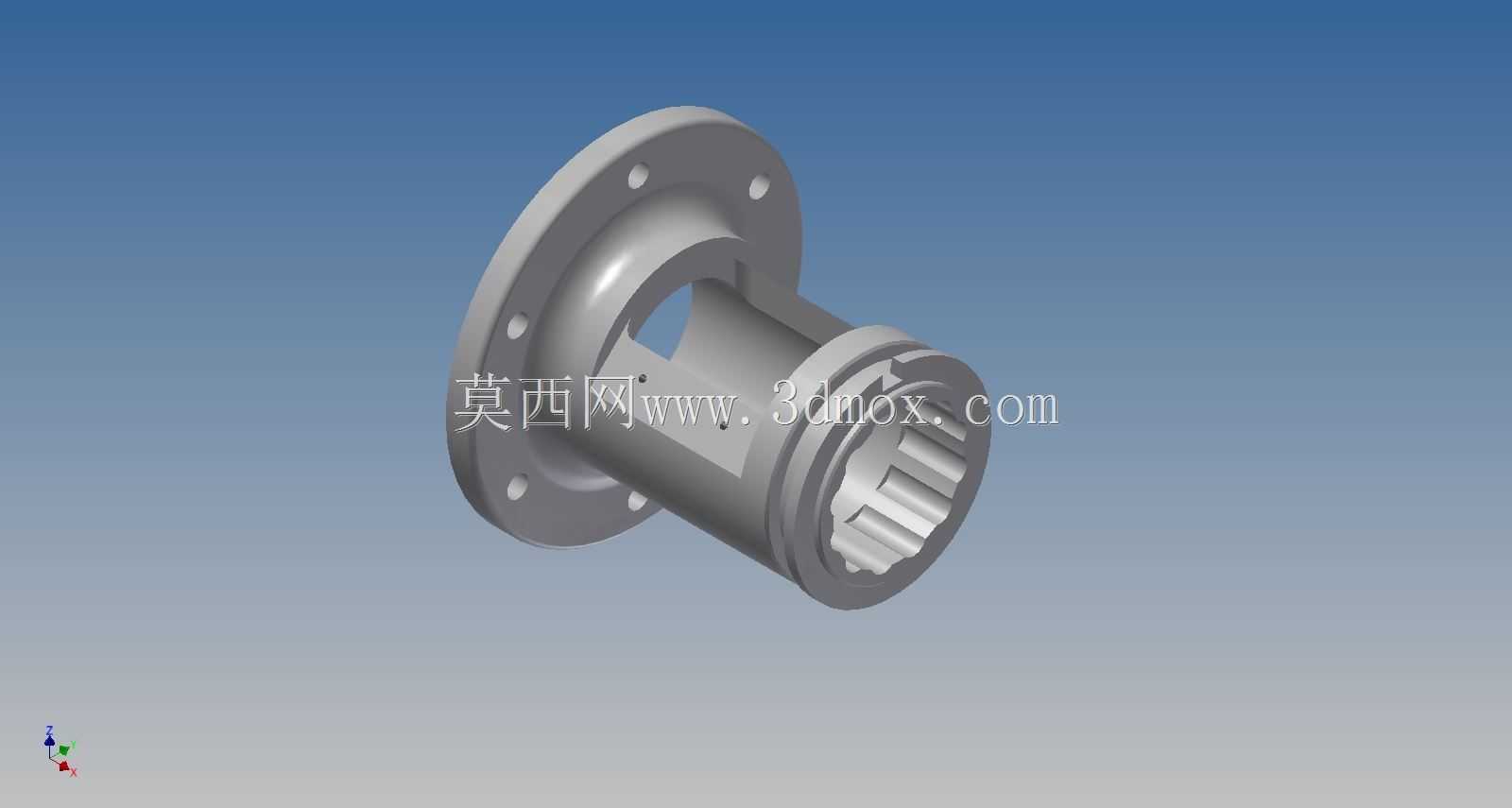

　　这类带法兰端的内花键连接插座，在重载传动链路里承担着动力转接、轴系定位的核心作用，常见于工程机械行走机构、工业减速机输出端、农用装备传动箱的动力接驳位置，区别于普通平键连接的轴套，它依靠内花键的多齿啮合结构传递扭矩，能在承受交变冲击载荷的工况下保持更均匀的受力分布，避免单键连接容易出现的键槽压溃、轴头扭损问题。从结构设计逻辑来看，一端的圆形法兰盘是整个零件的安装基准面，法兰上沿圆周均布的通孔用于穿装固定螺栓，安装时法兰端面需要与对接的箱体安装面完全贴合，靠加工时保证的端面垂直度来控制整个插座的安装同轴度，避免后续花键啮合出现偏载打齿的问题；法兰盘向另一端延伸的筒状主体，一方面为内花键段提供足够的啮合长度，

　　保证花键齿面的接触面积满足额定扭矩传递要求，另一方面筒壁的厚度经过强度校核，既能承受传动过程中的径向分力，也能预留足够的加工余量来保证内孔的圆柱度，避免热处理后出现变形导致花键装配卡滞。筒身靠近法兰的位置开设的侧向通孔，并非减重设计，而是用于装配时的定位销穿装，或是作为润滑脂的加注通道，在长期运转过程中可以通过这个孔向花键啮合面补充润滑脂，减少齿面的干摩擦磨损，延长零件的使用寿命。零件末端的花键段采用渐开线齿形设计，齿向的公差控制严格，装配时与外接花键轴的配合间隙经过精准计算，既不会因为间隙过大导致传动过程中出现冲击异响，也不会因为间隙过小导致热胀后出现抱死问题。从安装边界来看，法兰盘的外径决定了安装时需要预留的螺栓操作空间，

　　设计选型时需要核对对接箱体上的螺栓孔分布圆直径是否与法兰孔位匹配，筒身的外径需要小于安装位的内腔避让尺寸，避免装配时筒身与腔体内壁发生干涉，内花键的模数、齿数、压力角参数必须与对接轴的花键参数完全一致，才能保证啮合顺畅。这类零件在建模过程中，需要优先确定法兰端面与内花键轴线的垂直度基准，所有形位公差都围绕这个基准展开，花键齿的建模需要严格遵循渐开线齿廓的生成逻辑，不能用简化的直齿结构代替，否则后续生成的工程图无法指导实际加工，法兰上的安装孔位置需要标注准确的位置度公差，保证现场安装时无需额外修配就能完成装配。实际应用中，这类连接插座往往处于传动链的刚性连接节点，除了传递扭矩之外，还承担着轴向定位的作用，

　　法兰盘与箱体之间通常会加装调整垫片，用来调整整个花键副的啮合长度，避免轴系窜动时花键出现脱齿风险；筒身的外圆在部分工况下还会作为密封件的安装基准面，因此外圆的表面粗糙度需要控制在合理范围，保证密封圈安装后不会出现渗漏问题。不同于普通的光轴连接套，这种集成法兰安装与内花键传动的结构，省去了额外的轴向定位零件，让整个传动节点的结构更加紧凑，在空间受限的传动箱内部能有效减少安装占用空间，同时法兰连接的形式也让后期维护拆卸更加便捷，不需要对整个轴系进行大范围拆解就能完成零件更换。在强度校核环节，需要重点验算法兰根部的抗弯强度，以及花键齿面的接触强度、齿根的抗弯强度，尤其是在频繁正反转的工况下，法兰与筒身衔接的圆角位置是应力集中的高发区域，建模时需要保留足够的过渡圆角，不能做成直角结构，避免长期受交变载荷作用出现疲劳裂纹。
