三角多孔连接支架结构设计

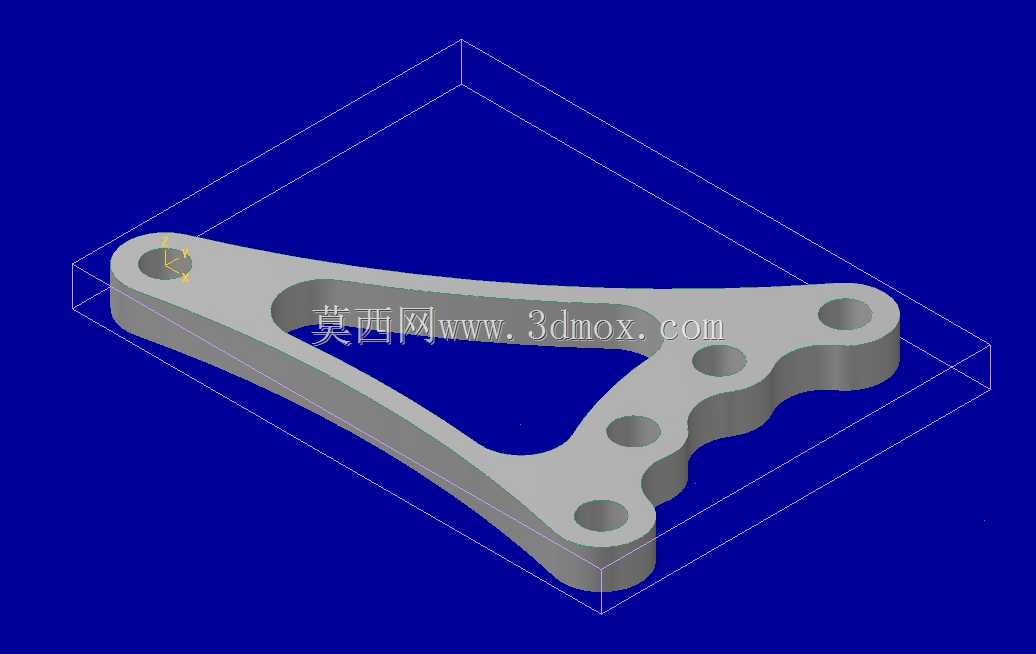

　　这类三角多孔连接支架，在轻型机械传动、非标自动化设备的连杆机构、小型代步车辆的悬架连接部位都有广泛应用，核心作用是在两个或多个运动部件之间传递载荷，同时通过自身的结构构型抵消部分交变应力，避免连接部位出现应力集中导致的疲劳断裂。从结构构型来看，整体采用三角镂空的框架式设计，并非实心结构，这种设计思路首先是在保证整体结构刚度的前提下，尽可能降低构件自身重量，减少运动过程中的惯性负载，对于需要高频往复运动的连杆机构来说，减重带来的动态响应提升效果非常明显。构件的一端设置单孔安装位，孔位周边做了加厚凸台处理，这个位置通常作为固定铰接点，用来和设备的固定基座或者主承载臂连接，凸台的厚度比支架主体的壁厚高出30%左右，

　　能够有效分散铰接销轴传递的径向载荷，避免孔位在长期交变载荷下出现椭圆化变形。另一端采用并排多孔的布局，四个安装孔沿构件端部的弧形轮廓均匀排布，这种设计一方面可以根据实际装配需求选择不同的孔位来调整连接距离，实现安装位置的微调，不需要额外加工调整垫片，另一方面弧形排布的孔位能够让载荷更均匀地分散到支架主体的筋板上，避免单孔受力过大导致端部开裂。支架的外轮廓边缘全部做了圆角过渡处理，没有尖锐的直角棱边，这不仅是为了避免装配过程中划伤操作人员，更重要的是从力学角度消除了直角位置的应力集中点，在承受冲击载荷的时候，圆角过渡区域的应力分布会比直角结构平缓40%以上，大幅提升构件的抗冲击寿命。中间的镂空区域并非随意开设，

　　镂空的轮廓和支架的外轮廓保持近似等距的筋板宽度，整个筋板的宽度差控制在2mm以内，这种等强度的设计思路，让支架在承受拉力、压力以及侧向弯矩的时候，各个截面的应力水平基本保持一致，不会出现局部截面过弱导致的断裂风险，也不会因为局部材料冗余造成不必要的重量增加。从安装边界来看，单孔端的铰接孔孔径和多孔端的孔径保持一致，能够适配同规格的铰接销轴或者连接螺栓，降低备件的种类，方便后期维护更换。安装的时候需要注意，单孔端作为固定铰接点时，要保证销轴的轴线和支架的受力平面垂直，避免出现附加的扭转力矩，多孔端和运动部件连接时，至少要选择两个以上的孔位进行紧固，防止连接部位出现相对转动。在实际工况中，这类支架通常会承受周期性的拉压载荷，

　　部分应用场景下还会承受一定的侧向弯矩，所以在建模阶段就需要对各个安装孔的位置度、筋板的壁厚公差做严格约束，孔位的位置度公差控制在0.1mm以内，壁厚公差控制在±0.2mm，保证加工完成后装配时不会出现孔位错位的问题。另外，支架的两个安装平面都做了铣平处理，平面度公差控制在0.05mm以内，保证连接时和配合部件的端面完全贴合，避免出现点接触或者线接触导致的局部压溃。对于需要做轻量化设计的场景，还可以在筋板的非主承载区域开设更小的减重孔，但要注意减重孔的边缘同样需要做圆角过渡，不能破坏主承载筋板的受力路径。这类支架的材料通常选用铝合金或者高强度结构钢，铝合金材质适合对重量要求较高的轻型设备，结构钢材质适合承载要求更高的重载场景，表面处理可以根据使用环境选择阳极氧化或者喷塑处理，提升耐腐蚀性能，延长在潮湿或者多粉尘工况下的使用寿命。
