电机端带安装脚塑料散热掩护罩结构

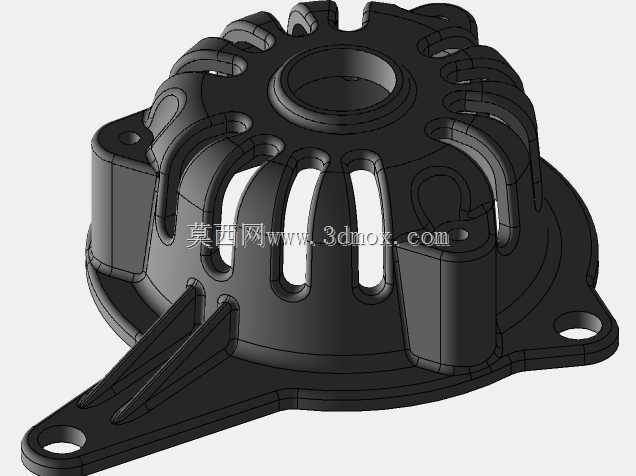

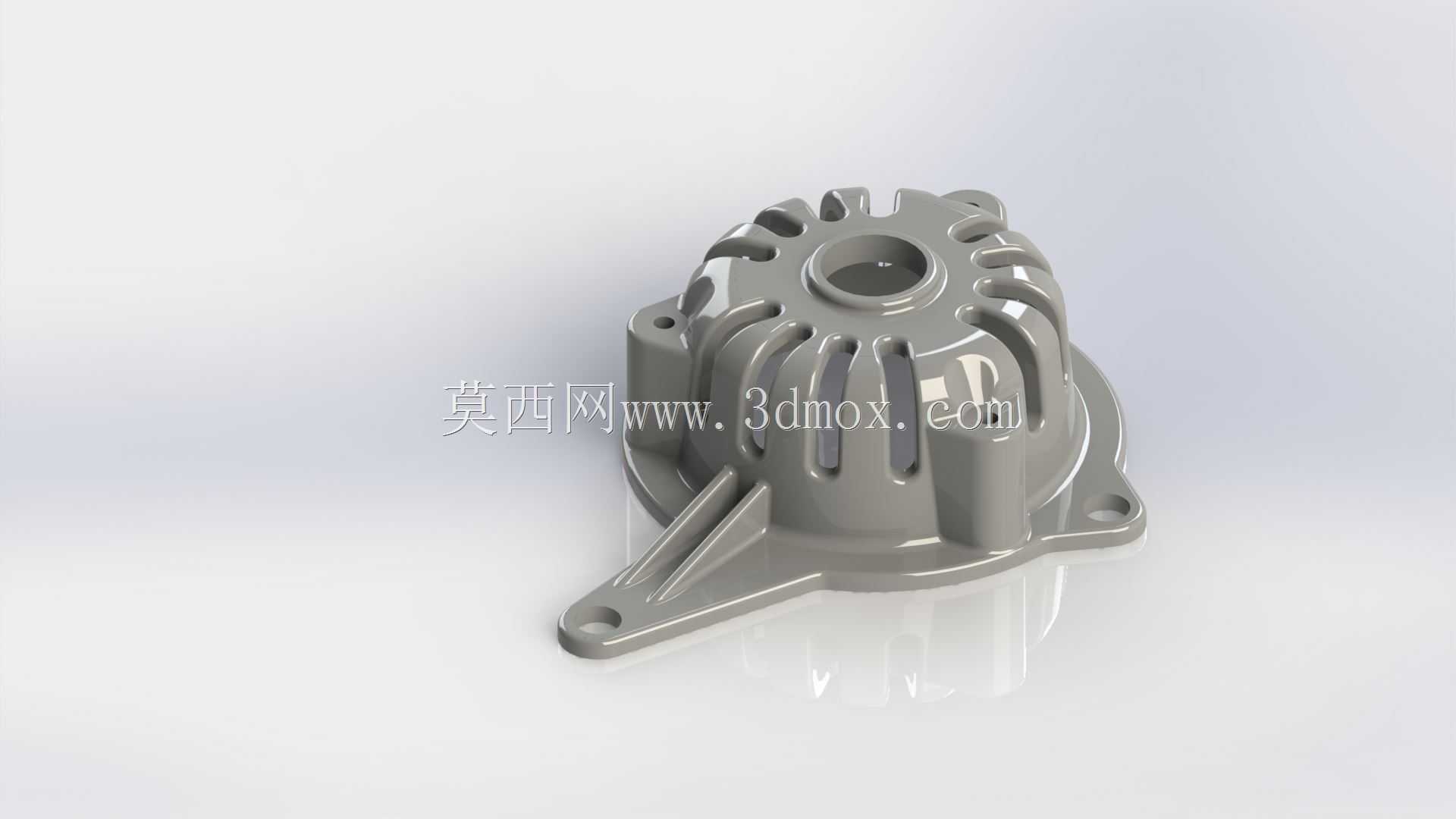

　　在小型驱动电机、微型减速动力单元的配套结构中，这类带侧置安装脚的塑料掩护罩是应用频次极高的外围防护部件，日常接触的小型家电动力组、自动化设备末端驱动模块、园林工具动力端都能见到同结构设计的身影，它的核心作用是包裹电机尾部的换向器、散热风轮或是端部接线结构，避免运行过程中外界杂物、粉尘、飞溅液体侵入动力单元内部，同时兼顾壳体散热与安装固定的双重需求。从结构设计逻辑来看，整个罩体采用一体注塑成型的工艺路线，主体为带拔模斜度的盆型回转结构，侧壁均匀分布多道轴向贯通的散热槽，槽型采用外窄内宽的渐变截面，既保证外部异物不会直接触碰内部旋转部件，又能让内部风轮带动的气流顺利导出，带走电机运行产生的铜损与铁损热量，

　　避免塑料壳体长期处于高温环境下出现老化变形。顶部中心的沉台圆孔是为电机尾部输出轴或是轴承端盖预留的避让位，孔周做了加厚环筋处理，既提升了顶部的结构刚度，避免注塑成型时顶面出现缩痕，也能在装配时与电机端盖的定位凸台形成配合，保证罩体与电机主体的同轴度，减少运行过程中的共振异响。侧置延伸的安装脚是整个结构的受力核心，支脚从罩体侧壁斜向延伸而出，与主体衔接处做了大圆角过渡加三角加强筋的结构，筋板厚度与主体壁厚保持一致，避免注塑时出现壁厚不均导致的缩水、气泡缺陷，支脚末端的安装孔采用沉头设计，装配时螺丝头可以完全沉入孔内，不会突出支脚表面影响安装平面的贴合度，三个安装点位（侧壁两处、支脚一处）呈三角形分布，相比传统的圆周均布安装耳，

　　这种侧置单支脚加侧壁双点位的设计更适合安装空间局促、安装面为单侧立面的场景，比如小型输送线的侧边驱动电机、家电内部的侧边固定动力组，不需要在电机圆周方向预留整圈的安装空间，仅需单侧固定平面即可完成装配。从安装边界来看，罩体的最大外圆轮廓需要匹配对应电机的定子外径，侧壁散热槽的轴向长度需要覆盖内部风轮的轴向尺寸，保证气流可以完全通过散热槽完成循环，侧置安装脚的延伸长度需要根据实际安装面与电机轴线的间距做适配，安装孔的中心距公差控制在±0.1mm范围内，保证装配时螺丝可以顺利穿入安装孔，不会出现强制装配导致的壳体应力开裂。选材上这类掩护罩普遍采用添加了玻纤增强的耐热PP或是PA材质，相比普通ABS材质，玻纤增强材质的热变形温度更高，

　　可以长期承受电机尾部80-100℃的工作温度，同时材料的抗冲击性能更好，在设备运输、日常磕碰过程中不容易出现碎裂，材质本身的绝缘性能也可以为端部接线结构提供额外的绝缘防护，避免接线端意外触碰金属壳体引发短路风险。细节设计上，罩体的开口边缘做了一圈加厚的止口边，装配时止口边可以卡入电机端盖的对应卡槽内，形成迷宫式的密封结构，阻挡大颗粒粉尘从罩体与端盖的衔接缝隙进入内部，同时止口边的加厚设计也提升了罩体开口处的结构强度，避免装配时用力按压导致开口变形。散热槽的边缘全部做了R0.5以上的圆角处理，一方面是避免注塑时出现应力集中导致的槽口开裂，另一方面也能减少气流通过槽口时产生的风切噪音，提升设备运行的静音表现。在实际选型匹配过程中，除了基础的安装尺寸匹配，还需要核算散热槽的总通风面积，通风面积需要匹配电机的额定功率对应的散热风量需求，功率偏大的电机可以适当增加散热槽的数量或是槽宽，保证散热效率满足电机长期满负载运行的温度要求，避免因为散热不足导致电机绕组温度过高，缩短绝缘层的使用寿命。
