方形腔体式机械安装掩蔽基座结构

　　在机械加工实操培训、小型精密设备安装定位场景中，这类带加强筋结构的方形掩蔽基座是十分常见的结构件，它既可以作为独立的功能承载件，也能作为培训环节中让学员理解腔体类零件加工逻辑、装配公差配合的实操教具。从实际使用场景来看，这类基座常被用在小型电控模块、精密传感单元的外围安装位，通过自身的腔体结构对内部安装的元器件形成物理掩蔽，既可以阻挡加工过程中产生的切屑、车间环境中的粉尘直接接触内部元件，也能在一定程度上隔绝外部轻微磕碰对内部组件的损伤，同时规整的安装法兰边可以让整个组件快速固定在设备台面、工装架的对应位置，不需要额外设计转接连接件。

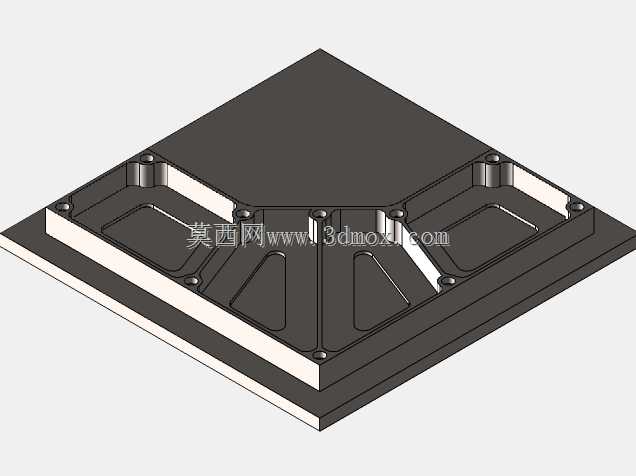

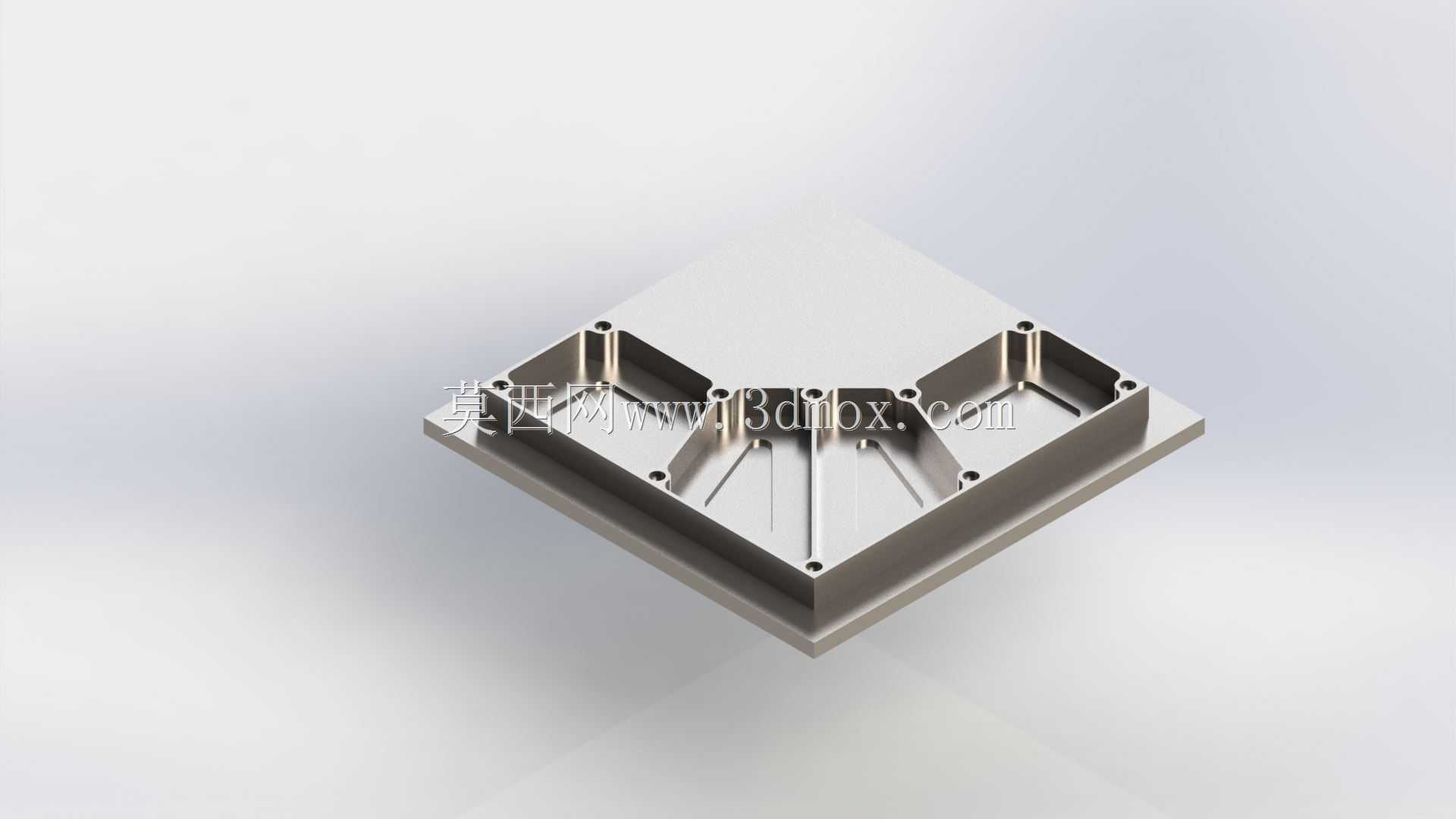

　　从结构设计思路来看，整个零件采用一体化铣削成型的方案设计，底部为平整的安装法兰面，法兰边上均匀分布沉头安装孔，孔位的排布遵循对称原则，既保证安装时的受力均匀，也能降低加工时的找正难度。腔体内部设计有纵横分布的加强筋，筋条的厚度与腔体侧壁厚度保持一致，在不额外增加零件整体重量的前提下，大幅提升整个基座的结构刚性，避免在紧固安装、长期受载时出现腔体侧壁变形的问题。腔体的边角位置均设计有工艺圆角，既可以减少铣削加工时的应力集中，也能避免装配时锐边划伤操作人员或配套线缆。

　　在安装边界的尺寸设计上，法兰边的外轮廓尺寸比腔体部分单边外延一定宽度，这个宽度刚好可以容纳沉头孔的加工空间，同时保证安装时紧固螺栓的操作空间不会被腔体结构干涉。沉头孔的深度设计刚好可以让内六角螺栓的头部完全没入法兰面以下，不会在安装后出现螺栓头突出法兰面的情况，保证整个基座安装后与安装面完全贴合，不会出现局部间隙。腔体内部的安装凸台高度经过精确计算，既可以保证内部元件安装后与腔体底部留有足够的走线空间，也不会让元件顶部超出腔体的上沿，保证后续加装上盖后可以完全闭合，实现完整的掩蔽效果。

　　在实际加工教学场景中，这个零件可以覆盖从毛坯下料、铣削基准面、型腔粗加工、筋条精加工、孔位钻铰、倒角去毛刺的完整铣削加工流程，学员可以通过加工这个零件，掌握薄壁腔体类零件加工时的参数设置、装夹避让方法，理解加强筋结构对零件刚性的提升作用，同时也能练习沉头孔、安装凸台这类常见结构的公差控制方法，理解安装面平面度、孔位同轴度对后续装配的实际影响。在实际设备应用场景中，这类基座的表面通常会做阳极氧化或者镀镍处理，提升表面的耐磨性能与抗腐蚀能力，适配车间多油污、多粉尘的使用环境，长期使用也不会出现表面锈蚀、安装孔锈死的问题。腔体内部的边角位置预留有细小的排屑导流槽，即便有少量粉尘或者切削液进入腔体内部，也可以通过导流槽从预留的微小排出孔流出，不会在腔体内部堆积，避免长期堆积造成内部元件的腐蚀或者卡滞。
