旋转机械用迷宫式密封端盖结构设计

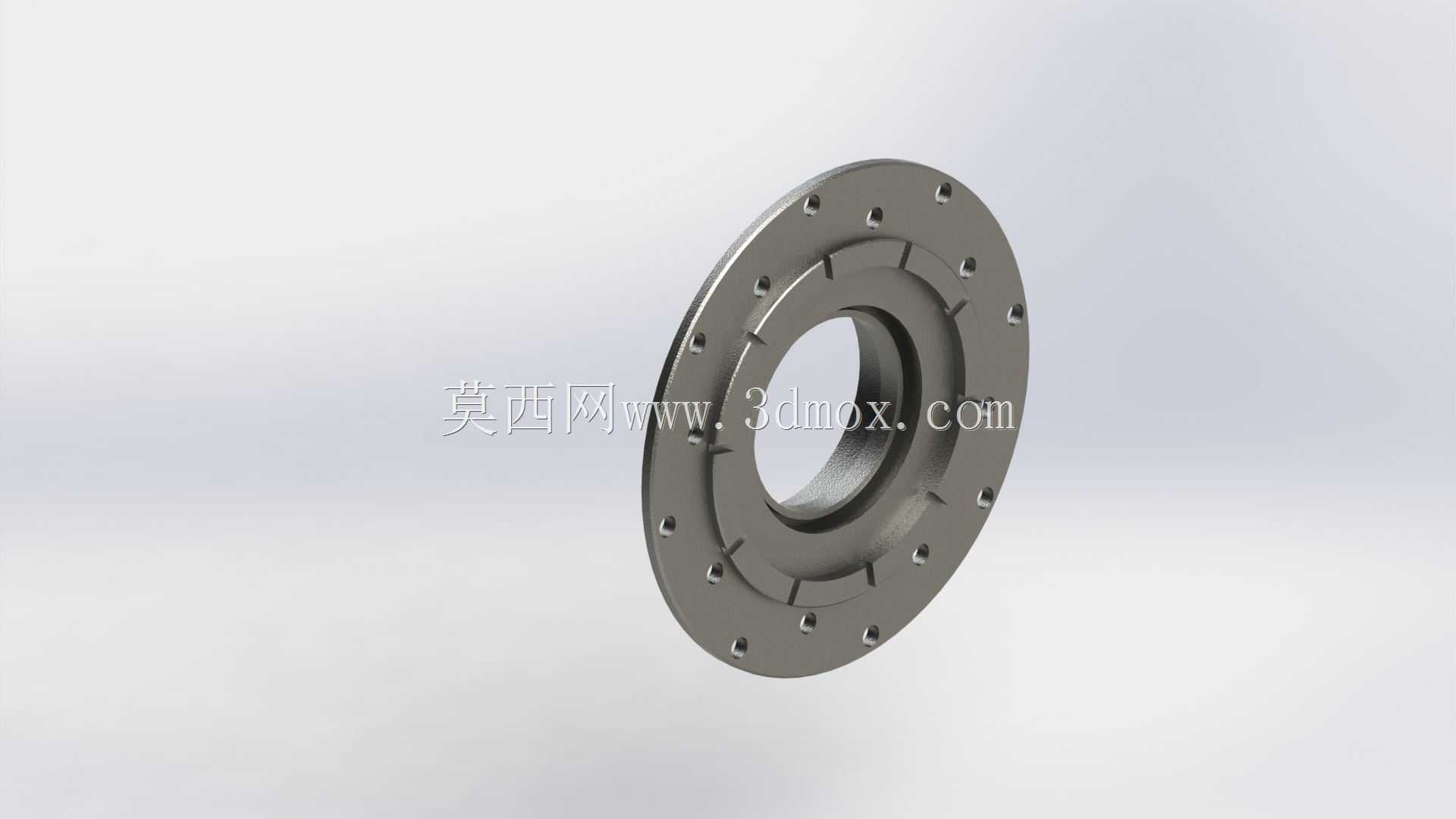

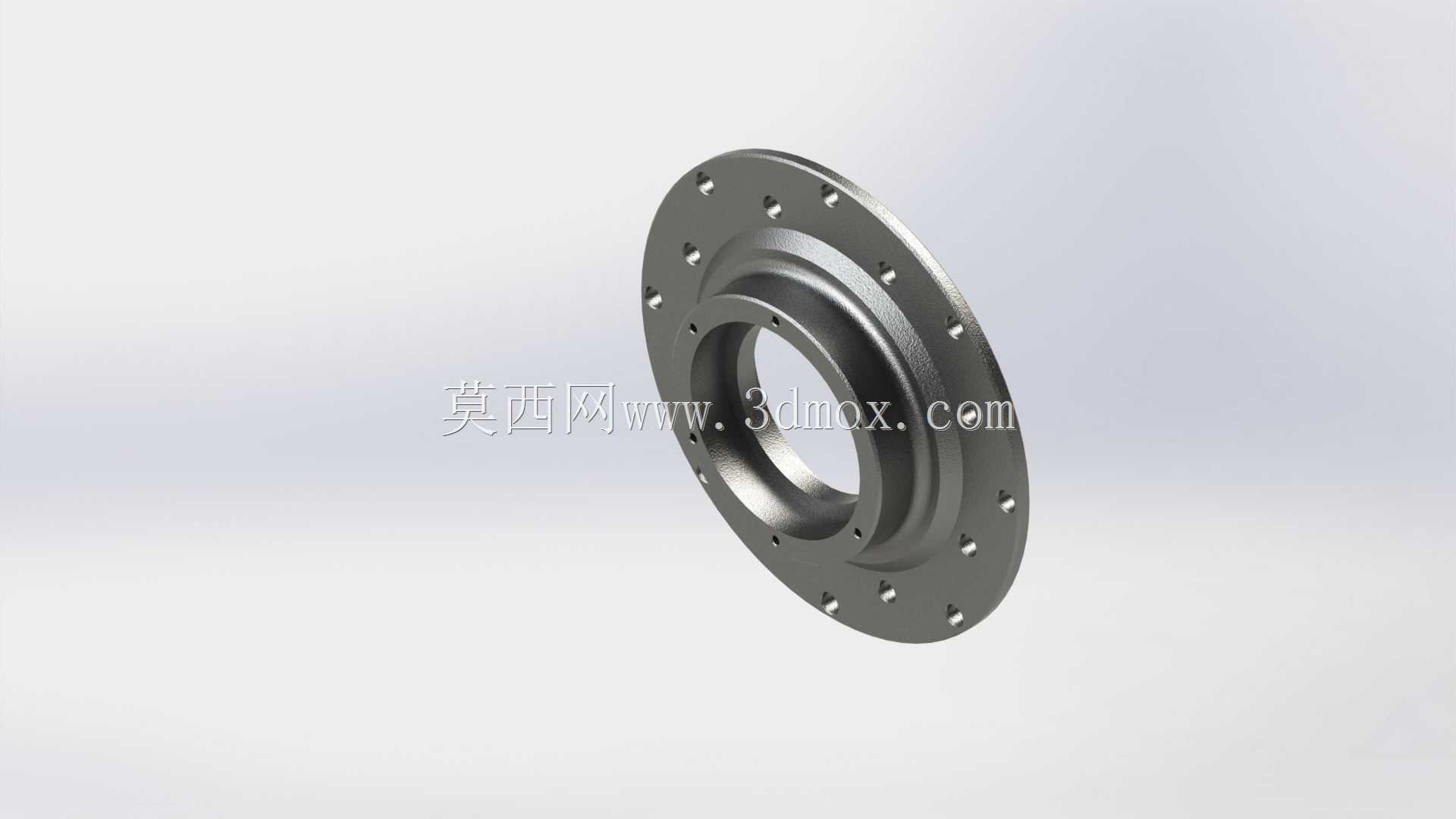

　　在各类旋转动力设备、传动箱体以及流体输送泵类设备的轴端密封场景中，迷宫盖是承担非接触式密封功能的核心零部件，区别于接触式密封圈、填料密封的摩擦损耗特性，这类迷宫结构的端盖能够在高速轴系长期运转过程中，依靠节流间隙的逐级扩容降压效应，阻隔设备内部润滑油外泄，同时阻挡外界粉尘、水汽等杂质侵入设备腔体，尤其适配转速较高、维护周期要求长的工业设备工况，避免接触式密封件长期摩擦老化带来的密封失效、频繁更换配件的问题。从实际安装适配的角度看，该零件整体采用盘式法兰结构，中心设置与轴系配合的通孔，通孔周边加工有多道环形迷宫槽，相邻槽道之间保留均匀的节流间隙，当设备运转时，泄漏的介质会在迷宫槽内形成涡流，逐级消耗压力能，最终实现密封效果，

　　相比单道间隙密封，多道迷宫槽的结构能够在相同轴向尺寸下获得更优的密封阻尼，同时不会对轴系产生额外的径向抱紧力，不会增加轴系的运转摩擦阻力。零件的外沿法兰面均匀分布有多个安装通孔，用于穿过连接螺栓将端盖固定在设备箱体的对应安装止口上，安装时需要保证端盖中心与轴系的同轴度，避免迷宫间隙出现偏磨，因此在设计阶段，端盖与箱体配合的定位止口尺寸公差、安装孔的位置度公差都需要结合箱体的安装基准做匹配设计，法兰面的平面度也需要满足密封面的贴合要求，避免结合面出现缝隙导致的额外泄漏。从设计思路层面，这类迷宫盖的结构参数需要结合设备的实际工况做针对性调整：如果设备内部润滑介质的压力偏高，就需要适当增加迷宫槽的数量，拉大槽道的深度与宽度，

　　提升节流降压的级数；如果应用场景是多粉尘的户外工矿环境，还可以在迷宫槽的最外侧增加一道防尘挡边，或者预留注脂通道，定期注入润滑脂强化外侧的防尘密封效果。零件的壁厚设计需要兼顾结构强度与轻量化需求，法兰外沿的厚度要满足螺栓预紧力下的刚度要求，避免螺栓拧紧后法兰出现翘曲变形，导致结合面密封失效，而迷宫槽所在的内环部分，壁厚可以在保证加工刚性的前提下适当减薄，控制零件整体重量，降低设备的额外负载。在实际选型应用中，这类迷宫盖常配套用于减速机、高速电机、离心泵、压缩机等设备的轴端位置，不同设备的轴径、箱体安装止口尺寸、密封压力等级不同，对应的迷宫盖尺寸参数也存在差异：小功率微型电机配套的迷宫盖整体直径可能仅几十毫米，而大型工业压缩机、

　　重型减速机配套的迷宫盖直径可达数百毫米，安装孔的数量、分布圆直径也会随法兰尺寸成比例调整。需要注意的是，迷宫密封属于非接触密封，无法实现完全的零泄漏，因此在有毒有害、易燃易爆介质的高压密封场景中，通常会将迷宫盖与接触式密封件组合使用，迷宫结构承担前置降压的作用，降低接触式密封件两侧的压力差，延长接触密封的使用寿命。从加工工艺角度看，这类盘类零件通常采用铸造成型毛坯后经车削加工完成，迷宫槽的加工需要保证槽道的同轴度与表面粗糙度，避免槽道内出现加工毛刺影响节流效果，法兰面的安装孔需要采用钻模或者数控加工保证位置精度，确保安装时螺栓能够顺利穿入，不会出现强制装配导致的零件变形。在三维建模过程中，需要重点关注迷宫槽的截面尺寸、各安装孔的位置度、定位止口的配合公差，同时要预留足够的加工余量，避免后续加工过程中出现尺寸超差的问题，建模时还要考虑与周边轴系、箱体零件的装配干涉问题，验证迷宫间隙在轴系存在合理窜动、径向跳动的情况下，不会出现动静部件碰磨的情况，保证设备长期运转的可靠性。
