钳工锻造作业用单角带孔铁砧结构

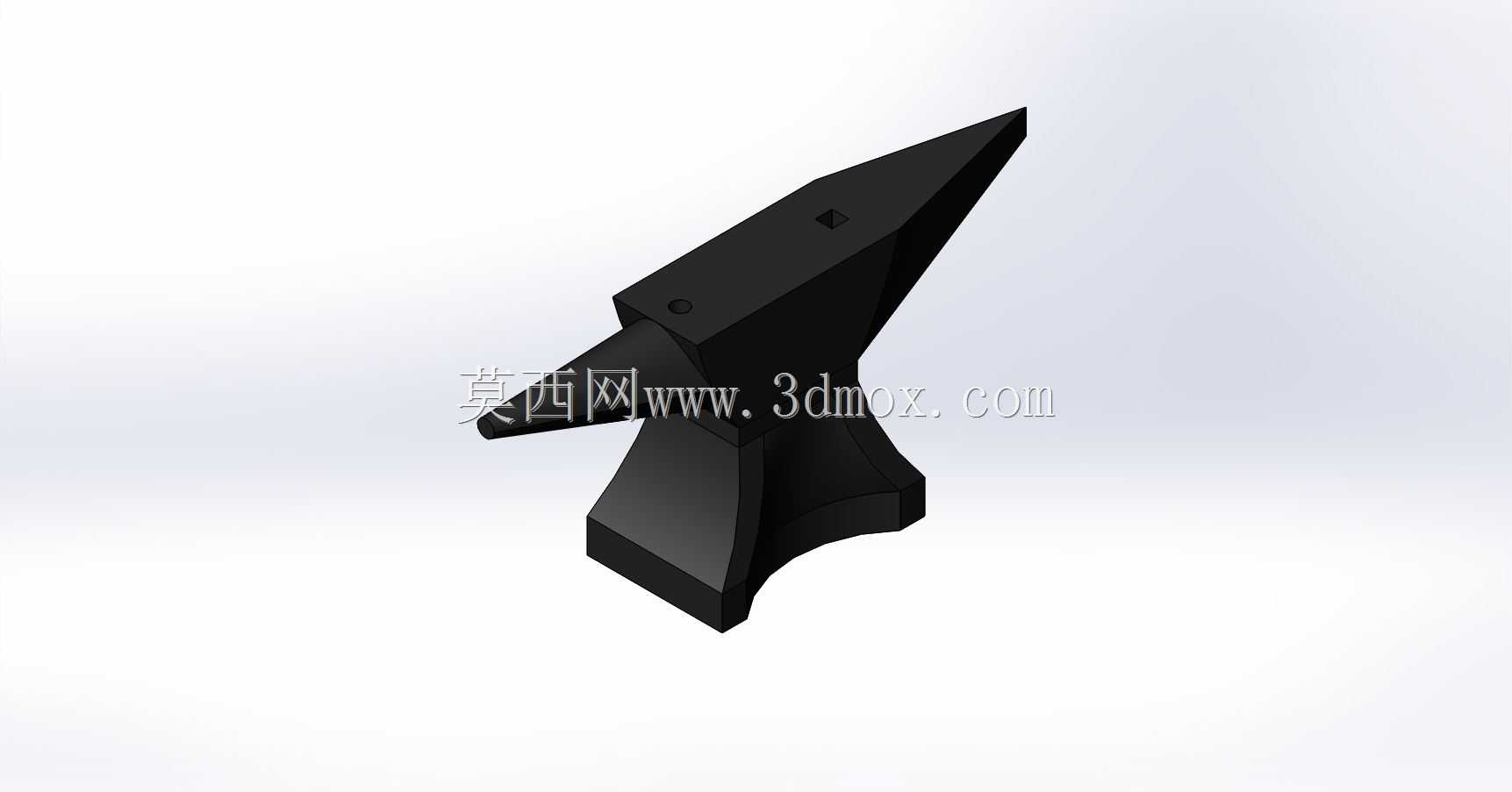

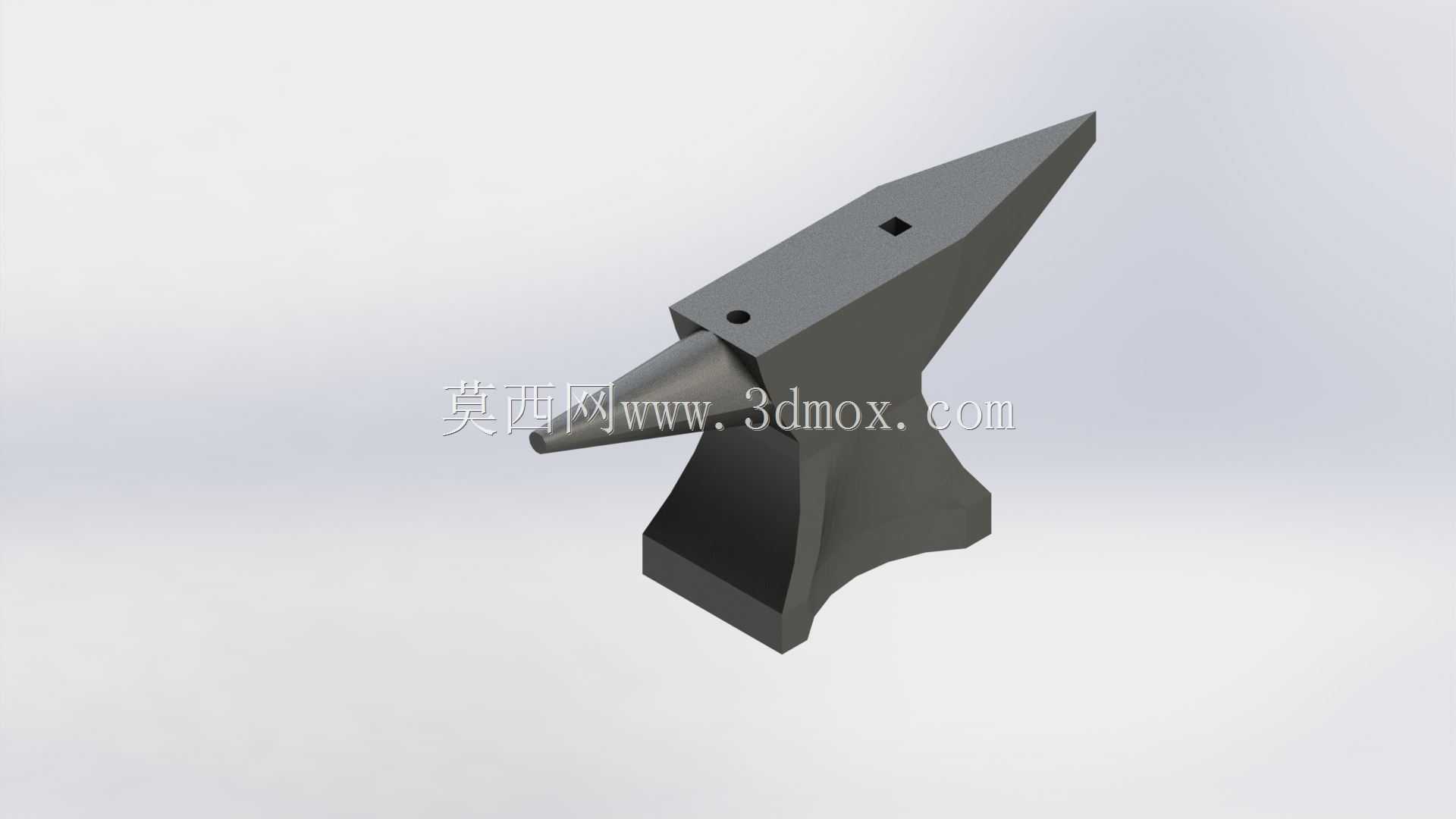

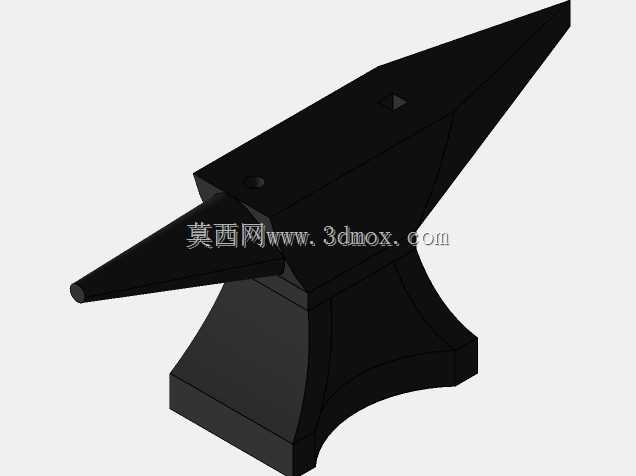

　　在金属热锻、小工件手工修整、金银首饰打制、小型农机具维修、五金件校形等作业场景里，铁砧是不可或缺的基础承载作业台，区别于大型锻压设备配套的重型砧座，这类中小型铁砧适配单人手工操作的作业需求，可直接安置在钳工台、原木作业墩或者预制水泥基座上，不需要复杂的地脚固定就能满足日常轻载锻打、校直、弯折、冲眼的作业要求。从结构设计来看，这款铁砧采用经典的单尖 horn 结构布局，主体承击面为平整的高硬度工作面，表面做了淬火硬化处理，可承受手锤、小型空气锤的反复冲击而不出现明显凹陷变形，承击面靠近尖锥的位置预留了一个方形冲眼孔，可用来放置冲子、錾子完成工件冲孔、下料作业，避免錾削时损伤砧面；尖锥部分为渐变锥形结构，从根部到端部直径逐步收窄，

　　可用来完成环形工件弯制、圆弧面修整、筒形件扩口等需要曲面支撑的作业，尖锥根部靠近主体的位置预留了一个小圆孔，可用来穿装定位销或者临时悬挂小型工具，方便作业时随手取放。铁砧的底座采用宽面支撑结构，底部为平整的安装贴合面，整体重心落在底座支撑面的几何中心位置，即使承受偏载锤击也不会出现侧翻风险，底座与上部砧体采用大圆弧过渡连接，既可以减少锤击时的应力集中，避免长期冲击出现根部开裂，也能提升整体结构的刚性，减少锤击时的无用振动，让作业时的锤击力更多传递到工件上。实际安装时，这类铁砧的安装边界需要结合作业空间预留，通常砧面高度要匹配作业人员的手肘高度，一般在700mm到850mm区间，保证挥锤时手臂处于自然发力状态，减少长期作业的疲劳感；

　　铁砧四周需要预留至少600mm的操作空间，方便工件翻转、长件弯折作业，避免周边障碍物干扰操作。设计这类铁砧三维结构时，首先要确定额定承载的锤击力上限，对应匹配主体材质的厚度与热处理要求，承击面的平面度公差要控制在0.1mm/100mm以内，避免工件放置时出现晃动影响锻打精度；尖锥部分的锥度要结合常用弯制工件的曲率范围设计，通常锥度控制在1:8到1:10之间，既可以适配小半径圆弧弯制，也能保证尖锥部分的结构强度，避免大力锤击时出现断裂；方形冲眼孔的位置要避开承击面的核心受力区，通常设置在承击面靠近尖锥的三分之一位置，孔的边缘做倒角处理，避免应力集中导致孔边开裂。在实际使用场景中，这类铁砧除了常规的铁匠锻打作业，还广泛应用于五金维修、

　　钣金校形、首饰加工、户外刀具打制等领域，不同场景下对铁砧的重量、工作面尺寸有不同要求，小型首饰加工用的铁砧重量通常在5kg以内，工作面尺寸较小，而常规钳工维修、小型锻打作业用的铁砧重量在20kg到50kg区间，承击面长度在200mm到400mm之间，可满足大部分手工金属加工的需求。结构建模过程中，需要重点处理各部分的过渡圆角，尤其是底座与砧体连接位置、尖锥与主体连接位置，不能出现直角锐边，否则在有限元受力分析时会出现明显的应力集中点，实际使用中容易在这些位置出现断裂失效；同时承击面的硬度要控制在HRC50到HRC55之间，硬度过高会导致砧面脆性变大，受重击时容易崩块，硬度过低则容易出现锤击凹陷，影响工件加工精度。铁砧的安装固定通常有两种方式，一种是直接放置在厚重的实木墩上，利用木材的阻尼特性吸收锤击振动，减少噪音；另一种是通过螺栓穿过底座的预留安装孔固定在钢制工作台或者水泥基座上，适合需要较大锤击力的作业场景，安装时要保证砧面处于水平状态，避免工件放置时出现滑移。
