UNF细牙外六角螺栓结构设计

　　在各类需要防松紧固、对螺纹配合精度要求较高的机械装配场景中，UNF细牙外轮廓螺栓是应用频次极高的一类紧固件，不同于粗牙螺纹的通用紧固场景，这类细牙螺栓常被用在航空机载设备、精密机床调节机构、汽车传动系统薄壁件连接、液压阀块安装等对螺纹自锁性、轴向调节精度有明确要求的工位上。从实际使用的工况来看，细牙螺纹的螺距更小，螺纹升角更低，在承受振动载荷、交变载荷的连接位置，不需要额外增加过多防松结构就能获得更稳定的预紧保持能力，同时在需要微调轴向位置的装配环节，更小的螺距能让操作人员更精准地控制螺栓的拧入深度，满足装配尺寸链的精度要求。

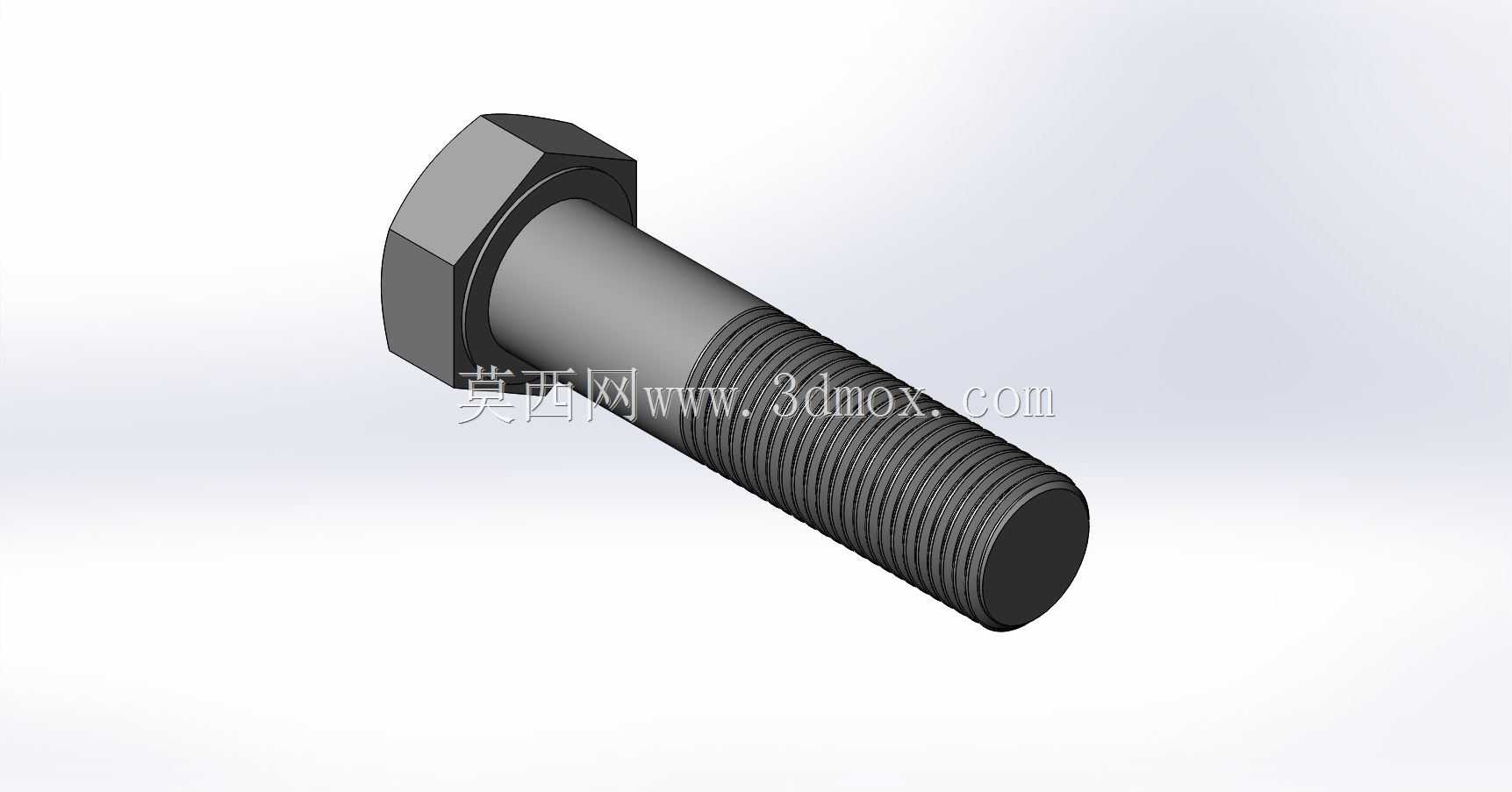

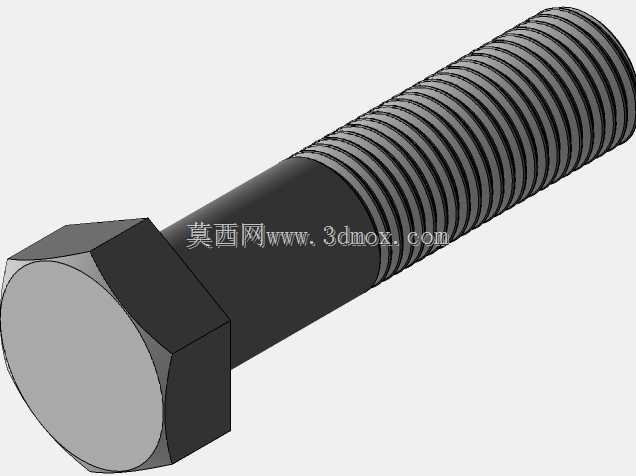

　　从结构设计的逻辑来看，这款螺栓采用标准外六角头部结构，六角头的对边尺寸、对角尺寸以及头部厚度都匹配常规手动扳手、套筒扳手的夹持规格，不需要定制特殊工装就能完成现场装配与拆卸，头部与螺杆衔接的位置做了合理的过渡圆角，避免热处理以及装配受力时在应力集中位置出现开裂失效。螺杆部分分为光杆段与螺纹段，光杆段的直径与螺纹大径保持合理的尺寸配合，当螺栓穿过被连接件的安装孔时，光杆段可以承担部分径向定位作用，避免被连接件之间出现横向错位；螺纹段采用UNF统一细牙螺纹牙型，牙型角符合统一螺纹的标准角度要求，牙侧的表面粗糙度控制在合理范围，既能保证与内螺纹配合时的旋合顺畅度，也能让螺纹牙受力均匀，避免局部应力过大导致的牙型变形、滑牙问题。螺栓末端采用平端结构，末端边缘做了小尺寸倒角，既可以在旋入内螺纹时起到导向作用，避免螺纹首牙对不准造成的螺纹磕伤，也能避免螺栓末端的锐边在装配过程中划伤操作人员或者其他零部件表面。

　　在安装边界的尺寸设计上，这款螺栓的总长度、光杆段长度、螺纹段长度的比例匹配常规的通孔连接、盲孔连接场景，当用于通孔连接时，光杆段穿过被连接件的通孔后，露出的螺纹段长度足够拧入螺母并留出合理的螺纹余长，保证螺纹啮合的牙数满足强度要求，不会因为啮合牙数过少导致螺纹脱扣；当用于盲孔螺纹连接时，螺纹段的长度可以适配常见的内螺纹深度，不会因为螺栓过长顶到盲孔底部导致无法拧紧，也不会因为螺纹段过短导致啮合长度不足。六角头的下表面作为螺栓的支撑面，平面度与表面粗糙度都做了针对性控制，装配时支撑面与被连接件表面贴合均匀，预紧力可以均匀传递到被连接件上，不会因为支撑面倾斜导致预紧力偏载，出现螺栓受附加弯曲应力断裂的问题。

　　从实际选型适配的角度，这类细牙外六角螺栓在设计时充分考虑了不同工况的受力需求，螺杆的抗拉强度、屈服强度等级匹配常用的紧固件性能等级，可以承受额定范围内的静载荷、交变载荷，在有温度变化的工作环境中，细牙螺纹的配合间隙更小，温度形变带来的预紧力变化幅度比粗牙螺纹更小，能在宽温度范围的工作场景下保持稳定的连接可靠性。在三维建模过程中，螺纹部分的建模既还原了真实的牙型轮廓，也兼顾了模型在装配仿真、工程图导出时的使用需求，六角头、光杆、螺纹段的同轴度控制符合紧固件的形位公差要求，导入装配环境后可以直接用于干涉检查、装配路径模拟，不需要额外做几何修正。对于设备结构设计人员来说，这类标准紧固件的精准三维模型可以直接调用到整机装配模型中，快速完成紧固件的布局设计，统计紧固件的规格数量，减少重复建模的工作量，同时也能在设计阶段提前检查螺栓安装位置的扳手空间是否充足，避免后续生产装配时出现扳手无法操作、螺栓与周边零部件干涉的问题。在设备维护场景中，这类标准细牙螺栓的互换性强，只要螺纹规格、长度参数匹配，不同批次的产品都可以直接替换，不需要对连接部位做二次加工，能有效降低设备的维护成本与停机时间。
