传动用花键齿轮轴机械结构设计

项目分类:齿轮 发布时间:2022-02-05 ID:537260
  • 传动用花键齿轮轴机械结构设计
  • 传动用花键齿轮轴机械结构设计

  在常规工业传动场景里,这类带花键段的齿轮轴是动力传递路径里的核心承载零件,多数应用在中小载荷的变速箱、进给传动箱、机床主轴传动单元这类需要同轴传递扭矩同时完成齿轮啮合传动的位置,区别于普通光轴配合独立齿轮的结构,齿轮轴把啮合齿和轴身做成一体化结构,省去了齿轮和轴之间的键连接、过盈配合装配环节,能在更小的径向安装空间里实现更高的传动同轴度,避免了键连接带来的应力集中、配合间隙导致的传动回差问题。

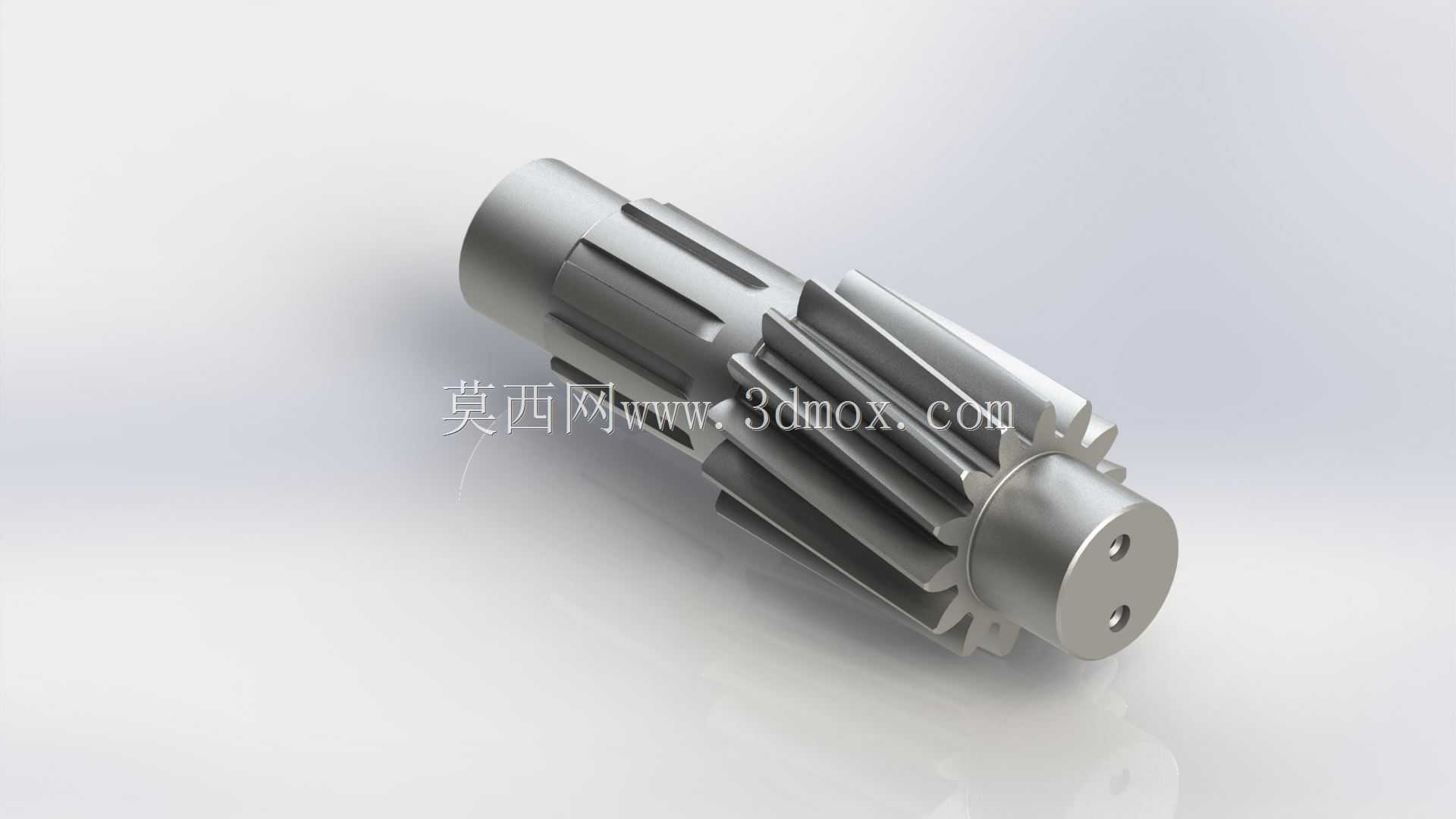

  从结构设计逻辑来看,轴身分为三个功能段:一端是外花键段,用来和带内花键的传动轮毂、联轴器或者滑移齿轮配合,花键采用矩形花键结构,齿侧定心精度高,能承受变载荷下的冲击,同时允许配合件在花键段做小范围轴向滑移,适配变速箱里的换挡、离合动作需求;中间段是一体化加工的圆柱直齿轮,齿部参数按照传动比要求匹配啮合齿轮的模数、齿数,齿向做了微观修形,避免安装同轴度误差导致的齿端偏载,齿根位置做了圆角过渡,降低啮合过程中齿根的弯曲应力集中,减少长期交变载荷下的断齿风险;另一端是光轴支撑段,用来装配滚动轴承,作为整个轴系的旋转支撑,轴端加工有两个对称的定位销孔,用来安装轴端挡圈或者锁紧件,限制轴承内圈的轴向窜动,保证轴系的轴向定位精度。

  设计过程中首先要确定的是安装边界尺寸,整个轴的径向最大尺寸是齿轮齿顶圆直径,这个尺寸决定了传动箱内部的最小避让空间,设计时要保证齿顶圆和箱体内壁之间留有至少3-5mm的间隙,避免运转过程中齿轮和箱体发生剐蹭,同时要预留出润滑油流动的空间;花键段的外径要小于齿轮齿根圆直径,方便加工时的退刀,也能保证花键配合件装配时不会和齿轮部分发生干涉;支撑轴段的直径要和选配的轴承内径匹配,轴肩高度要符合轴承内圈的定位要求,不能超过轴承内圈的倒角高度,避免轴承无法安装到位。

  实际应用中这类齿轮轴的工况多为中低速、中等冲击载荷,比如普通车床的进给箱传动、小型输送设备的减速单元、农机传动箱的动力输出轴位置,材料一般选用中碳合金钢调质处理,齿面做高频淬火提升耐磨性,花键齿面同样做硬化处理,避免频繁滑移导致的花键齿磨损。建模过程中要注意几个工艺性细节:齿轮两端要做倒角处理,方便啮合时的导入,避免装配时齿端磕碰损伤;花键段的收尾处要做退刀槽,退刀槽的宽度要满足花键加工刀具的退刀要求,不能直接在轴肩位置收尾,否则会导致加工应力集中,也会影响配合件的装配到位;支撑轴段和轴肩的过渡位置要做圆角过渡,圆角半径不能小于轴承内圈的倒角尺寸,同时要避免尖角导致的热处理开裂风险;轴端的两个定位销孔要对称分布,孔的深度要满足锁紧螺钉的旋入长度,孔口做倒角处理,方便螺钉导入。

  从装配逻辑来看,整个轴的装配顺序是先将支撑端的轴承加热后套装到光轴段,靠轴肩实现轴向定位,然后将轴从传动箱的一侧安装孔穿入,齿轮段对应箱体内的啮合齿轮位置,花键段伸出箱体另一侧或者对应箱体内的滑移齿轮位置,装配完成后要检查轴的轴向窜动量,一般控制在0.1-0.3mm之间,通过轴端的锁紧件调整间隙,保证齿轮啮合的侧隙在合理范围内,避免侧隙过大导致的传动冲击,或者侧隙过小导致的运转卡滞、齿面异常磨损。日常运维中,这类齿轮轴的常见失效形式是齿面磨损、花键齿压溃、轴肩位置的疲劳断裂,设计时通过合理的硬化层深度控制、过渡圆角优化、同轴度公差管控,能大幅提升零件的使用寿命,比分体式齿轮轴结构的传动效率高2%-3%,装配工时能减少40%左右,特别适合安装空间紧凑、传动精度要求中等的工业传动场景。
