带集成齿盘的传动齿轮轴结构设计

项目分类:齿轮 发布时间:2022-02-05 ID:537262
  • 带集成齿盘的传动齿轮轴结构设计
  • 带集成齿盘的传动齿轮轴结构设计
  • 带集成齿盘的传动齿轮轴结构设计

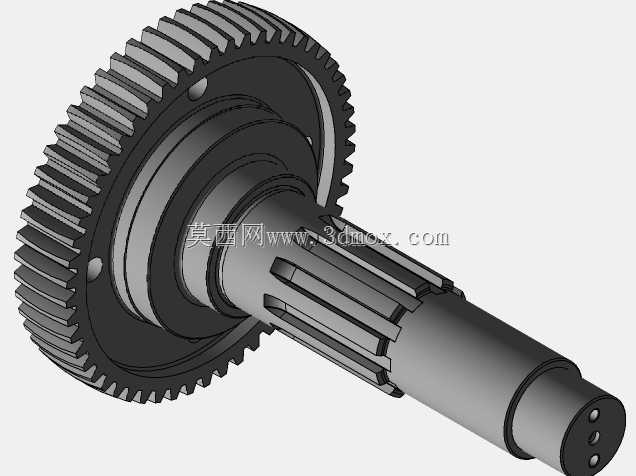

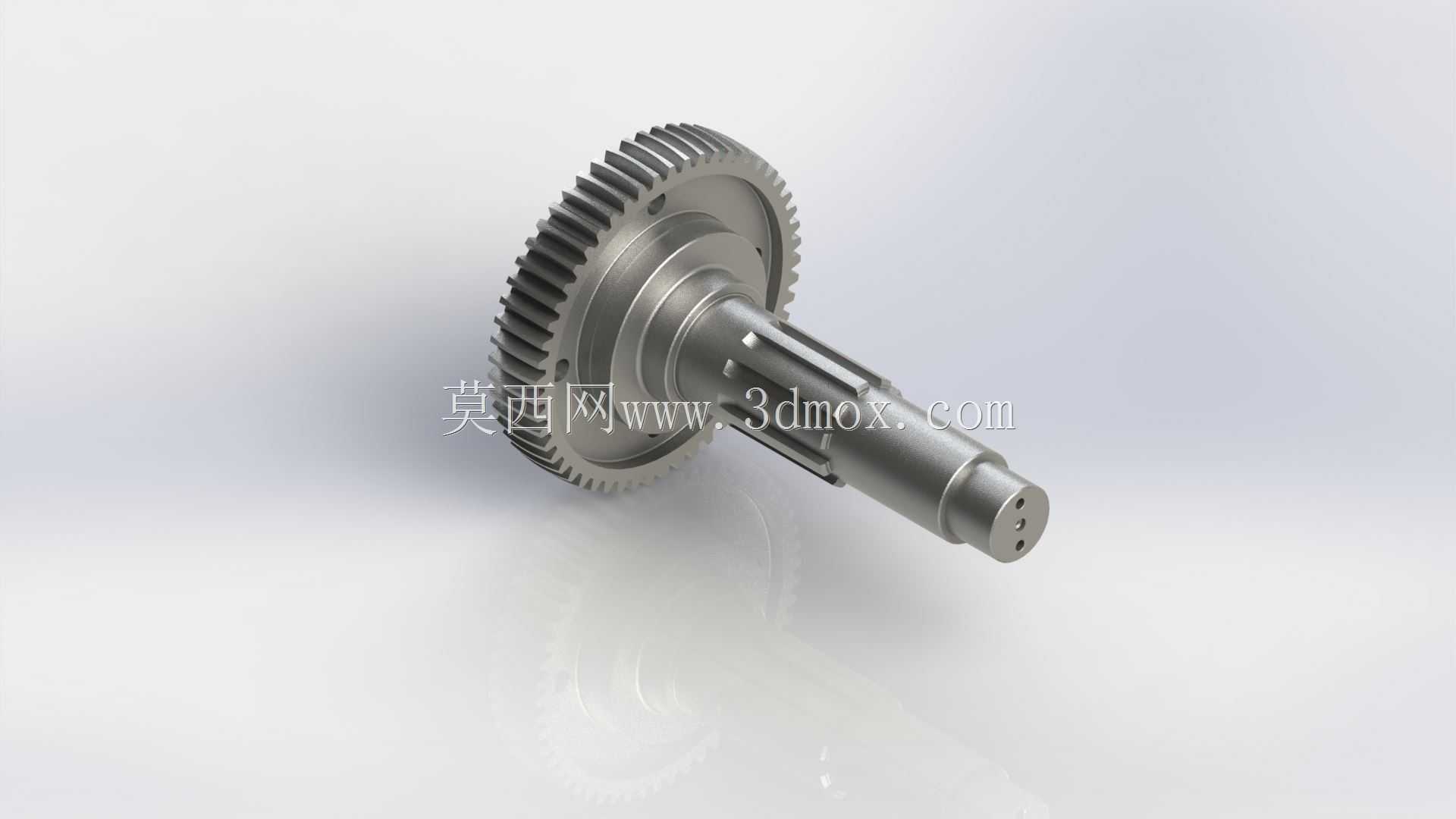

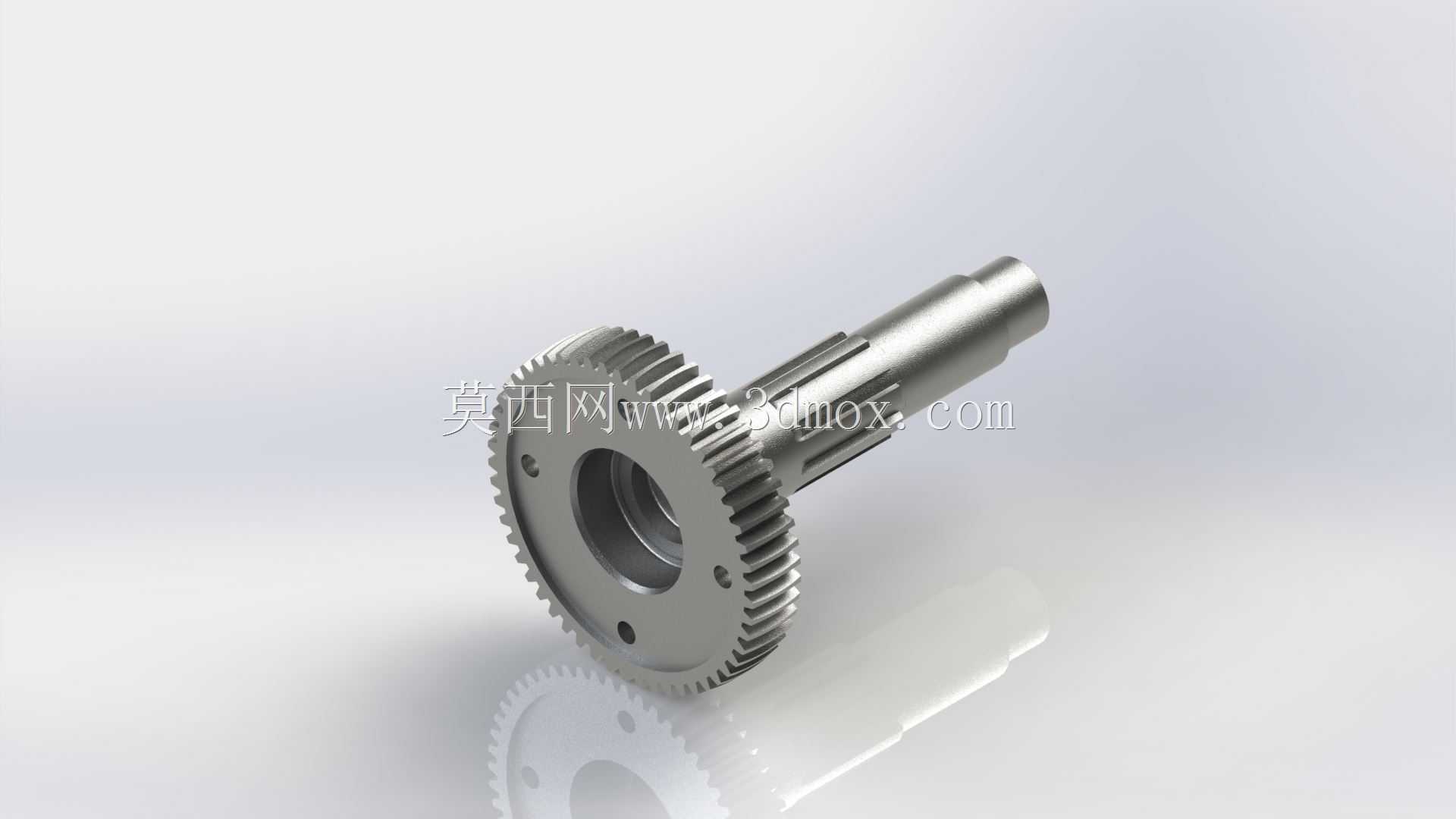

  在常规的定轴轮系传动布局中,这类集成了从动齿盘的齿轮轴,多承担着输入端减速、扭矩传导的核心作用,常见于中小功率的工业减速箱、农用机械传动箱、小型输送设备的动力传递单元中,区别于单独齿轮与平键连接轴的分体结构,这种齿轴一体的设计从根源上消除了键连接带来的传动间隙、应力集中问题,在频繁正反转的传动工况下,能有效降低连接失效的概率。从结构设计逻辑来看,轴段的阶梯布局完全围绕安装边界与功能分区展开:最靠近齿盘的轴段为轴承安装位,直径匹配常用深沟球轴承的内圈尺寸,轴肩高度严格控制在轴承内圈倒角允许的范围内,既保证轴承的轴向定位精度,又不会给后续轴承拆卸造成阻碍;中间的花键轴段是动力输出的连接位,采用矩形花键结构,

  相比单键连接能承载更大的传递扭矩,花键的齿侧定心精度更高,适配需要滑动啮合或者频繁拆装的连接场景;最末端的轴段设置有径向定位销孔,用于锁紧末端的挡圈或者连接件,防止轴上零件在运转过程中出现轴向窜动。齿盘部分的设计兼顾了啮合平稳性与结构强度,齿圈采用直齿圆柱齿形,齿向误差控制在常规7级精度对应的公差范围内,能适配中等转速下的平行轴传动需求,齿根位置做了标准的圆角过渡,避免热处理后齿根应力集中导致的断齿风险,齿盘端面上均匀分布的小孔是减重孔,同时也可作为装配时的工艺孔,方便工装卡具夹持完成齿形加工与动平衡校正。在实际安装场景中,这类齿轮轴的轴向定位依靠两端轴承的端盖压紧,安装时需要保证齿盘与配对齿轮的啮合侧隙在0.1到0.2毫米区间内,

  侧隙过大会导致传动冲击噪音过大,侧隙过小则会在热胀状态下出现卡齿、齿面磨损加剧的问题。轴上所有过渡轴肩的圆角半径都做了统一规范,避免应力集中导致的轴段疲劳断裂,花键段的齿端做了倒角引导,方便配套的花键套顺利装配,不会出现装配时刮伤花键齿面的问题。从应用场景的适配性来看,这类齿轮轴不适合过高转速的传动场景,直齿结构在高速运转时的啮合冲击会带来明显的振动与噪音,更适合转速在1500转每分钟以下的中低速重载传动场景,比如小型输送线的驱动端、农用机具的传动箱、小型机床的进给传动单元,在这些场景下,一体结构的齿轮轴相比分体式的齿轮+轴结构,装配工序更少,整体同轴度更高,长期运转的可靠性更有优势。设计过程中需要重点校核两个位置的强度:

  一是花键段的齿面挤压强度,根据传递的额定扭矩计算花键齿面的比压,确保在峰值载荷下不会出现花键齿压溃的问题;二是齿根的弯曲疲劳强度,结合工况的载荷冲击系数,核算齿根位置的弯曲应力,匹配对应的热处理工艺,保证齿面硬度达到使用要求的同时,芯部保留足够的韧性,避免冲击载荷下断齿。另外轴上的轴承安装位的表面粗糙度需要控制在Ra1.6以下,保证轴承内圈与轴颈的配合紧密,不会出现跑内圈的问题,花键段的表面粗糙度控制在Ra3.2即可,兼顾加工成本与配合精度。整个轴的动平衡等级按照G6.3级设计,满足一般工业传动的运转平稳性要求,不需要做额外的高精度动平衡校正,能有效控制加工成本。
