双头内六角螺丝批结构设计方案

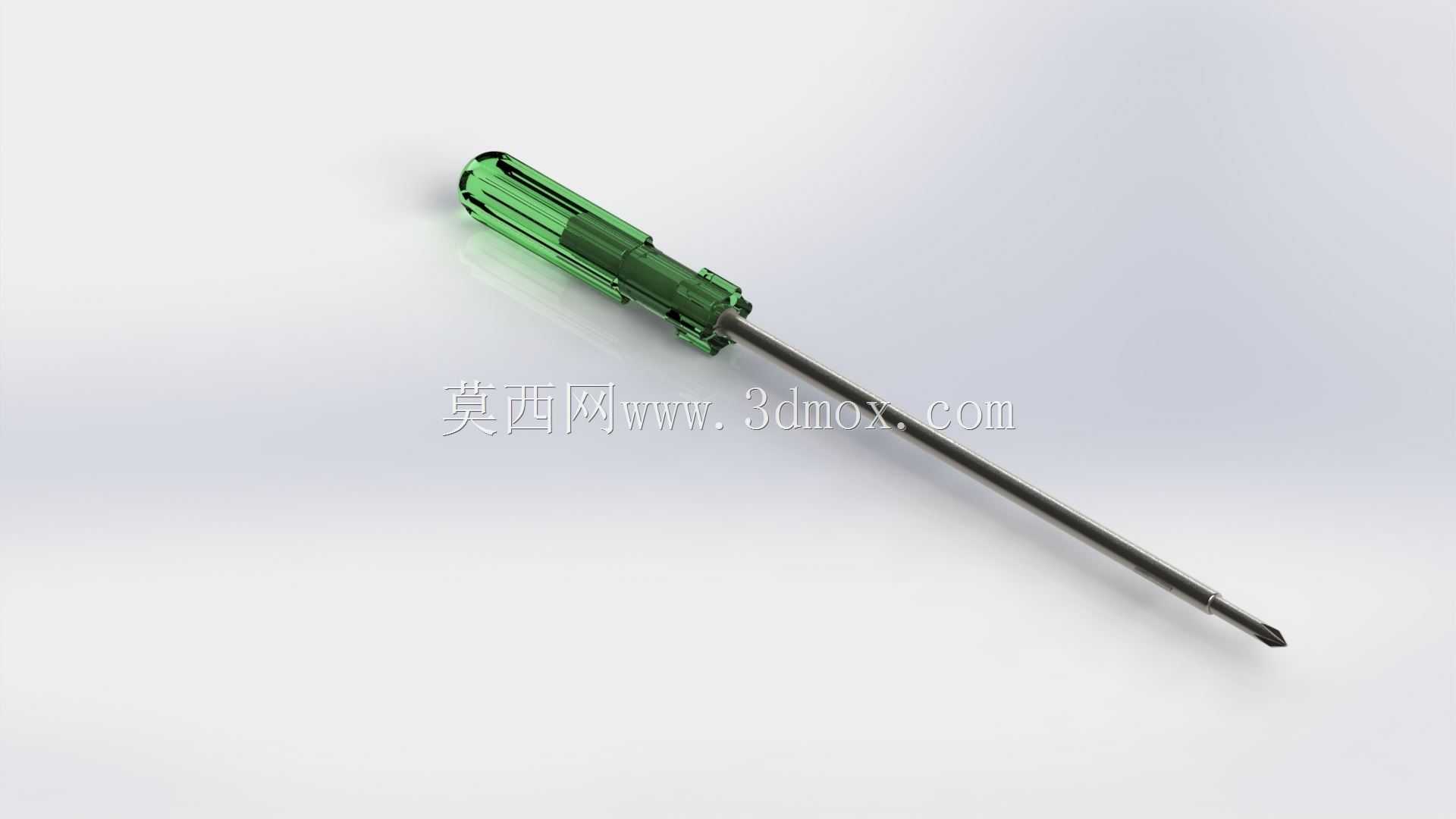

　　在设备装配、机电维修、五金加工、家具组装等各类需要螺纹紧固作业的场景中，手动螺丝批是一线操作人员接触频率最高的基础工具之一，双头结构的内六角螺丝批，更是凭借单支工具覆盖两种规格作业需求的特性，成为很多维修人员随身工具包、装配工位标配工具的常见选择。这类工具的设计核心，首先要平衡握持手感与传力效率，手柄部分采用透明硬质工程塑料材质，表面做轴向防滑棱纹处理，既可以在施加较大扭矩时避免手掌打滑，也能通过透明材质直观观察内部批杆的嵌装固定状态，及时发现批杆松动、手柄开裂等潜在失效风险。批杆与手柄的连接采用过盈压装加横向销钉固定的结构，批杆嵌入手柄的深度达到手柄总长度的三分之二，确保大扭矩作业时批杆不会从手柄中脱出，

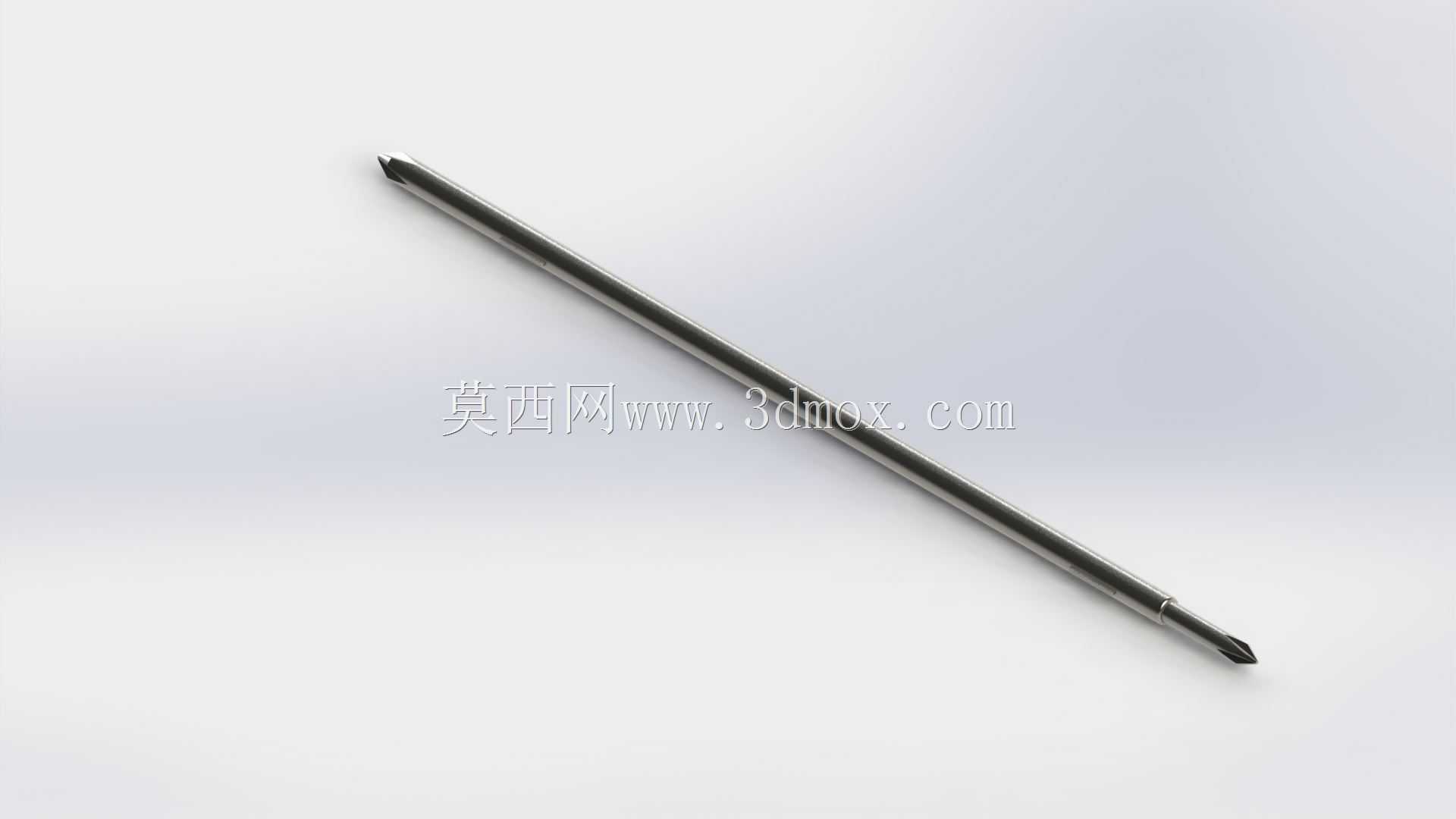

　　避免作业过程中工具失效造成工件损伤或者人员磕碰。双头批杆的设计采用两端不同规格的内六角工作端，中间杆身做等直径调质处理，整体硬度控制在HRC52-56区间，既保证工作端有足够的耐磨性，不会因为频繁拧动螺丝出现棱角磨圆打滑的问题，也让杆身具备合适的韧性，遇到轻微偏载受力时不会出现脆性断裂。从实际使用的边界尺寸来看，整支工具的总长度控制在200mm左右，手柄直径在30mm上下，这个尺寸区间刚好适配成年男性手掌的握持范围，日常揣在工作服口袋中也不会因为过长造成剐蹭，杆身直径根据适配的螺丝规格匹配，对应常见的M3到M6规格内六角螺丝，覆盖大部分小型设备装配、电器维修、五金件紧固的常规作业需求。设计过程中需要重点考虑批杆的同轴度问题，

　　两端工作端与杆身主体的同轴度公差控制在0.05mm以内，避免拧动螺丝时出现偏心晃动，导致螺丝内六角孔边缘被刮花，尤其是针对沉头内六角螺丝的装配场景，批头插入螺丝孔后要保持与螺丝轴线完全重合，才能顺畅传递扭矩，不会因为偏斜造成批头脱出。手柄尾部做圆弧过渡处理，没有尖锐棱角，当需要施加轴向顶紧力的时候，手掌抵在手柄尾部不会产生明显的压痛感，适合长时间连续作业的工位使用。批杆表面做发黑防锈处理，在车间潮湿环境下存放也不容易出现锈蚀，避免因为锈迹造成批头尺寸偏差，影响与螺丝的配合精度。和单头螺丝批相比，双头结构省去了作业过程中频繁更换批头的步骤，在需要交替使用两种相近规格内六角螺丝的装配线上，能有效减少工具切换的辅助时间，

　　提升装配作业的效率。同时批杆的长度设计兼顾了深孔作业需求，对于部分沉孔较深的安装位置，足够长度的杆身可以让批头顺利伸到孔底接触螺丝，不会因为杆长不足导致无法作业。在设计验证阶段，需要做1.5倍额定扭矩的加载测试，保持加载10秒后批杆不出现永久变形、手柄不出现开裂、连接部位不出现松动，才能满足实际工业作业的强度要求；还要做1米高度自由跌落测试，分别从手柄朝下、批头朝下、水平三个方向跌落到水泥地面，检查各部件是否出现开裂、变形、连接松动的问题，确保工具在日常使用中意外掉落也不会轻易损坏。另外，批头的端面做倒角导向处理，插入螺丝内六角孔时可以自动导正，不需要刻意对准就能顺利插入，在视线不好的设备内部维修场景下，这个细节设计能大幅降低操作的难度，提升盲操作的顺畅度。手柄的材质选用耐油工程塑料，接触车间常见的机油、切削液、清洗剂等液体时不会出现腐蚀开裂、表面发粘的问题，长期在工业环境下使用也能保持外观和结构的稳定性。
