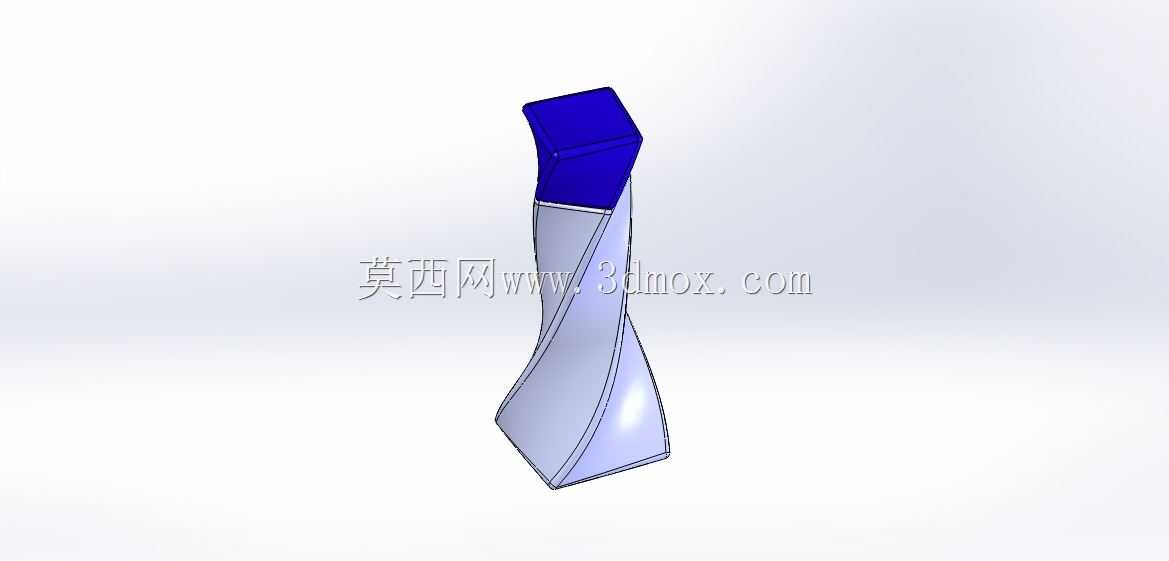

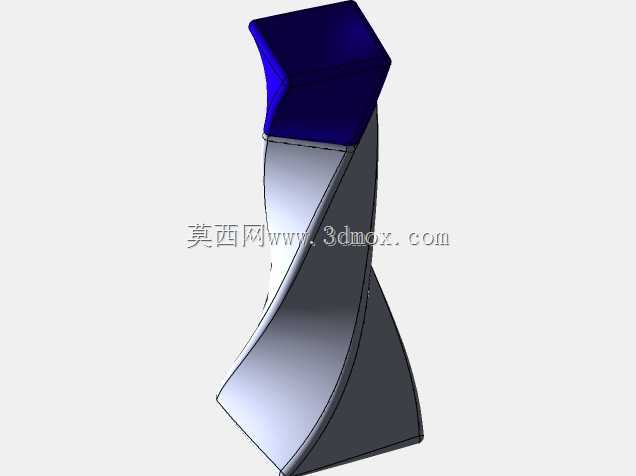

创意螺旋扭曲造型便携包装瓶结构设计

　　日常快消品包装领域里，差异化的瓶体结构往往能在终端陈列时快速抓取消费者视线，这款带螺旋扭曲特征的瓶体，最初的设计出发点是兼顾握持手感与陈列辨识度，打破常规直筒瓶、方瓶的视觉疲劳。从实际使用场景来看，这类瓶体可适配护肤精华、便携装洗护用品、小众香氛甚至特色饮品的包装需求，扭曲段的结构刚好贴合人手握持时的指腹弧度，相比光滑直壁瓶身，拧开瓶盖时的防滑表现更优，哪怕手心沾有少量水渍，也能借助扭曲棱线提供的摩擦力顺利施力，不会出现打滑脱手的情况。

　　设计过程中首先要考量的是瓶体壁厚的均匀性，扭曲段的曲面过渡不能出现壁厚突变，否则不管是采用吹塑工艺生产塑料瓶，还是注吹工艺生产半透明质感的包装瓶，都会在壁厚过薄处出现透色、强度不足的问题，壁厚过厚处则会产生缩痕、材料浪费的问题。建模阶段需要沿着瓶身中心轴线做螺旋引导线，引导线的螺距经过反复调整，最终确定的扭转角度既不会让瓶身内部的流道出现突兀弯折，影响内容物的倾倒顺畅度，也能保证外观上的螺旋特征足够清晰，不会因为螺距过大显得扭曲感不足，或是螺距过小导致瓶身加工脱模难度陡增。

　　瓶身上部的瓶盖配合段采用了标准的方形密封接口，和下方扭曲瓶身做了平滑的曲面衔接，衔接位置做了微小的圆角过渡，避免应力集中——如果是采用PET、PP这类常用包装塑料，直角衔接位置在跌落测试中很容易出现开裂，R角的大小需要匹配瓶身整体壁厚，通常取壁厚的1.2到1.5倍即可兼顾强度与外观。瓶盖部分做了和瓶身上段匹配的方形造型，盖合之后和瓶身上段形成完整的视觉块面，下方扭曲段的光影会随着观察角度变化产生流动感，放在货架上和周边常规造型的包装形成明显视觉差。

　　从安装与适配边界来看，这款瓶体的底部做了平整的支撑面，支撑面的外轮廓尺寸经过核算，能适配常规的自动灌装线定位卡槽，不需要对现有灌装设备做大规模改造就能直接上线生产，瓶身最大外径控制在常规便携包装的尺寸区间内，既可以适配标准口径的灌装头，也能匹配常见的贴标工位——扭曲段的曲面弧度经过调整，贴标时标签可以顺着曲面自然贴合，不会出现标签起皱、翘边的问题。内部容积的核算也没有因为外形扭曲出现偏差，建模阶段通过布尔运算切除内部空腔后，反复校核了有效容积，保证内容物灌装量符合标称容量的公差要求，空腔内壁的扭曲曲面和外壁保持等距偏移，避免出现局部空腔过窄导致内容物残留过多的问题，尤其是粘稠类的洗护内容物，光滑等距的内壁能让内容物在重力作用下自然流向瓶口，减少消费者使用后期的残留浪费。

　　另外设计时也考虑了运输堆叠的需求，瓶盖上表面做了和底部支撑面匹配的微凹定位结构，多层堆叠时上层瓶的底部可以卡入下层瓶盖的定位凹位，运输过程中不会出现滑垛、倾倒的问题，扭曲瓶身的棱线在堆叠时也能提供额外的侧向支撑力，相比同壁厚的直筒瓶，侧向抗挤压能力有明显提升，能降低运输过程中因为堆压导致的瓶体变形、破损概率。整个模型的曲面构建全程保持G2连续，没有出现曲面碎面、曲率突变的问题，不管是后续做结构修改、开模加工，还是做产品渲染展示，都能直接调用模型数据，不需要再做曲面修复工作。
