薄板金属冲压成型六叶通风叶轮结构

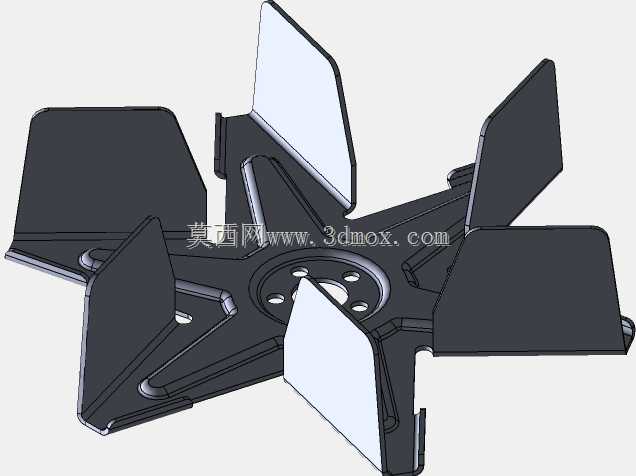

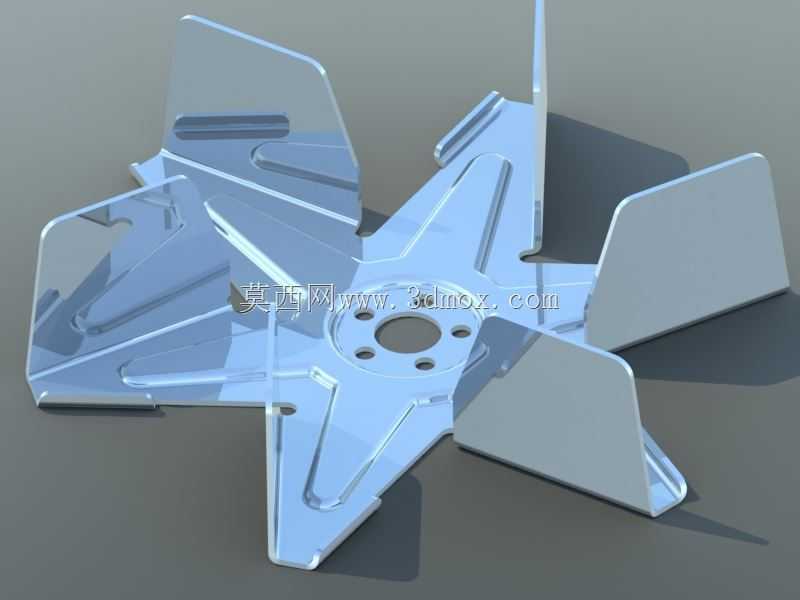

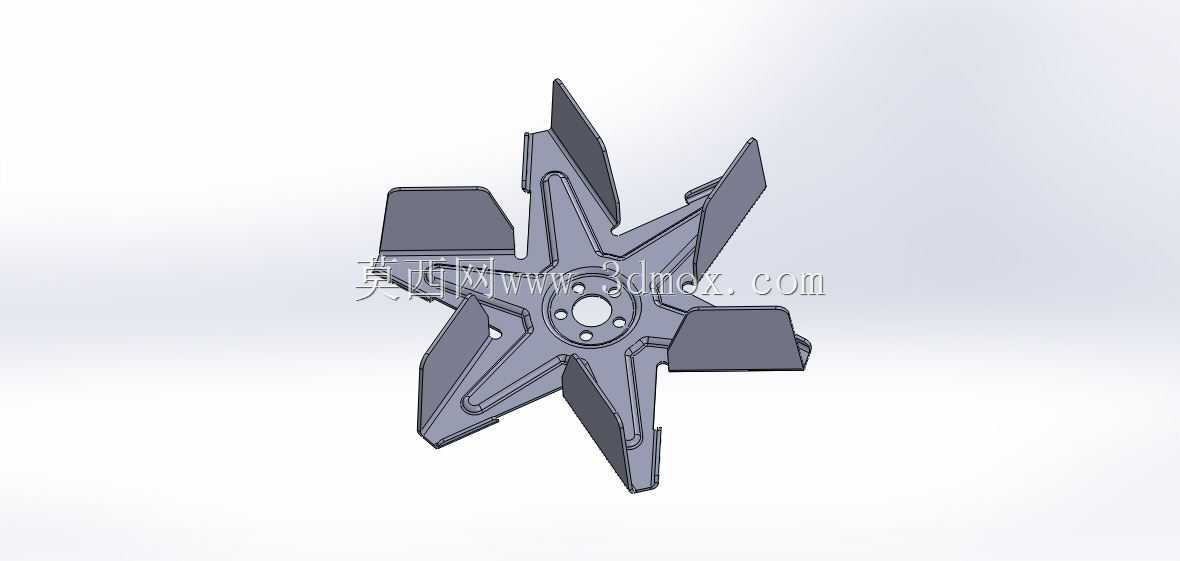

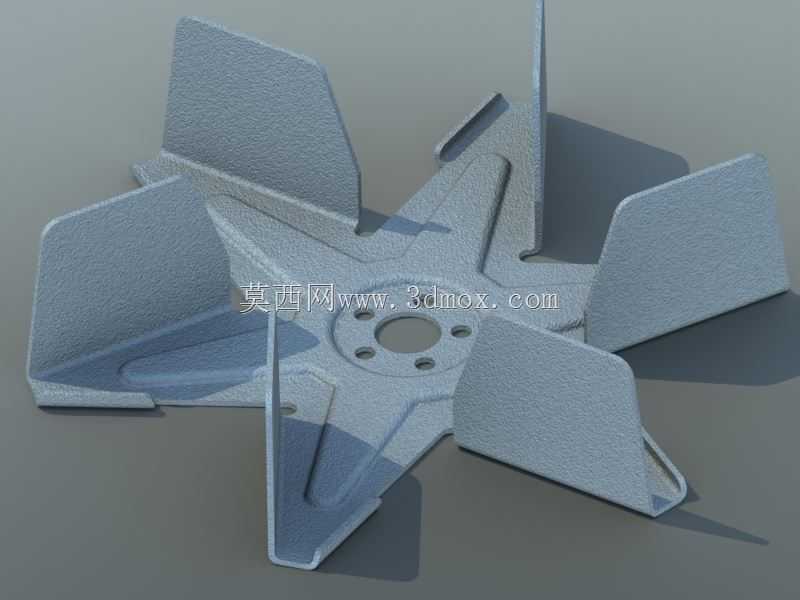

　　这类薄板金属成型的叶轮，大多应用在中小型轴流通风、设备散热排风场景里，常见于工业机柜散热、小型厂房岗位送风、农用机械风冷系统、家用通风设备的动力端，和铸造叶轮相比，薄板冲压结构的自重更轻，转动惯量更低，启动阶段对驱动电机的扭矩冲击更小，适配小功率驱动单元的配套需求。从结构设计逻辑来看，整体采用六片等距分布的弯掠叶片，叶片与中心轮毂为一体化冲压折弯成型，没有额外的焊接、铆接拼接缝，从根源上避免了拼接位置长期受交变应力出现开裂、叶片脱落的风险，中心安装位设置了同轴定位孔与圆周均布的螺栓过孔，定位孔与驱动轴的配合公差控制在过渡配合区间，既保证装配时的同轴度，降低转动过程中的径向跳动量，也方便现场拆装更换。叶片的折弯角度经过反复校核，

　　每片叶片的型线从轮毂根部到外缘采用等变曲率设计，根部折弯圆角做了加大处理，避免冲压成型时板材出现应力集中导致的开裂，同时转动过程中气流沿叶片型线流动时的紊流区更小，气动噪声比平直叶片结构低3到5分贝，适合对运行噪音有要求的室内配套场景。安装边界方面，中心轮毂的安装孔位尺寸适配常规小型驱动电机的输出轴规格，圆周分布的固定孔孔距符合通用通风设备的安装接口标准，不需要额外做转接法兰就能直接替换同规格的旧叶轮，叶轮整体的径向最大尺寸控制在常规小型通风机的风筒内径适配范围内，轴向伸出长度短，不会和风筒内壁、后端防护网产生运动干涉。实际使用过程中，薄板结构的叶轮动平衡调校更便捷，因为整体为一体化成型，叶片之间的重量差可以通过外缘的微量冲裁调整，

　　不需要额外加装配重块，长期高速转动时配重脱落的风险更低，板材本身的韧性更好，即使吸入少量硬质颗粒打在叶片上，也不会像脆性铸铁叶轮那样出现崩裂碎块飞出的安全隐患。设计阶段需要重点控制的是叶片折弯后的角度一致性，每片叶片的安装角误差不能超过1度，否则转动时会产生周期性的轴向力，带动整个风机结构产生共振，另外轮毂位置的板材厚度比叶片位置略厚，冲压时通过局部拉伸成型增加轮毂区域的结构强度，避免电机轴锁紧时轮毂出现变形，导致同轴度失准。这类叶轮的表面不需要做额外的厚涂层处理，常规的电泳防锈即可满足普通工况的使用需求，在有弱腐蚀的环境下使用时，也可以直接采用不锈钢薄板冲压成型，不需要修改原有模具的成型尺寸，适配不同工况的选型需求。和注塑叶轮相比，金属薄板叶轮的耐温范围更宽，在输送高温气体的场景下不会出现叶片软化变形的问题，长期运行的尺寸稳定性更好，即使在120摄氏度以内的连续排风工况下，叶片型线也不会发生蠕变，能长期保持稳定的风量风压参数。
