十字轴式万向连接传动构件结构设计

　　在跨轴线夹角的动力传递场景中，这类万向连接构件是解决轴系偏角传动的核心部件，常见于需要调整传动角度的设备布局中，比如车辆转向传动系统、工业设备的可调角度动力输出端、机床附件的角度调整传动链路，还有部分农用机械、工程机械的行走与作业机构传动环节，当主动轴和从动轴无法保证严格同轴、存在动态或固定的轴线夹角时，这类构件可以在夹角范围内持续稳定传递扭矩，不会因为轴系偏斜出现卡滞或传动中断的问题。

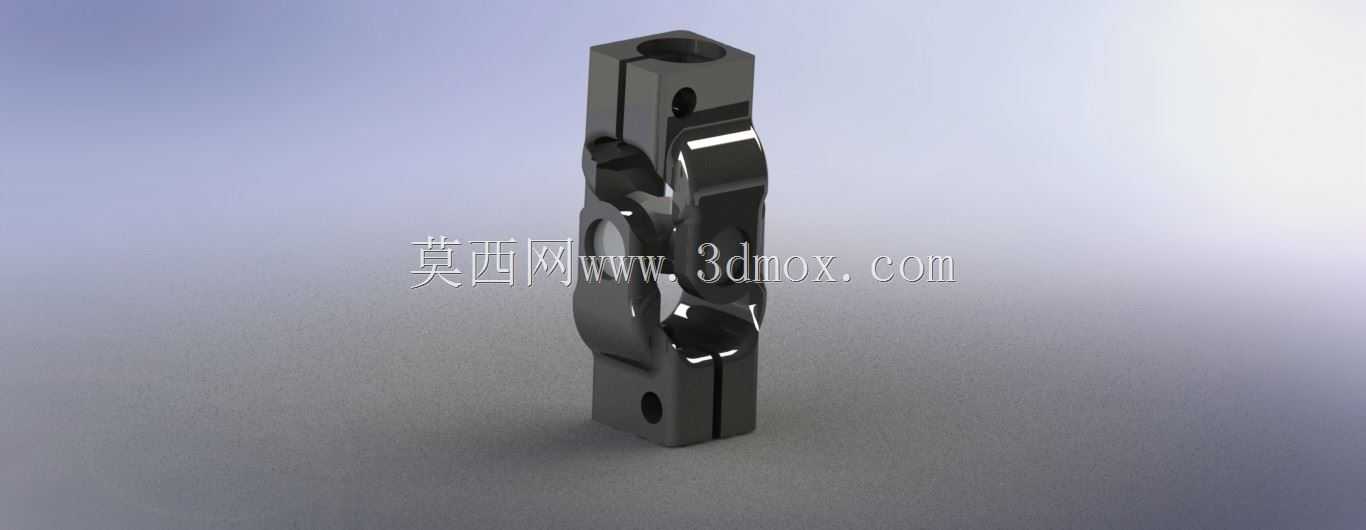

　　从结构设计逻辑来看，这个构件采用了分体式叉架配合十字轴的经典传动结构，主体叉架部分做了等强度的截面优化，靠近轴孔连接的位置做了加厚处理，承受十字轴挤压应力的接触面预留了足够的承压厚度，避免长期交变载荷下出现压溃变形；叉臂部分的截面做了渐变收窄，在保证结构刚度的前提下尽可能降低整体重量，减少传动过程中的转动惯量，降低高速传动时的动不平衡影响。两端的连接轴孔采用了高精度的圆柱孔设计，孔位的同轴度、与十字轴安装面的垂直度都有严格的形位公差要求，保证装配后十字轴可以灵活转动，不会出现别劲的情况，同时孔壁预留了润滑脂槽的安装位置，可以在维护时补充润滑脂，降低十字轴轴颈和叉架孔之间的摩擦磨损，延长构件的整体使用寿命。

　　从安装边界来看，这类万向节的安装需要预留足够的摆动空间，叉架的最大摆动半径决定了周边结构的避让尺寸，设计配套安装结构时，需要核算轴系最大工作夹角下叉臂的运动轨迹，避免周边固定结构和运动的叉臂发生干涉。两端的连接接口采用标准的轴孔配合尺寸，可以和同规格的传动轴、输出轴直接适配，连接时通过销钉或者键槽实现周向固定，保证扭矩传递过程中不会出现相对转动。构件的整体外形做了圆角过渡处理，没有尖锐的棱角，一方面是避免热处理过程中出现应力集中导致的开裂问题，另一方面也可以减少转动过程中的风阻，同时降低装配维护时被边角划伤的风险。

　　在实际功能表现上，这类万向节可以在0到最大允许夹角范围内实现等角速度或者近似等角速度的扭矩传递，单节万向节在有夹角传动时会存在瞬时转速波动，所以在大夹角、对传动平稳性要求高的场景下通常会成对使用，通过双节万向节的相位匹配抵消转速波动，保证从动轴的输出转速和主动轴保持一致。这个构件的十字轴配合面做了硬化处理，表面硬度可以满足长期交变载荷下的耐磨要求，叉架主体采用调质处理的合金结构钢加工，整体强度可以覆盖额定扭矩范围内的冲击载荷，即使传动过程中出现短时的过载，也不会出现脆性断裂的问题，只会在过载量超过屈服极限后出现轻微的塑性变形，给设备维护留出足够的反应时间，避免突发的构件断裂导致整个传动链路失效，引发设备故障甚至安全事故。

　　在不同的应用场景中，这类万向节的尺寸参数会根据传递扭矩的大小做适配调整，小扭矩的轻载场景可以采用更小的叉架截面和轴孔尺寸，大扭矩的重载场景则会加大十字轴的轴颈直径、加厚叉臂的承压厚度，同时调整连接孔的配合公差，保证重载下的连接可靠性。设计这类构件的三维模型时，需要重点关注各个运动部件之间的间隙配合，既要保证转动灵活无卡滞，又要控制配合间隙不能过大，避免传动过程中出现反向间隙，影响传动精度，尤其是用在精密传动设备上的万向节，配合间隙的控制会直接影响整个设备的传动定位精度。另外在建模过程中需要还原工艺细节，比如叉架上的减重孔、安装定位的销孔、润滑脂注油口的位置，这些细节都会直接影响后续生产加工的工艺合理性，避免设计出的模型存在无法加工或者装配干涉的问题。
