高精度渐开线花键拉削刀具结构设计

　　在批量内花键、异形内孔的加工场景中，拉削刀具是实现高精度、高效率成型加工的核心工装，区别于插削、铣削等逐齿切削的加工方式，拉刀依靠刀齿尺寸的逐齿递增设计，可在一次直线行程中完成工件内轮廓的粗加工、半精加工与精加工工序，加工节拍相较传统工艺可缩短70%以上，尤其适配汽车变速箱齿轮、工程机械液压阀块、减速机传动部件等大批量零件的内齿加工需求，加工后的内花键齿向精度可稳定达到GB/T 10095规定的7级精度，表面粗糙度可控制在Ra1.6以内，无需后续额外的珩磨或刮削工序。

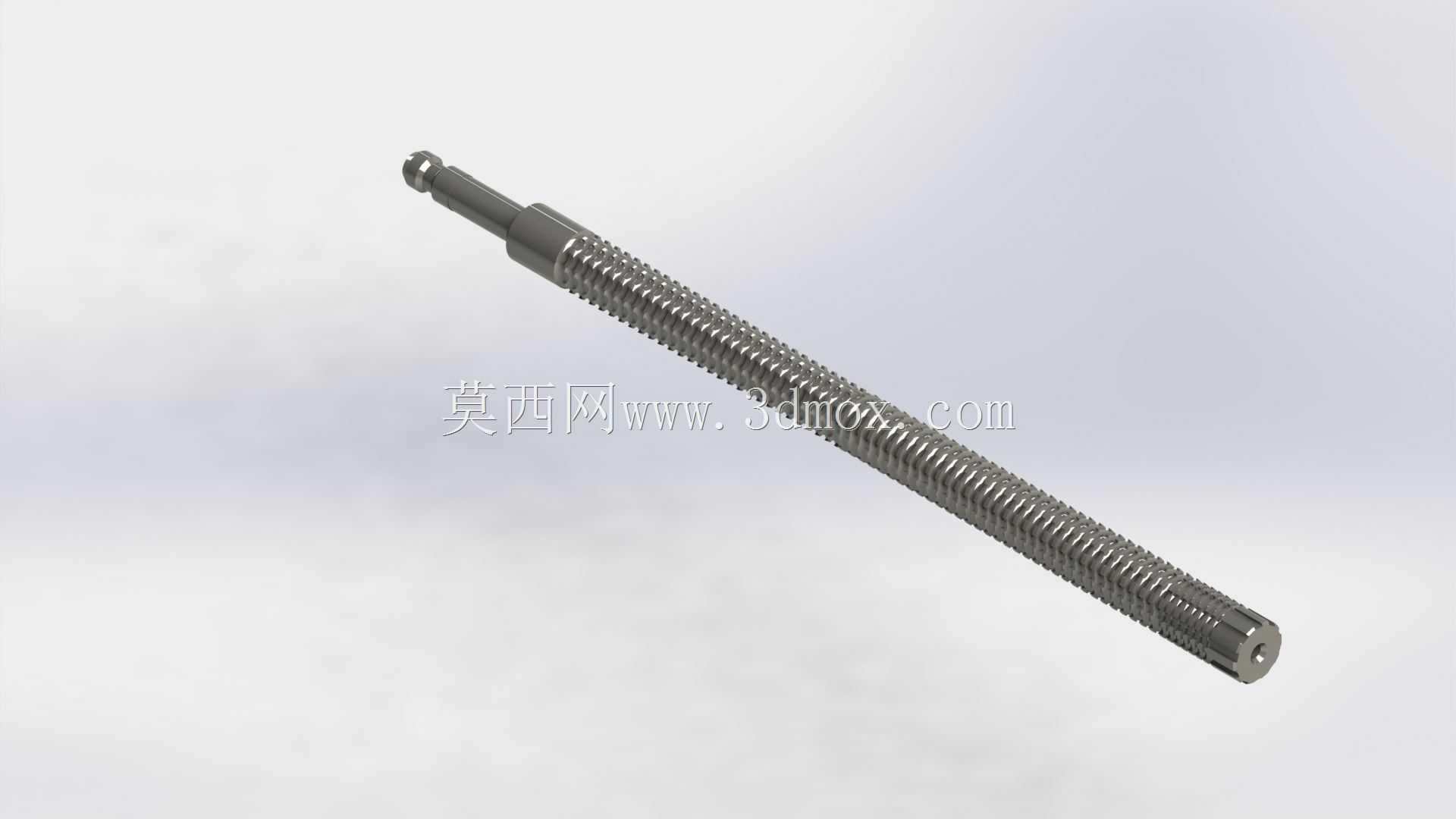

　　这款拉刀的整体结构沿轴向分为前导部、切削部、校准部、后导部四个核心功能段，前导部直径与工件预制内孔采用间隙配合，配合公差选取H7/g6，可在拉刀进入工件时起到精准导向作用，避免拉刀初始切入时出现偏摆导致的内孔同轴度超差；切削部的刀齿按齿升量分段设计，粗切齿段齿升量设置为0.04-0.06mm/齿，承担总加工余量的70%左右，齿距设计为12mm，保证同时参与切削的齿数不少于3个，避免拉削过程中出现切削力波动导致的刀齿崩损；精切齿段齿升量递减至0.01-0.02mm/齿，逐步修正粗切阶段留下的加工误差，校准部设置6个无齿升量的校准齿，齿形精度比成品工件要求高1-2个精度等级，用于对加工完成的内轮廓进行修光校准，同时在切削齿磨损后可替补为精切齿使用，延长刀具整体使用寿命。

　　刀齿的几何参数设计充分考虑了不同加工材质的切削特性，针对45钢、40Cr等常用结构钢加工场景，前角选取15°，后角选取2°30′，刃带宽度控制在0.1-0.15mm，既保证刃口足够锋利降低切削阻力，又能避免刃口过快磨损；容屑槽采用等距圆弧型槽型，槽深根据单齿切削量设计为4mm，保证切屑可顺畅卷曲容纳在槽内，不会因切屑堵塞刮伤已加工表面或造成刀齿折断。拉刀的尾部设置有专用的夹头连接结构，适配L6110、L6120等常用卧式拉床的牵引夹头，连接段的扁方结构可传递足够的拉削拉力，额定拉削载荷可适配10吨级拉床的加工需求，加工内孔直径范围覆盖30-50mm区间，最大拉削长度可达120mm，可覆盖绝大多数中小规格内花键、键槽的加工需求。

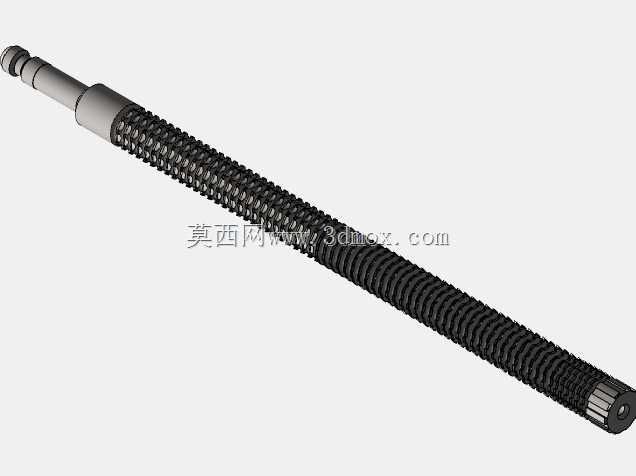

　　在建模过程中，刀齿的螺旋升角与工件内花键参数完全匹配，所有切削刃的形线采用渐开线方程驱动生成，避免了实体建模过程中出现的齿形失真问题；拉刀的中心设置有通孔，既可以降低刀具整体重量，减少拉床的牵引负载，也可用于高压切削液的内冷输送，加工时切削液可通过通孔直接喷射到切削区域，快速带走切削热并冲除容屑槽内的切屑，进一步提升加工稳定性与刀具寿命。后导部直径与校准齿直径保持一致，在拉刀即将完成切削行程时，后导部可始终与已加工内孔保持配合，避免拉刀行程末端出现下垂导致的工件出口端内孔划伤或喇叭口缺陷。

　　实际生产应用中，这类拉刀的加工一致性远优于传统插削工艺，同一把拉刀加工的上千件零件内花键齿圈径向跳动误差可控制在0.02mm以内，完全满足传动部件的互换性要求，是大批量机械零部件内轮廓加工不可或缺的精密工装。
