十字滑台拨杆联动演示机构

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537292
  • 十字滑台拨杆联动演示机构
  • 十字滑台拨杆联动演示机构

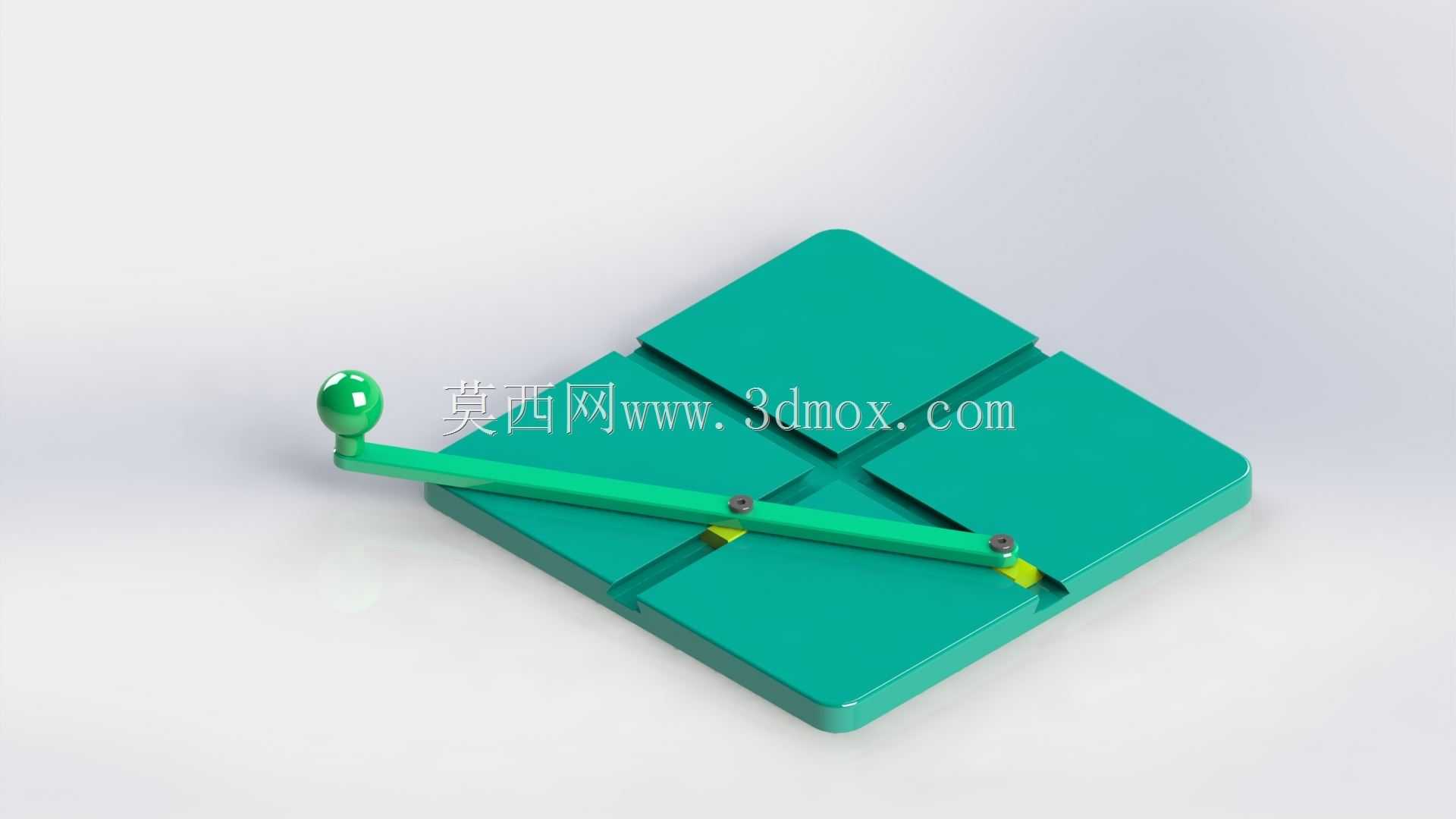

  这套十字滑台拨杆联动机构,常被用于教学演示场景与小型自动化设备的进给工位,在职业院校机械原理实训台、小型非标自动化点胶工位、轻载物料移位工位中都能见到同原理结构的实际应用。整套机构核心功能是通过单根拨杆的定轴摆动,驱动两块正交布置的滑动台板沿各自导轨方向做往复直线运动,无需额外的多轴驱动单元,仅靠机械结构约束就能实现两个正交方向的联动动作,适合轻载、固定动作节拍的工位使用,能大幅简化小型设备的驱动配置,降低电控部分的接线与调试复杂度。

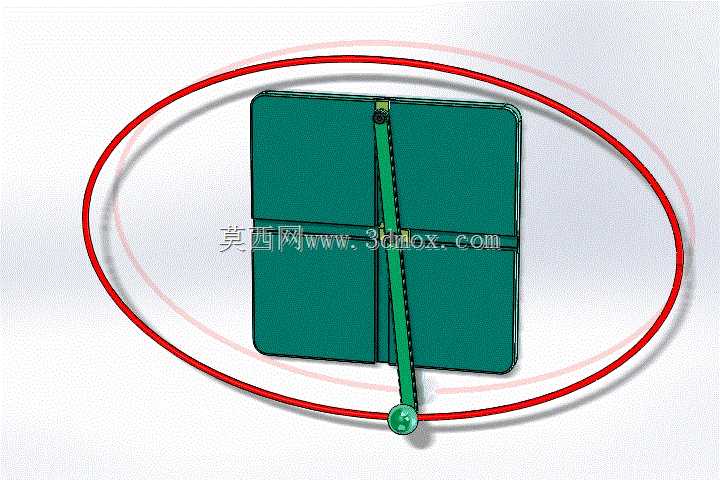

  从结构设计逻辑来看,两块方形台板分别嵌入底座的正交十字形滑槽内,台板与滑槽的配合面预留了0.02-0.05mm的滑动间隙,既保证滑动过程无卡滞,也能控制台板的横向窜动量在允许范围内。拨杆的一端通过球头铰接结构固定在底座的固定支座上,球头铰接的设计允许拨杆在摆动过程中存在小幅度的角度偏转,避免拨杆与台板上的滑动销出现运动干涉。拨杆杆身穿过两块台板上的导向槽,台板导向槽的宽度与拨杆直径保持小间隙配合,当拨杆绕固定球头做周向摆动时,杆身会对两块台板的导向槽侧壁施加推力,分别驱动两块台板沿各自的滑槽方向移动,两个方向的运动行程由拨杆的摆动角度、导向槽的长度共同决定,设计时可通过调整拨杆的铰接点位置、导向槽的开设长度来匹配不同的行程需求。

  安装边界方面,整套机构的底座为方形平板结构,四个角位预留了沉头安装孔,可直接通过内六角螺丝固定在设备工作台面或者实训台安装板上,安装时需要保证底座平面与安装面的平行度误差不超过0.1mm,避免滑槽变形导致台板滑动卡滞。台板表面预留了标准的螺纹安装孔阵列,可根据实际使用需求固定夹具、作业头或者待加工工件,台板的承载能力主要受滑槽配合面的接触强度限制,适合搭载1kg以内的轻载作业部件,过重的负载会导致台板倾斜、滑槽磨损加剧,缩短机构使用寿命。

  在实际使用过程中,这类机构不需要复杂的维护,只需要定期在滑槽配合面、拨杆与导向槽的接触位置涂抹少量润滑脂,就能降低运动过程中的摩擦阻力,减少零件磨损。相比采用双直线电机、双丝杆模组驱动的十字滑台,这种纯机械联动的结构成本更低,动作一致性更好,不存在多轴同步控制的误差问题,只要零件加工精度达标,机构的动作重复定位精度可以控制在0.1mm以内,完全能满足轻载作业工位的精度要求。设计建模过程中,需要重点校核拨杆摆动到极限位置时,杆身与导向槽端部的间隙,避免出现硬接触碰撞;同时要核算球头铰接点的受力情况,保证铰接处的连接强度能承受拨杆摆动时的径向作用力,防止长期使用后铰接点出现松旷,影响机构运动精度。台板的滑槽边缘做了小倒角处理,既可以去除加工毛刺,也能在装配时起到导向作用,方便台板顺利滑入底座滑槽内。拨杆两端的固定销采用过盈配合方式分别与球头、端部限位块连接,防止运动过程中销子脱出,导致机构失效。
