可调式双轴支撑摆动传动构件

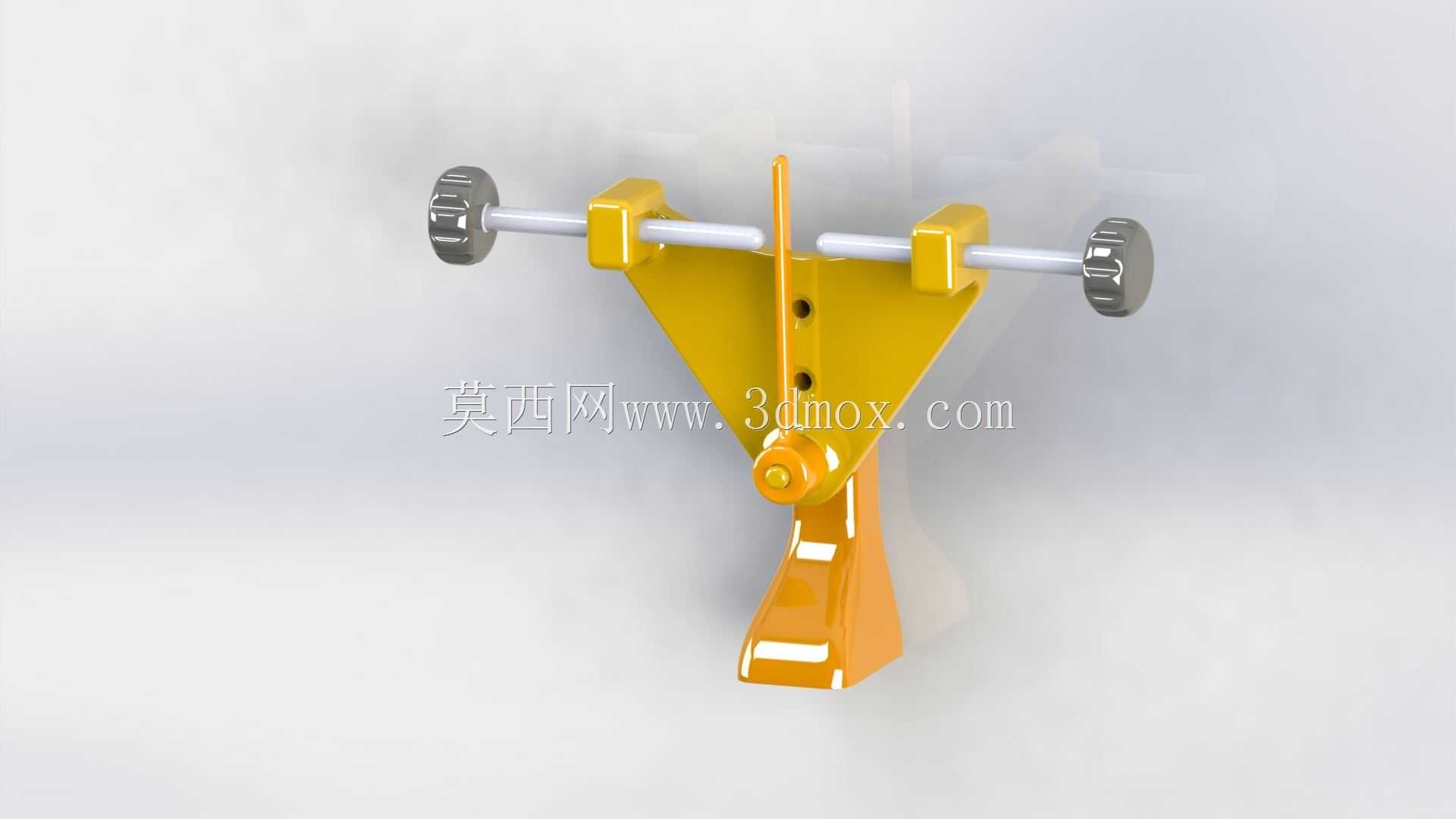

　　这类摆动式双轴支撑构件，常应用在小型轻工设备的间歇送进工位、教学演示用机械原理实验台，以及部分简易包装设备的料件拨动机构中，核心作用是将输入端的回转运动，转化为摆臂端的定角度往复摆动，同时为两侧伸出的光轴提供稳定的径向支撑，避免轴系受径向载荷时出现挠曲变形。从结构设计逻辑来看，构件采用三角式支座作为主体承载结构，这种构型的优势在于，在同等材料用量下，三角结构的抗弯截面模量更高，能够承受摆臂往复运动带来的交变侧向载荷，支座底部设置的梯形安装座，预留了两个螺栓过孔，可直接固定在设备的安装基板上，安装时需保证支座安装面与轴系的垂直度误差控制在0.1mm以内，避免轴件转动时出现卡滞。两侧的轴支撑块采用开口式夹紧结构，无需额外加工轴肩，

　　只需松开夹紧螺钉即可调整两侧轴件的伸出长度，适配不同宽度工位的执行件安装需求，比如在小型标签送料机构中，可通过调整轴伸长度，适配不同宽度的标签卷料限位挡圈安装。中间的摆臂与支座通过销轴铰接，铰接位置设置了自润滑衬套，能够在无频繁加注润滑脂的工况下，长期承受摆臂往复摆动的磨损，摆臂顶端的拨杆可根据实际使用需求，更换不同长度的规格，适配不同摆动行程的工位要求。从安装边界来看，整个构件的总宽度可通过两侧轴件的伸缩进行调整，最小安装宽度为120mm，最大可拓展至220mm，支座底部安装孔的中心距为45mm，适配M6规格的内六角螺栓进行固定，摆臂的最大摆动角度为正负30度，在该角度范围内运动时，两侧轴件不会与摆臂结构发生运动干涉。设计过程中，

　　需要重点关注铰接销轴与支撑块轴孔的同轴度要求，若同轴度误差超过0.05mm，会导致摆臂摆动时阻尼过大，长期运行还会出现衬套偏磨的问题；同时支座的三角承载面需要做去应力处理，避免铸件或焊接件的内应力导致长期使用后出现支座变形，影响轴系的支撑精度。在实际工况应用中，这类构件的输入动力通常由小型曲柄连杆机构提供，也可搭配微型摆动气缸直接驱动摆臂，实现定角度的往复动作，相比齿轮式摆动机构，这种结构的加工成本更低，装配调试难度更小，适合在载荷不大、摆动频率不超过60次/分钟的工位使用，比如文具装配设备的笔帽推送工位、小型电子元件分选设备的料道切换工位，都能见到这类结构的应用。在三维建模过程中，需要对运动部件做干涉检查，

　　重点验证摆臂摆动到极限位置时，拨杆与两侧轴支撑块的间隙，保证预留至少1mm的安全间隙，避免加工误差导致装配后出现运动卡滞；同时开口夹紧块的夹紧螺钉拧紧力矩需要控制在8N·m左右，力矩过大会导致轴孔变形抱紧光轴，影响轴件的转动灵活性，力矩过小则会导致轴件受载后出现移位，无法保证执行件的位置精度。
