方管焊接式设备支撑承载框架结构

　　在中小型非标自动化设备、轻型加工专机以及物料承载工位的搭建过程中，底部支撑框架的结构合理性直接决定了整套设备运行的稳定性与长期使用的形变控制能力，这款采用标准矩形方管焊接成型的支撑框架，正是面向这类场景设计的通用型承载基座。从实际落地的应用场景来看，这类框架常作为小型检测设备、轻型装配工装、物料周转承托台的主体支撑结构，也可作为生产线旁侧辅助工位的架体基础，适配车间内地面平整的固定安装场景，不需要额外做复杂的地基预埋，仅通过底部地脚螺栓即可完成与地面的固定连接，安装调试的门槛较低，适合多批次快速复制的工位搭建需求。

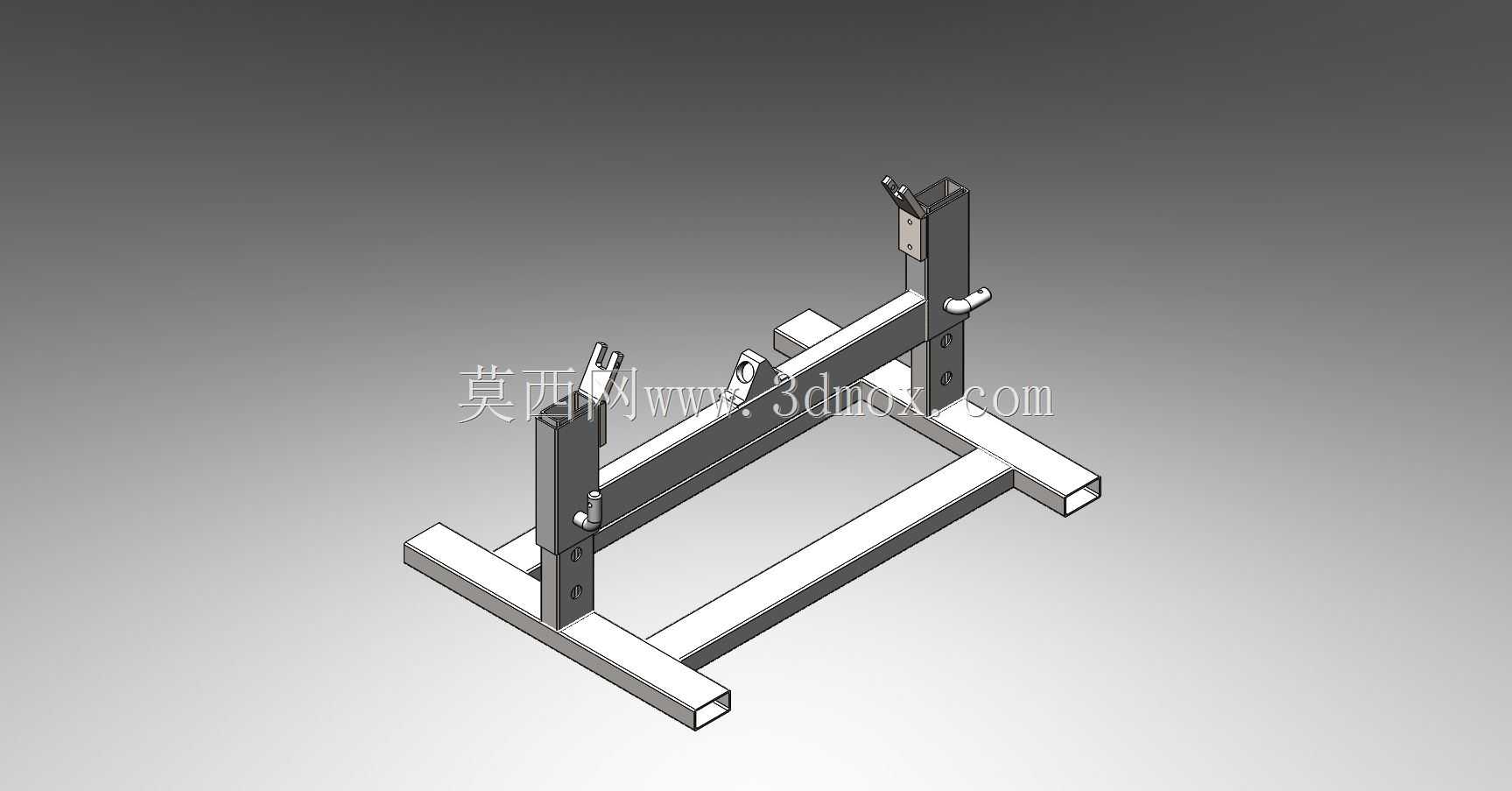

　　从结构设计思路来看，这款框架摒弃了复杂的铸件一体成型方案，全部采用市场通用规格的冷拔矩形方管做下料焊接，所有拼接位置均采用满焊工艺处理，焊后做整体去应力退火，避免长期承载后出现焊接应力释放导致的框架形变。底部采用双纵梁加两端横梁的H型落地结构，纵梁与横梁的截面尺寸保持一致，保证底部支撑的受力均匀性，落地端的方管端面预先加工了地脚安装孔位，可搭配标准调节地脚使用，既可以抵消地面不平整带来的框架倾斜问题，也能通过调节地脚的高度差，将框架上平面的水平度调整到设备安装要求的公差范围内。

　　框架上部的两根竖直支撑立柱采用与底部框架同规格的方管制作，立柱与底部横梁的连接位置额外增加了三角形加强筋板，筋板分别与立柱侧面、底部横梁上表面满焊固定，大幅提升立柱与底部框架连接位置的抗倾覆、抗侧向载荷能力，避免立柱受侧向推力时出现焊缝开裂或者立柱歪斜的问题。两根立柱的相对内侧预留了标准安装孔位阵列，孔位间距按照通用工装的安装模数设计，可直接固定导向滑轨、工件夹持组件、检测元件安装板等功能部件，不需要用户在立柱上二次钻孔加工，降低现场改制的工作量。立柱顶端设计了小型的安装定位凸台，凸台位置加工有定位销孔与螺纹连接孔，可用于固定顶部的横向承载梁或者功能执行组件，保证上部安装部件的位置精度，减少装配时的找正时间。

　　从安装边界与外形尺寸的适配性来看，这款框架的整体横向跨度控制在1.2米以内，纵向深度控制在0.6米，整体高度不超过0.8米，属于中小型支撑基座的尺寸范畴，既可以单独作为单工位设备的架体使用，也可以多组框架并排拼接，组成更长的生产线工位架体，拼接时仅需要通过相邻框架侧面对应的连接孔位用螺栓锁紧即可，拼接后的整体平面度可通过各自的调节地脚单独调整，适配不同长度的生产线搭建需求。框架的所有方管外露棱边均做了倒角打磨处理，去除焊接飞溅与下料毛刺，避免安装调试过程中划伤操作人员，表面可根据使用场景做喷塑或者喷漆处理，适配车间的整体视觉管理要求。

　　从功能特性上看，这款框架的额定静承载能力可达到200kg以上，完全满足轻型装配、检测、物料承托类场景的载荷需求，框架自身的重量控制在30kg以内，两三个人即可完成搬运与就位，不需要借助起重设备，适合车间内的工位调整与搬迁重组。框架的结构没有多余的冗余设计，所有管材的选型都经过受力校核，在保证结构强度的前提下尽可能控制自身重量，同时方管的中空内腔还可以作为设备布线的走线通道，侧面预留的穿线孔可将设备的电源线、信号线从框架内部引导至对应安装位置，避免线缆外露带来的剐蹭、积尘问题，提升设备整体的整洁度与安全性。在实际使用过程中，这类焊接框架的维护成本极低，仅需要定期检查地脚的锁紧状态、焊缝位置是否出现开裂即可，不需要做特殊的润滑或者保养，长期使用的稳定性远优于铝型材拼接的框架结构，不会出现型材连接位置松动、滑移的问题，适合有一定振动工况的设备使用场景。
