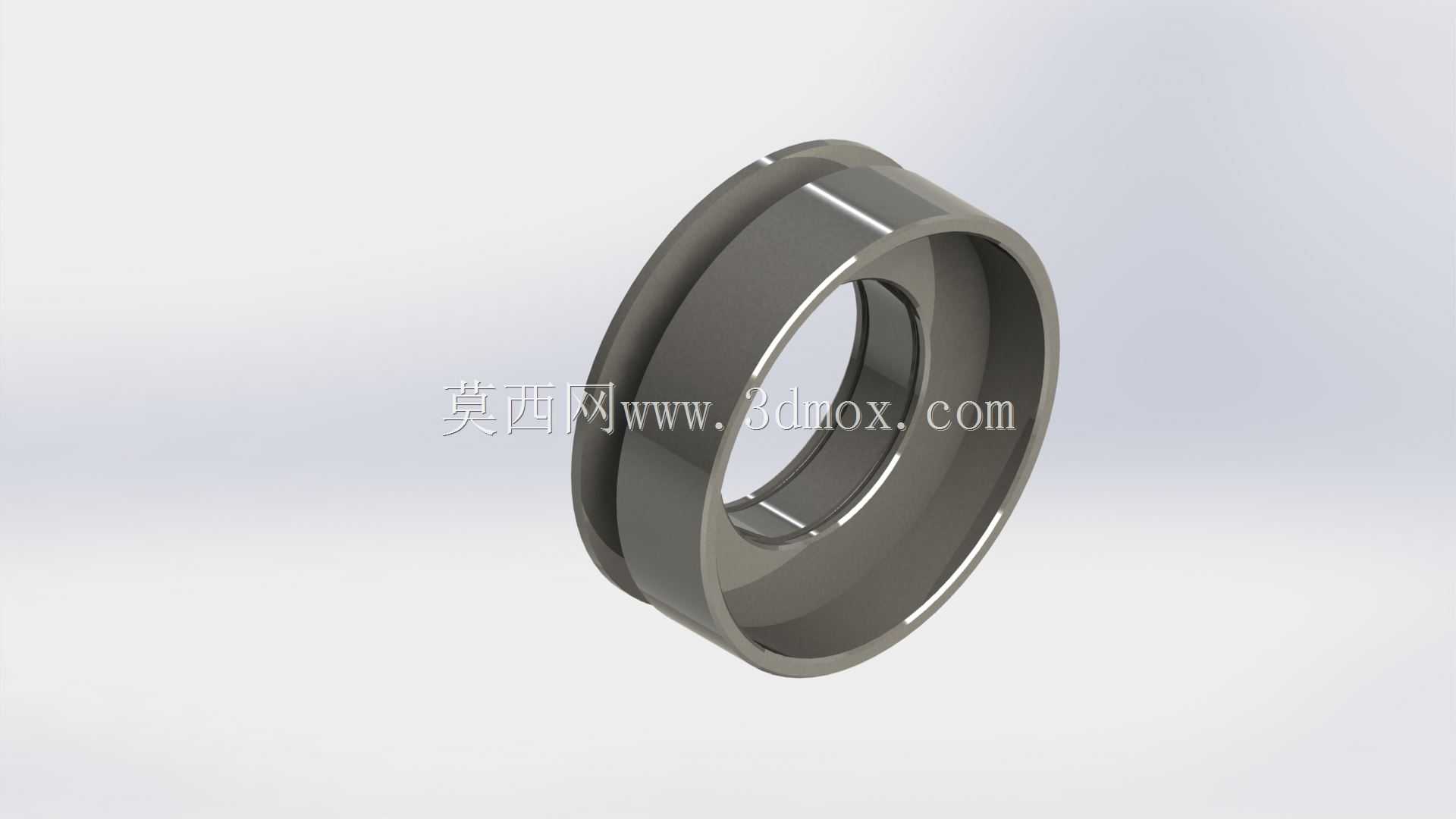

带挡边环形机械衬套结构设计

　　在各类回转类机械结构的设计场景中，这类带单侧挡边的环形衬套是应用频次极高的配套零件，日常做设备改造、非标结构设计时，经常会用到这类零件来做轴系的径向支撑与轴向限位，很多新手工程师在做轴系布局时容易忽略这类衬套的作用，要么直接把轴和安装孔做硬接触配合，要么选了无挡边的普通衬套，最后设备跑起来没多久就出现轴颈磨损、轴向窜动超差的问题，返修的时候还要拆整段轴系，费工费时。

　　从实际使用场景来看，这类衬套多用在中等载荷、中低转速的回转部位，比如小型输送设备的从动辊支撑端、工装夹具的回转销轴处、轻工设备的连杆铰接位置，它的核心作用有两个，一是填充轴与安装基座孔之间的配合间隙，替代基座孔作为磨损消耗件，避免轴件或者基座本体出现磨损——毕竟轴和基座的加工、更换成本远高于衬套，后期维护只需要更换衬套就能恢复配合精度，能大幅降低设备全生命周期的维护成本；二是单侧的挡边结构可以直接承担轴向限位的作用，不需要额外加装轴用挡圈、孔用挡圈或者定位台阶，能简化轴系的零件数量，减少装配环节的工序，尤其是在安装空间比较局促的位置，额外加装挡圈需要预留挡圈槽的加工空间，还会削弱轴或者孔的结构强度，用带挡边的衬套就能直接规避这个问题。

　　做这个零件的三维建模时，首先要明确的是安装边界的约束：首先是内孔尺寸，要和适配的轴径做间隙配合，一般根据使用场景选H7或者H8的公差带，如果是有相对转动的工况，间隙要稍微放大一点，避免热胀之后出现抱轴的问题；外圆尺寸要和基座的安装孔做过渡配合，压装之后不能出现衬套随轴转动的情况，必要时可以在外圆上加工定位凹点，打骑缝螺丝做二次固定；挡边的外径要比安装孔的直径大出足够的尺寸，一般单边留3-5mm的限位宽度就足够，太薄的话长期受轴向力容易出现挡边变形甚至断裂，挡边的厚度也要根据轴向载荷的大小调整，常规工况下厚度取壁厚的1.2-1.5倍就能满足强度要求，不需要做的过厚造成材料浪费。

　　建模过程中要注意几个容易出错的细节：一是内孔和外圆的同轴度公差必须严格控制，一般要控制在0.02mm以内，如果同轴度超差，压装之后内孔会出现偏斜，轴穿进去之后会出现卡滞、转动阻力大的问题，还会造成局部磨损过快；二是挡边和衬套本体的衔接位置要做圆角过渡，不能做直角尖角，直角位置在受载的时候会出现严重的应力集中，反复受交变载荷的话很容易在衔接位置出现裂纹，圆角半径一般取0.5-1mm就可以，同时这个圆角也能在压装的时候起到导向作用，避免压装时刮伤安装孔的孔口；三是衬套的两个端面要保证和内孔轴线的垂直度，尤其是挡边的贴合面，垂直度超差的话，安装之后挡边和基座端面不能完全贴合，会出现局部受力，轴向限位的精度也会受影响。

　　从材料选择的角度来说，这类衬套如果是普通工况用，选45号钢做调质处理就足够，硬度控制在HB220-250，既有足够的强度，也有不错的耐磨性能；如果是有润滑条件、转速稍高的工况，可以选锡青铜或者铝青铜材料，自润滑性能更好，能减少摩擦发热；如果是无油润滑的工况，可以在衬套内壁加工油槽，或者镶嵌固体润滑石墨柱，不用频繁加注润滑脂也能长期稳定运行。

　　实际装配的时候要注意，压装衬套不能直接用锤子敲击挡边位置，要用工装压在衬套的本体端面上，均匀施力把衬套压入安装孔，不然很容易把挡边敲变形，压装之后要检查内孔的尺寸变化，因为压装的时候外圆受挤压，内孔会有轻微的收缩，如果收缩量超过配合公差要求，要用工装铰刀修一下内孔，保证和轴的配合间隙符合设计要求。另外在做结构排布的时候，要预留衬套的拆卸空间，比如在安装孔的对应位置做拆卸螺纹孔，后期更换衬套的时候可以用螺丝把衬套顶出来，不用硬敲硬凿损坏基座。

　　很多工程师在选型这类衬套的时候，容易忽略壁厚的选择，壁厚不是越厚越好，要根据安装空间和载荷大小综合选，一般小尺寸的衬套壁厚取2-3mm，大尺寸的可以取3-5mm，过厚的壁会浪费材料，还会增加不必要的安装空间占用，过薄的话衬套的刚度不足，压装的时候容易变形，使用过程中也容易被压溃。另外挡边的位置也要根据实际安装方向确定，是靠在基座的外侧还是内侧，要提前在建模的时候确认好装配方向，避免做反了挡边位置，导致零件加工出来没法用。

　　在做三维模型的细节处理时，不需要做多余的装饰结构，所有结构都要服务于功能需求，比如如果需要润滑的话，可以在挡边上加工润滑油孔，和内壁的油槽连通，润滑脂可以从油孔注入直接到摩擦面，不用额外加装润滑管路；如果是有防尘需求的工况，可以在衬套的内孔外端加工防尘圈槽，加装防尘密封圈，避免外界的粉尘、碎屑进入摩擦面，加速衬套和轴的磨损。这类零件虽然结构简单，但是在整个机械结构里起到的作用非常关键，很多设备的故障点都出在这类不起眼的小零件上，设计的时候把每个细节的公差、配合、受力情况考虑到位，才能减少后期的维护麻烦，提升整个设备的运行稳定性。
