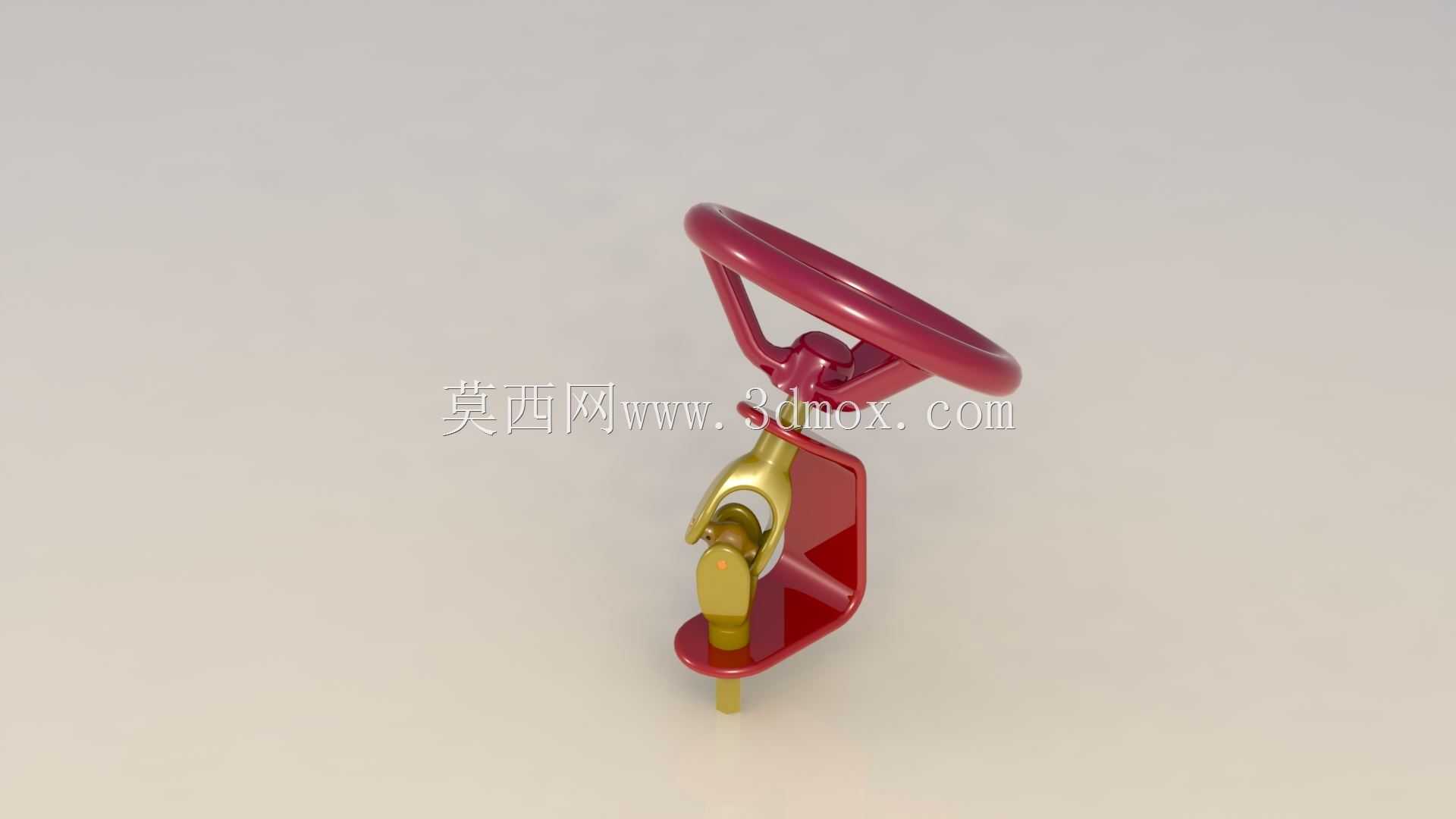

环形把手式快锁压紧连接组件结构

　　在各类需要频繁开合、快速锁紧的工装夹具、小型设备舱门、检具定位工位上，这类带环形操作把手的压紧锁止组件是非常常见的手动操作构件，日常产线换型、设备日常维护开盖、工装快速装夹的场景里，操作人员不需要额外借助扳手等工具，单手握持环形把手转动即可完成锁止与释放动作，操作动作幅度小，发力手感顺畅，能有效降低一线操作人员的重复操作疲劳度。从结构设计逻辑来看，这套组件采用了偏心压紧的核心工作原理，上部的环形把手和中部的金色铰接压臂为刚性联动结构，当把手绕固定转轴转动到锁止工位时，铰接压臂会随偏心轨迹下行，对被压紧件施加稳定的垂直压紧力，反向转动把手即可快速抬升压臂，释放被压紧的部件，整个动作行程控制在合理范围内，

　　不会出现操作过位导致的结构干涉问题。安装层面，组件的L型固定支座是核心安装基准，支座底部带定位安装凸台，安装时需要在对应的安装板上加工匹配的定位孔与固定螺丝孔，凸台插入定位孔后可以抵消锁止操作时产生的侧向扭转力，避免长期使用后固定螺丝出现松动移位；支座的竖直立板上加工有铰接轴安装孔，孔位的同轴度公差需要控制在IT7级以内，保证把手转动时没有卡滞、旷量过大的问题，铰接轴与孔的配合选用间隙配合，表面做硬化处理降低长期转动带来的磨损。功能特性上，这套组件的锁止状态具备自锁能力，当把手转动到锁止终点位置时，铰接压臂的受力点会越过偏心结构的死点位置，即使受到被压紧件的反向弹力，也不会出现意外松脱的情况，不需要额外增加防松结构；

　　环形把手的截面做了圆弧过渡处理，握持时没有尖锐棱角，表面做喷塑处理提升防滑性能，即使操作人员佩戴劳保手套也能稳定施力。中部的压臂端部做了圆弧接触面设计，和被压紧件接触时不会刮伤工件表面，压臂的转动角度经过校核，在释放状态下抬升高度足够避开被压紧件的取放路径，不会出现工件装拆时和压臂发生磕碰的问题。从安装边界尺寸来看，固定支座的安装孔位间距、凸台伸出长度、把手转动的最大外轮廓半径都做了紧凑化设计，在保证操作力臂足够的前提下，尽可能缩小了组件的整体占用空间，适合在安装空间局促的小型工装、便携设备上使用；锁止状态下的压紧力可以通过铰接点的偏心距调整，常规设计下的压紧力可以满足大部分薄板件、小型舱盖的压紧固定需求，

　　不需要额外增加压紧力调节结构。实际应用中，这类组件常被用在小型焊接工装的快速压紧、非标设备的检修门快锁、木质或金属包装箱的箱盖锁止、试验夹具的试样快速固定等场景，相比传统的螺栓压紧、搭扣锁结构，它的操作速度更快，锁止状态的反馈更直接，操作人员只需要凭手感就能确认是否锁止到位，不需要反复检查紧固状态。结构建模过程中，需要重点校核铰接点的运动轨迹，模拟把手从释放到锁止全行程中压臂的位置变化，避免出现行程不足导致压不紧、或者行程过大导致结构卡死的问题；各个转动配合面需要预留合理的间隙，考虑实际加工中的尺寸公差、表面处理层厚度带来的尺寸变化，避免实物装配时出现转动不畅的问题；固定支座的折弯处需要做圆角过渡，降低应力集中，保证长期反复操作下支座不会出现断裂变形。
