外螺纹加工用板牙式螺纹切削构件

　　在常规机械加工的外螺纹制备场景里，这类板牙结构的螺纹切削构件是小批量螺纹加工、现场螺纹修复作业里绕不开的实用工装，和车床挑扣、螺纹铣削的加工方式不同，它不需要复杂的设备装夹找正，手持配套板牙架或者装在简单攻丝工装里就能完成外螺纹的成型加工，在设备维保、小型五金件加工、管线安装现场的使用频率极高。从实际功能来看，这个构件的核心作用是在圆柱形坯料外表面切削出标准牙型的外螺纹，不管是普通粗牙螺纹、细牙螺纹，只要对应牙型参数匹配，就能完成对应规格螺纹的加工，相比单齿螺纹车刀，它的多刃口同步切削特性可以一次走刀完成螺纹成型，加工效率对现场作业来说足够实用，而且对操作工人的技能要求更低，不需要掌握车床螺纹进给的挂轮、走刀控制技巧，

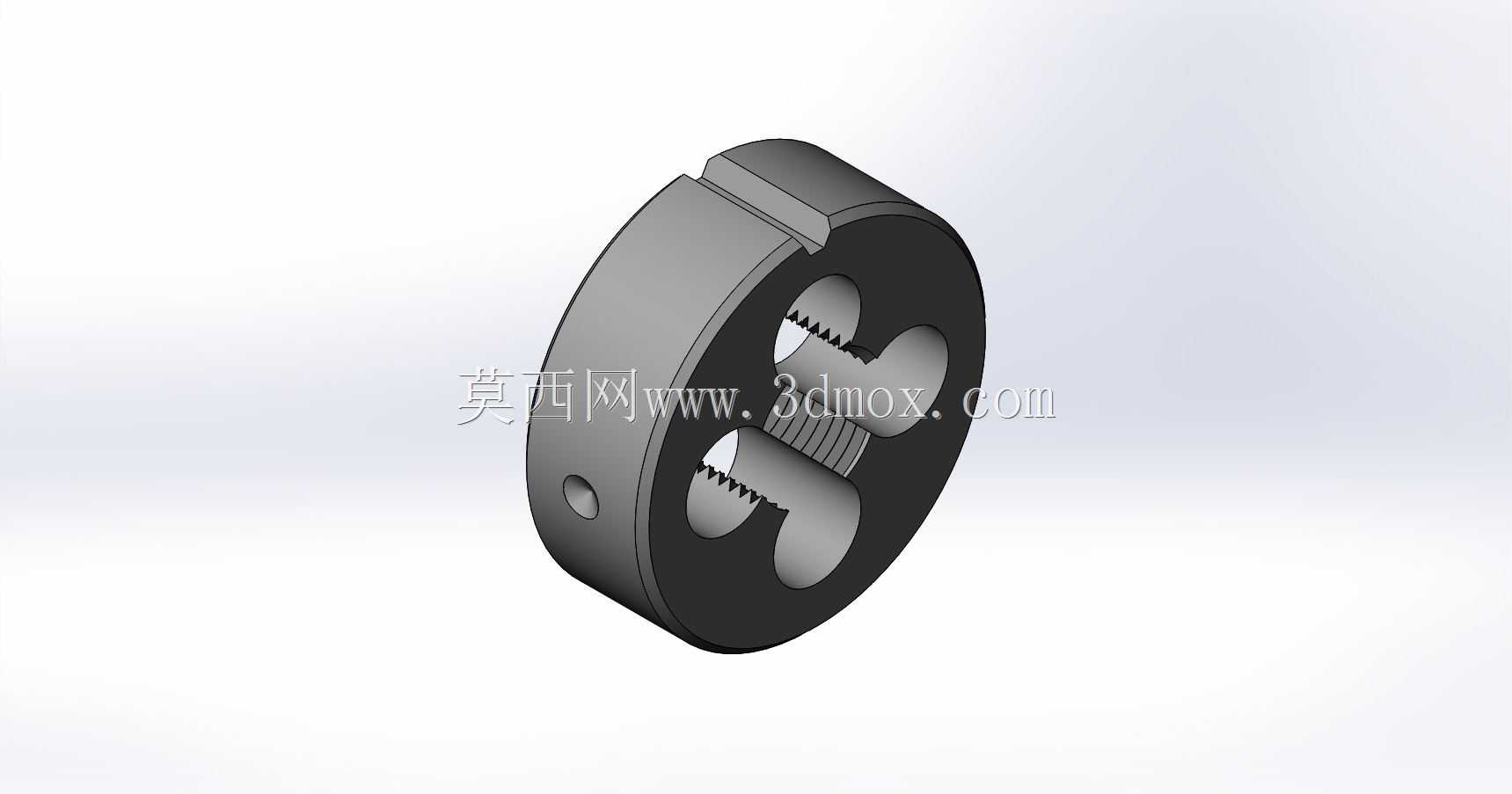

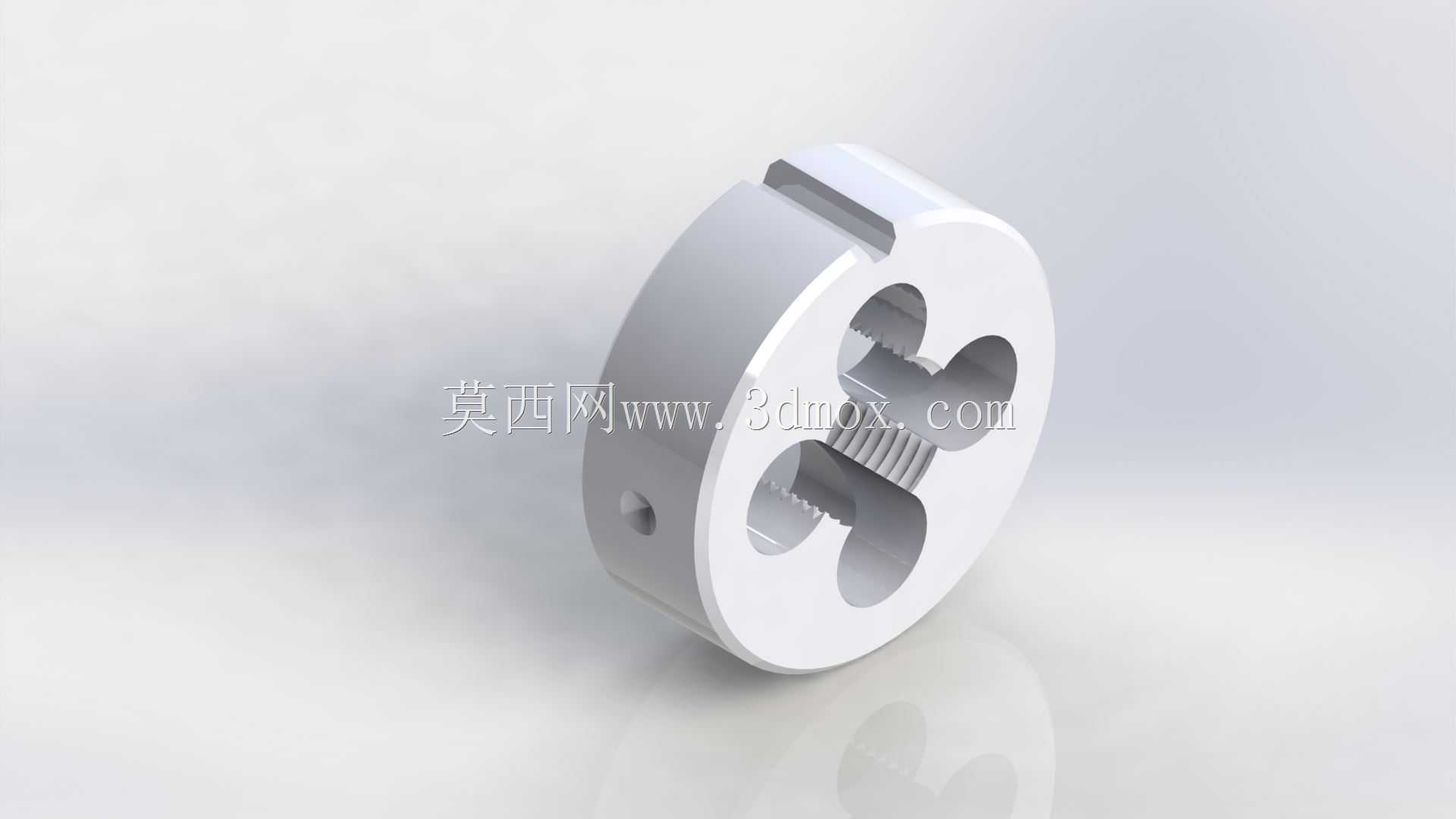

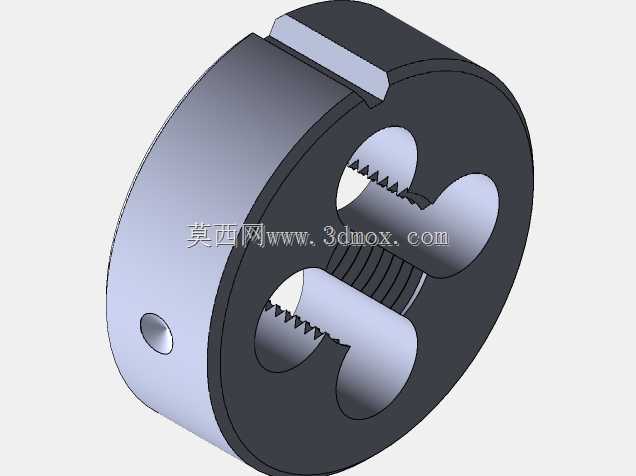

　　普通钳工经过简单培训就能操作。从结构设计逻辑来看，这个圆形本体的结构是经过长期工业验证的成熟构型，本体上对称分布的排屑槽是设计里的关键细节，切削过程中产生的金属切屑会顺着这些弧形槽排出，不会卡在牙刃和工件之间刮伤已加工的螺纹表面，也避免切屑挤压造成牙刃崩损；本体上的定位小孔和侧边的紧固缺口，是和板牙架配合的装夹结构，装夹时板牙架的紧固螺钉会顶入这个小孔，侧边的缺口则用来传递扭矩，避免加工过程中构件和架体之间打滑，保证切削扭矩稳定传递到切削刃上。中间的内孔分布的多组切削牙刃，每个牙刃都做了合理的切削角度设计，切入端有导向锥面，加工时可以顺利引导坯料进入切削区域，不会出现啃边、歪牙的问题，

　　校准部分的牙型精度直接决定了最终加工出的螺纹精度，能保证螺纹的牙型角、螺距符合通用螺纹标准，加工后的螺纹可以和对应规格的螺母顺利旋合，满足常规的螺纹连接强度要求。从安装边界和尺寸适配的角度来说，这类圆形板牙的外径尺寸是和加工螺纹规格对应的标准系列，不同螺纹规格对应的板牙外径有统一的行业尺寸规范，配套的板牙架也对应做了适配的装夹内径，选型时只要确认加工螺纹的规格、牙距，就能匹配到对应尺寸的板牙和配套架体，不需要额外做定制化的装夹改造；本体的厚度尺寸也经过合理设计，既保证了足够的校准刃长度来保证螺纹精度，又不会因为厚度过大增加不必要的切削扭矩，让手动操作时的发力更顺畅。在实际使用场景里，这类构件除了在钳工台做小型零件的外螺纹加工，

　　更多时候会用在设备安装现场的管线螺纹加工，比如水电安装里的镀锌管外螺纹加工、设备维修时损坏的外螺纹修复，遇到现场没有大型螺纹加工设备的情况，用这套构件配合简单的架体就能快速完成作业，不需要把工件拆下来运回车间加工，能大幅缩短现场维保的停机时间。设计这类构件的三维模型时，核心要把控的是牙型的参数准确性，牙型角、螺距、牙高的参数必须和对应标准完全一致，否则加工出的螺纹会出现旋合不畅、连接强度不足的问题；排屑槽的弧形角度、切削刃的后角角度也要符合实际切削的力学要求，角度不合理会导致切削阻力过大、排屑不畅，直接影响实际使用的切削效果；装夹用的小孔和缺口的位置要对称分布，保证装夹后受力均匀，不会因为偏载导致板牙在架体内晃动，造成加工出的螺纹出现锥度、牙型歪斜的缺陷。和其他螺纹加工刀具相比，这类板牙结构的螺纹切削构件成本更低，携带方便，对使用场景的适配性更强，虽然不适合大批量的螺纹量产加工，但在小批量加工、现场作业、应急维修的场景里，它的实用性是其他高端螺纹加工设备无法替代的，也是五金加工、设备维保领域必备的基础工装构件。
