车床传动用双联齿轮结构设计

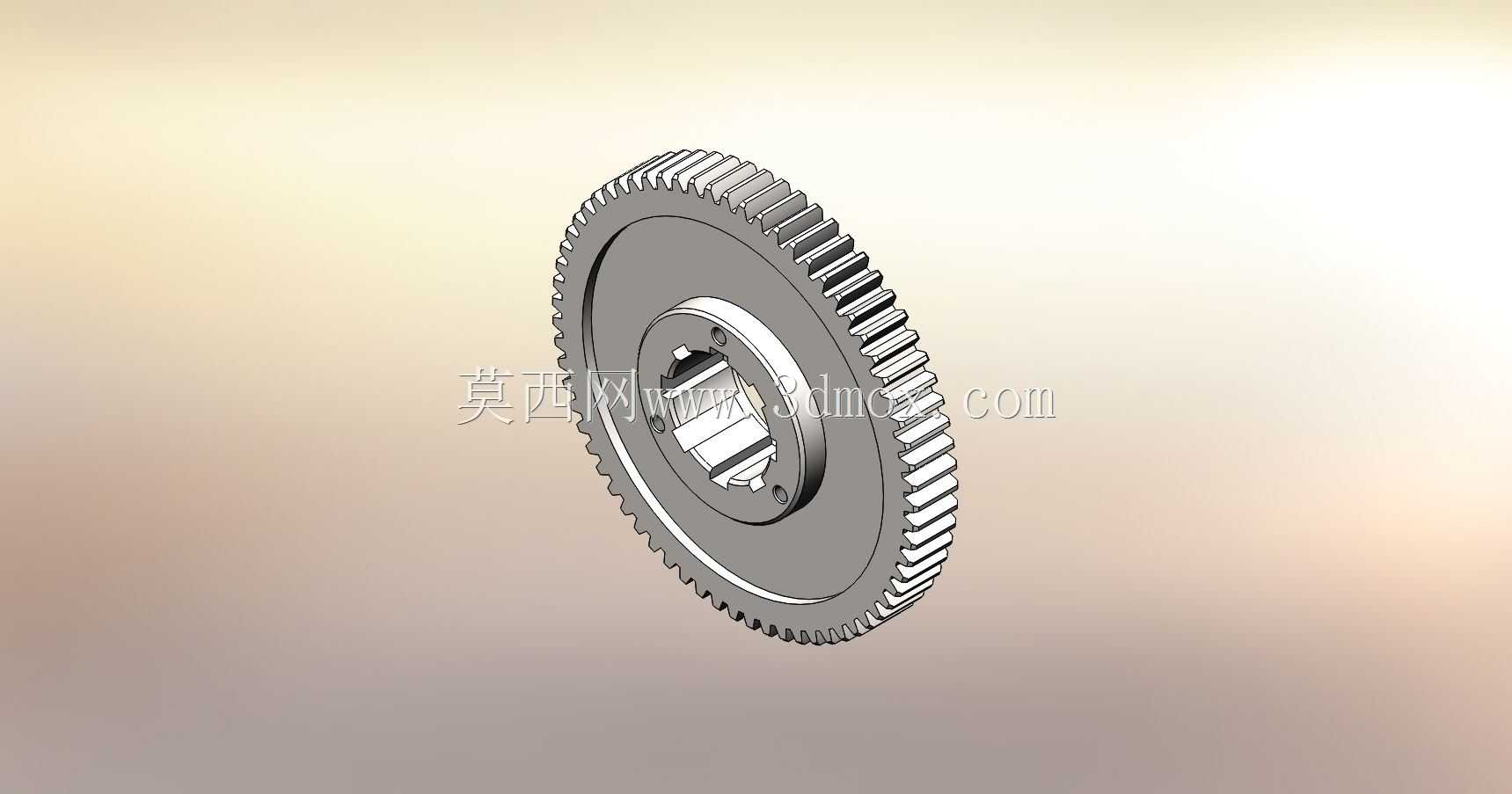

　　在普通卧式车床的主轴箱与进给箱传动链中，这类带花键内孔的双联齿轮是承担转速切换、扭矩传递的核心执行零件，日常车间里不管是粗车45号钢棒料的大扭矩低速工况，还是精车有色金属件的高速进给工况，都需要靠这类齿轮在花键轴上的滑移啮合，完成不同传动比的切换，匹配不同加工工序的转速需求。做这个零件的三维结构设计时，首先要卡准的是安装边界：内花键的参数必须和对应滑移轴的外花键完全适配，保证齿轮轴向滑动时无卡滞，周向传动时无间隙窜动，齿部的设计要区分主副齿圈的模数与齿数，大齿圈对应低速大扭矩传动，齿厚要预留足够的抗弯截面，小齿圈对应高速传动，齿面粗糙度与形位公差要求更高，减少高速啮合时的振动与噪音。从实际应用场景来看，

　　这类齿轮长期在封闭的齿轮箱油浴环境里工作，设计时要考虑齿面的润滑导流结构，轮毂端面的倒角要适配拨叉的推动行程，避免拨叉在推动齿轮滑移时出现干涉，齿轮两端的止推面要做平面度管控，减少滑移时的摩擦阻力。很多刚入行的结构设计人员做这类齿轮时，容易只盯着齿形参数做文章，忽略了安装配合的细节：比如内花键的倒角长度如果不够，齿轮装配时很难顺利套入花键轴，齿圈与轮毂的过渡圆角如果过小，长期受交变扭矩作用时很容易在应力集中位置出现断裂，齿轮的动平衡等级也要匹配车床主轴的最高转速要求，不然高速运转时的振动会直接传导到主轴，导致加工工件出现振纹，影响表面加工质量。从外形尺寸的匹配逻辑来说，这类齿轮的最大外径要和齿轮箱内壁预留足够的安全间隙，

　　避免运转时齿顶蹭到箱体内壁，轮毂的伸出长度要适配相邻齿轮的轴向间距，防止变速挂挡时出现同时啮合两个档位的打齿故障，齿宽的设计既要保证啮合时的接触面积足够传递额定扭矩，也要控制滑移时的摩擦阻力，避免拨叉受力过大出现变形。在实际的设备维护场景里，这类齿轮是车床齿轮箱里的易损件，长期的滑移挂挡、交变载荷冲击会导致齿面磨损、花键间隙变大，三维建模时把各个配合面的参数做准，后续做备件生产、故障替换时就能直接提取加工参数，不用反复测绘核对，能大幅减少维修停机时间。设计过程中还要考虑加工工艺的可行性：齿部的滚齿、插齿加工余量要预留合理，内花键的拉削加工退刀槽尺寸要符合刀具的作业要求，热处理时的吊装孔位置要避开应力集中区域，

　　减少淬火过程中的零件变形，保证最终加工出来的零件精度能满足装配要求。不同于通用标准齿轮，车床专用的这类滑移齿轮要和整机的传动链参数完全匹配，齿数的搭配要能覆盖车床设计的全部转速区间，齿向的修形要考虑负载下的轴系变形，保证满负荷切削时齿面的接触印痕均匀，不会出现局部偏载导致的早期点蚀失效。
