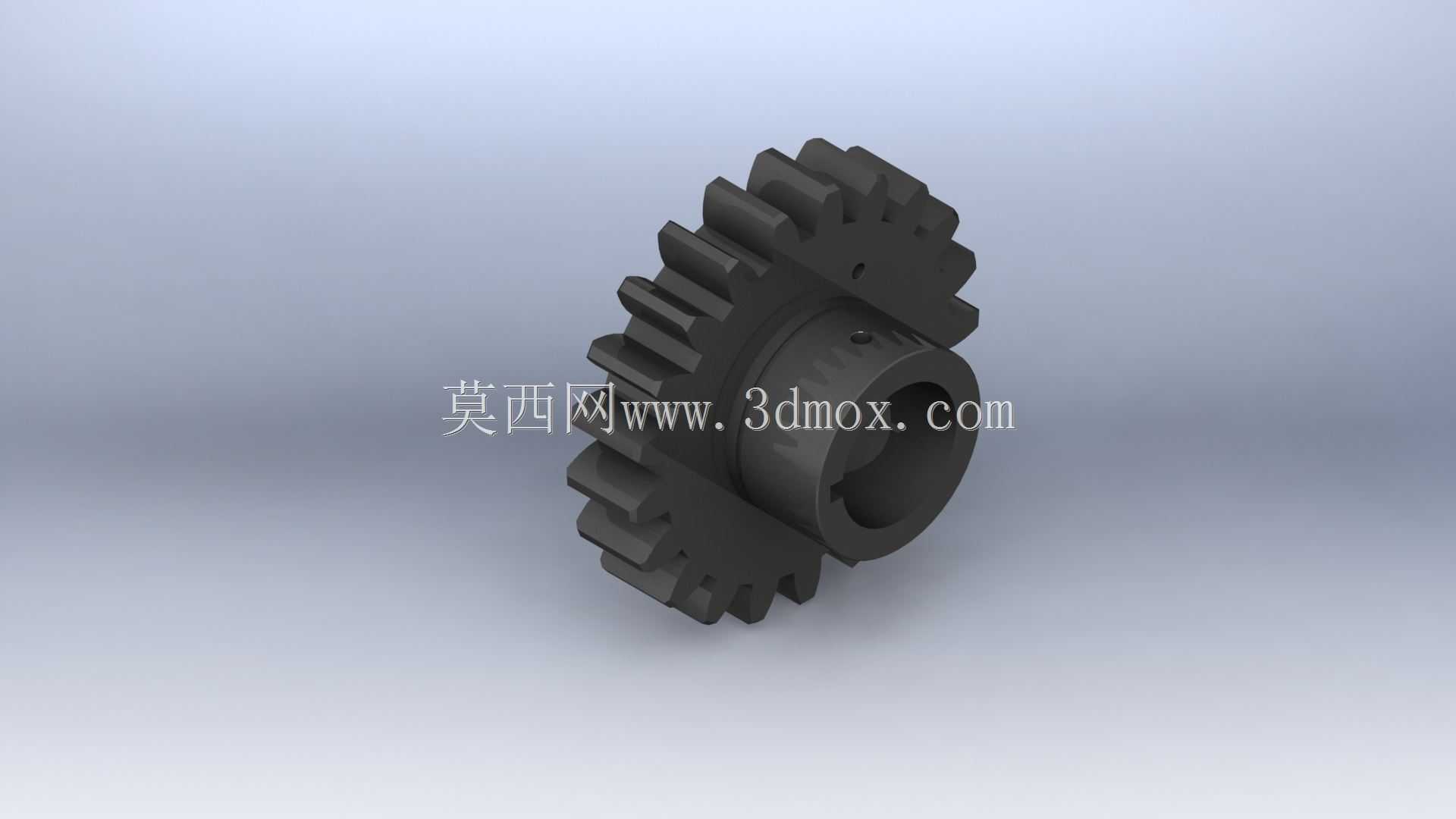

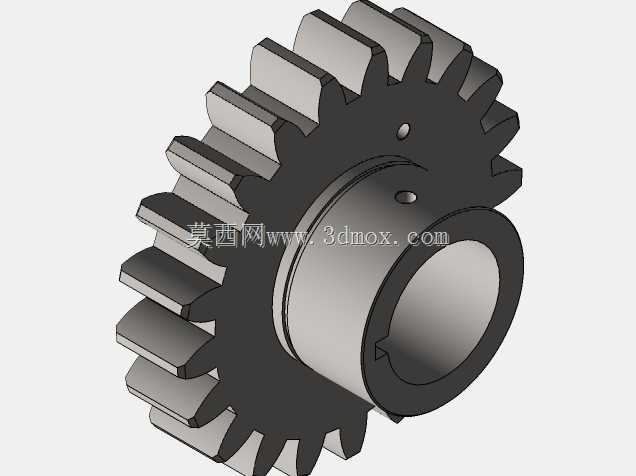

带键槽轮毂直齿圆柱传动齿轮结构

　　这款直齿圆柱齿轮的轮毂部分采用一体式结构设计，中心通孔加工有标准键槽，可与对应规格的传动轴通过平键实现周向固定，避免传动过程中齿轮与轴之间出现相对打滑，保证扭矩传递的可靠性。轮齿部分采用标准渐开线齿形设计，齿向与齿轮轴线完全平行，啮合传动过程中无轴向分力，对支撑轴承的轴向载荷要求更低，适合在中低速、中等载荷的开式或半开式传动场景中使用。从安装边界来看，齿轮的轮毂轴向长度略大于轮齿的齿宽，安装时轮毂端面可与轴肩贴合实现轴向定位，无需额外加装定位套即可完成轴向固定，简化了装配环节的零件数量。轮缘与轮毂之间采用实心辐板连接，没有减重孔设计，整体刚性更强，可承受一定的冲击载荷，适合在农机输送机构、小型机床进给箱、

　　轻工包装设备的传动链中作为定比传动元件使用。设计过程中优先保证了齿形的加工工艺性，齿根部分做了标准圆角过渡，避免热处理和传动受力时出现应力集中导致断齿，齿顶部分保留了标准齿顶高，啮合重合度符合通用传动要求，传动过程中运行平稳，噪音水平低于同参数的斜齿轮在低速工况下的表现。实际选型适配时，需要注意中心孔的直径与传动轴直径的公差配合，键槽的尺寸需与所选平键的规格匹配，安装前需清理键槽内的毛刺，避免装配时出现卡滞。齿轮的齿面可根据实际使用场景选择不同的热处理工艺，若用于长期连续运转的传动场景，可对齿面进行高频淬火处理提升表面硬度，延长使用寿命；若用于轻载、间歇运转的手动调节机构，采用常规调质处理即可满足使用要求。这类直齿轮的传动比恒定，

　　在传动链中可作为主动轮或从动轮使用，与同模数的其他直齿轮啮合时中心距需严格按照两齿轮分度圆半径之和进行设计，安装时需保证两齿轮的轴线平行度误差在允许范围内，否则会出现轮齿偏载、局部磨损加剧的问题。从结构细节来看，轮毂上的键槽为通槽设计，键的安装和拆卸都较为方便，后期维护更换时无需复杂的工装即可完成拆装。轮齿的端面没有额外的倒角设计，装配时需注意避免磕碰齿端造成齿形变形，影响啮合精度。整体结构没有复杂的曲面特征，无论是采用铣齿、滚齿还是插齿工艺都可以完成加工，生产制造成本较低，适合批量配套使用。在小型输送线的动力传动环节，这类齿轮常与链轮、带轮配合使用，将电机输出的扭矩传递到输送辊筒上；在台式钻床的进给机构中，这类齿轮可与齿条配合，将旋转运动转换为直线运动，实现主轴的进给动作；在小型食品加工设备的传动系统中，这类齿轮因无轴向力、装配简单的特点，也被广泛用于各传动节点的动力传递。
