盘形直齿插齿刀三维结构设计

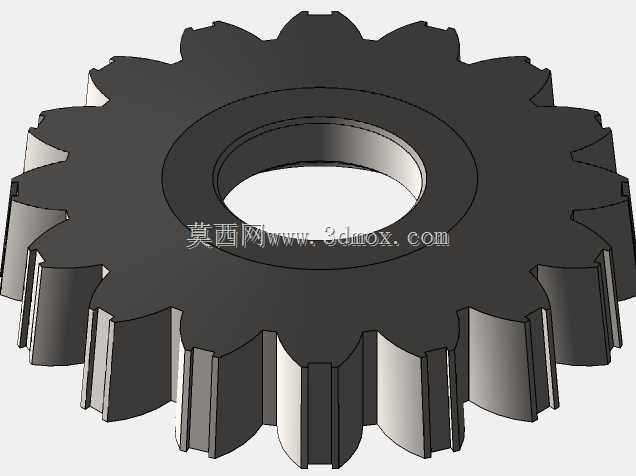

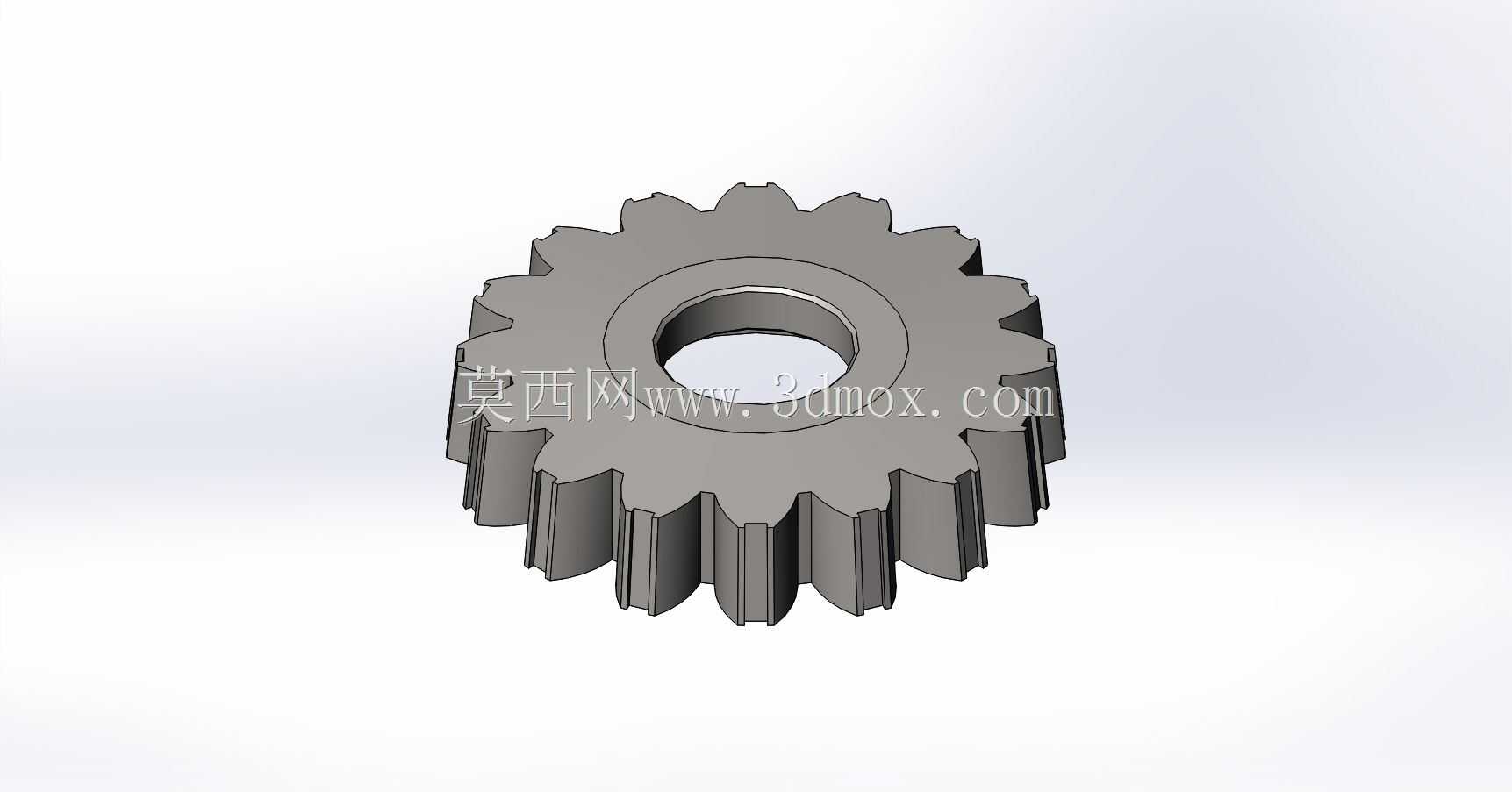

　　在齿轮加工的工序场景里，插齿刀是完成内啮合齿轮、带台肩齿轮、多联齿轮等特殊结构齿形切削的核心刀具，相比滚齿加工，插齿工艺的切入行程更短，对于结构受限的齿轮工件，能避免滚齿时的刀具干涉问题，在中小模数齿轮的批量精加工、修配作业中应用十分广泛。这款盘形直齿插齿刀的结构设计，完全围绕插齿机的装夹基准与切削运动逻辑展开，中心的通孔是安装定位基准，与插齿机主轴的定位轴径采用间隙配合设计，装配时通过端面的压紧结构实现轴向固定，保证刀具在往复切削运动中不会出现径向窜动与轴向偏移。刀具的齿形部分是核心工作区域，每个刀齿都设计有前角与后角，前角沿刀齿端面均匀分布，保证切削时切屑能顺利排出，减少切削阻力；后角沿齿向方向做渐缩设计，保证每次刃磨前端面后，

　　刀齿的齿形精度仍能满足加工要求，不会因为刃磨导致齿厚超差。从外形尺寸来看，这款插齿刀的外径根据被加工齿轮的模数、齿数匹配设计，齿顶圆、分度圆、齿根圆的参数严格按照啮合原理推导，保证插齿过程中刀具与工件的展成运动符合渐开线啮合规律，加工出的齿轮齿形误差、齿向误差都能稳定达到通用传动齿轮的精度要求。刀体部分采用整体式结构，没有焊接或拼接结构，保证高速往复切削时的整体刚性，避免切削振动导致的刀齿崩损，也能减少刀具动平衡的调校难度。在实际加工场景中，这类插齿刀既可以用于普通插齿机的手动进给加工，也能适配数控插齿机的自动加工流程，加工时刀具随主轴做上下往复切削运动，同时与工件保持严格的展成运动关系，每一次往复行程完成一个微小的切削进给，

　　逐步包络出完整的齿轮齿形。设计过程中，刀齿的容屑槽尺寸经过反复校核，保证切屑有足够的容纳空间，不会因为切屑堵塞刮伤已加工的齿面，同时容屑槽的圆角设计也能减少刀齿根部的应力集中，提升刀具的抗冲击寿命。安装边界方面，刀具的中心通孔直径、端面的压紧面平面度都有严格的公差要求，安装时需要保证刀具定位端面与主轴轴线的垂直度，避免加工出的齿轮出现齿向锥度误差；刀具的总厚度也匹配插齿机的主轴行程范围，保证全行程切削时刀具有足够的刃磨余量，不会因为刃磨几次就达到报废厚度。在齿轮修配车间的小批量加工场景中，这类插齿刀还可以通过修磨前角调整切削性能，针对不同硬度的齿轮材料，适配对应的切削参数，加工45钢调质齿轮、

　　40Cr淬火前齿轮都能获得稳定的齿面粗糙度。不同于滚刀的连续切削逻辑，插齿刀的往复切削运动对刀齿的冲击韧性要求更高，因此刀齿的齿根过渡曲线设计得十分平滑，避免应力集中导致的打刀问题，同时每个刀齿的切削刃都做了钝化处理，减少初期切削时的刃口崩损。在多联齿轮的加工场景中，这款插齿刀的外径设计避开了相邻台肩的干涉距离，加工小齿圈时不会刮碰大齿圈的端面，这也是滚刀无法实现的加工优势，在变速箱齿轮、减速机齿轮的生产线上，这类插齿刀是不可或缺的加工刀具。
