法兰式安装连接座结构设计

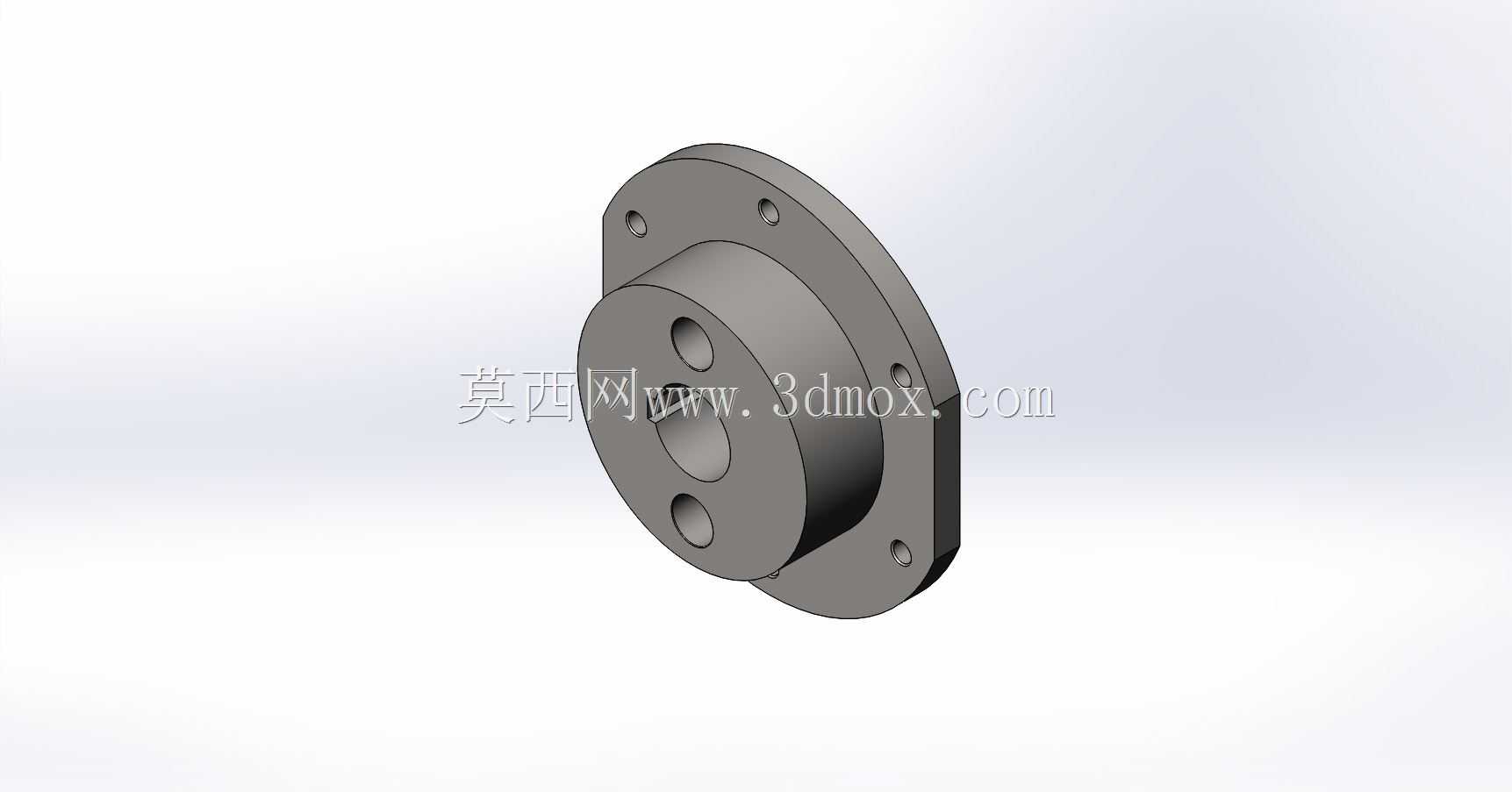

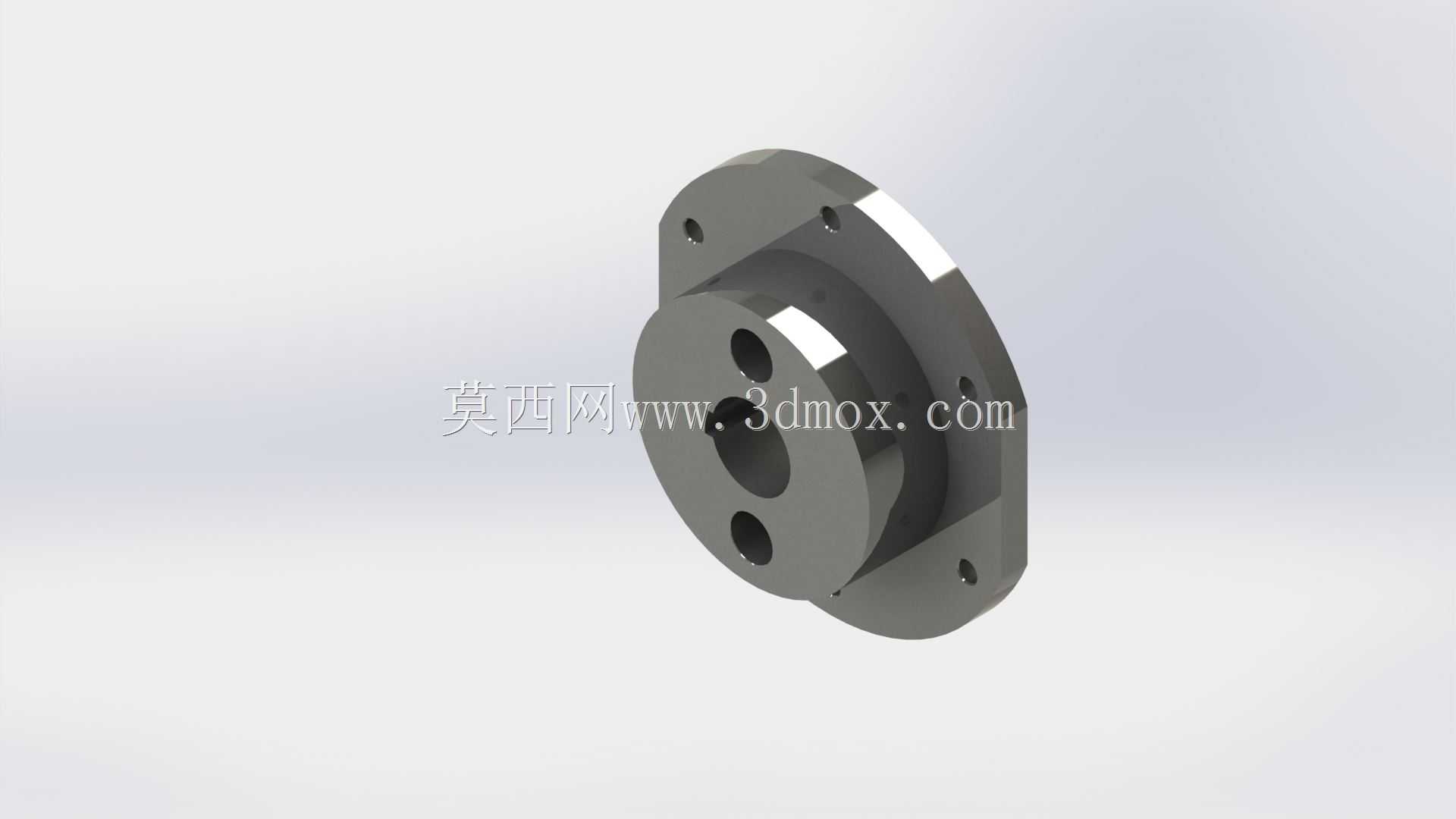

　　配合端面的密封槽（图中未完全展示细节但结构预留了密封安装位）可满足低压工况下的密封需求，防止介质泄漏或者外界粉尘进入配合面。围绕中心孔的环形凸台结构，一方面提升了零件整体的抗弯刚度，减少连接座在承受径向载荷时的形变量，另一方面可作为对接部件的轴向定位止口，装配时无需额外调整同轴度，依靠止口配合即可保证两侧对接部件的同轴精度，大幅降低现场装配的调校工作量。安装孔的布设经过受力校核，菱形法兰侧的四个安装孔沿法兰轮廓均匀分布，孔位距离中心的距离经过优化，既保证螺栓拧紧时有足够的操作空间，又能让螺栓连接的压紧力均匀覆盖整个法兰结合面，避免局部压紧力不足导致的连接松动；圆形对接侧的三个安装孔采用非等径设计？不对，仔细看结构，在各类工业传动、管路布设以及设备模块化组装场景中，法兰类连接支承件是应用频次极高的基础结构件，这类零件承担着部件对接、载荷传递、位置定位的核心作用，其结构设计的合理性直接影响整套设备的装配精度与运行稳定性。本次设计的法兰式连接座，采用双侧异形法兰对接结构，区别于常规圆形法兰的对称设计，一侧为带切边的菱形安装法兰面，另一侧为同轴圆形对接法兰面，这种非对称结构主要适配安装空间受限的设备舱内部布设场景，切边结构可有效避让周边相邻的管线、凸台结构，避免装配过程中出现干涉问题。从功能特性来看，该零件中心设置阶梯通孔，可用于穿设传动轴、输送管路或者定位芯轴，孔壁的阶梯结构可实现轴向定位，

　　圆形侧的三个孔为螺纹安装孔，用于直接锁紧对接的功能部件，比如轴承端盖、泵体连接段或者传感器安装座，螺纹孔的深度经过计算，可保证足够的螺纹啮合长度，承受常规工况下的轴向拉脱力与径向剪切力。设计过程中首先明确了安装边界条件：该连接座的安装面到对接面的轴向总长度控制在适配窄空间安装的尺寸范围，最大外圆直径满足小功率传动单元的对接需求，所有安装孔的中心距公差按照IT7级精度设定，止口配合面采用H7/h6的间隙配合，既保证装配时的顺畅性，又能控制同轴度误差在0.02mm以内，满足高速旋转轴系的支承精度要求。材质选用方面默认适配45号钢调质处理，硬度控制在HB220-250，兼顾结构强度与切削加工性能，若应用在腐蚀工况场景，

　　可直接替换为304不锈钢材质，结构无需做额外修改，仅需调整表面处理工艺即可。在实际设备应用中，这类连接座常被用在小型减速机的输出端对接、液压管路的转角连接、自动化设备的模组支承位置，比如皮带输送线的驱动端支承座，就可采用该结构直接将驱动电机的输出轴与传动辊筒连接，法兰侧固定在输送线的侧板上，另一侧对接轴承座，省去了额外的转接板设计，减少整体装配的零件数量，降低设备的整体制造成本。结构的壁厚设计经过刚度仿真验证，法兰最薄处的壁厚满足1.5倍额定载荷下的形变量不超过0.01mm的要求，不会因为长期受载出现塑性变形，连接座的边角位置全部设置R2-R3的铸造圆角或者加工圆角，避免应力集中导致的零件开裂问题，尤其是在变载荷冲击工况下，

　　圆角结构可大幅提升零件的疲劳寿命。另外，零件的所有安装端面都设置了0.8μm的表面粗糙度要求，保证结合面的贴合度，非配合面采用喷砂氧化处理（钢件为发黑处理），提升表面防锈能力，同时外观质感更统一。很多设计人员在做这类连接座时容易忽略安装孔的沉头结构，该设计中所有穿螺栓的通孔都设置了适配对应螺栓头的沉头座，沉头座的深度保证螺栓拧紧后头部不高出法兰端面，避免突出的螺栓头与周边部件产生刮擦，同时沉头座的端面与孔轴线保持垂直，防止螺栓拧紧时出现偏斜，导致螺栓受附加弯曲应力而断裂。从建模逻辑来看，该零件采用旋转加拉伸切除的组合建模方式，先绘制中心回转体的截面轮廓旋转生成主体结构，再拉伸生成菱形法兰的切边部分，之后依次切除各个安装孔、中心阶梯孔，最后添加圆角与倒角特征，建模过程中所有特征全参数化关联，后续若需调整安装尺寸、孔径大小，仅需修改对应参数即可快速生成新的结构，无需重新绘制草图，大幅提升衍生设计的效率。在装配验证环节，该结构可直接与标准GB/T 9119法兰对接部分尺寸兼容，同时非标的切边结构又能适配特殊安装空间的需求，兼顾了标准件的通用性与定制件的适配性，在非标自动化设备的快速设计中，这类参数化的连接座模型可直接调用，减少重复建模的工作量，同时经过受力验证的结构也能避免设计失误导致的后期返工问题。
