四爪卡盘基体及卡槽结构设计

　　该卡盘基体结构主要应用于普通车床、内外圆磨床以及专用回转加工设备的工件装夹环节，作为机加工装夹系统的核心承载部件，其结构精度直接决定回转加工的形位公差控制能力。从实际加工场景来看，这类带等分卡槽的卡盘体，适配异形件、非回转对称工件的装夹需求，相比自定心三爪卡盘，单爪独立调整的卡槽结构可实现偏心工件的找正装夹，在小批量修配、异形件加工场景中应用占比极高。

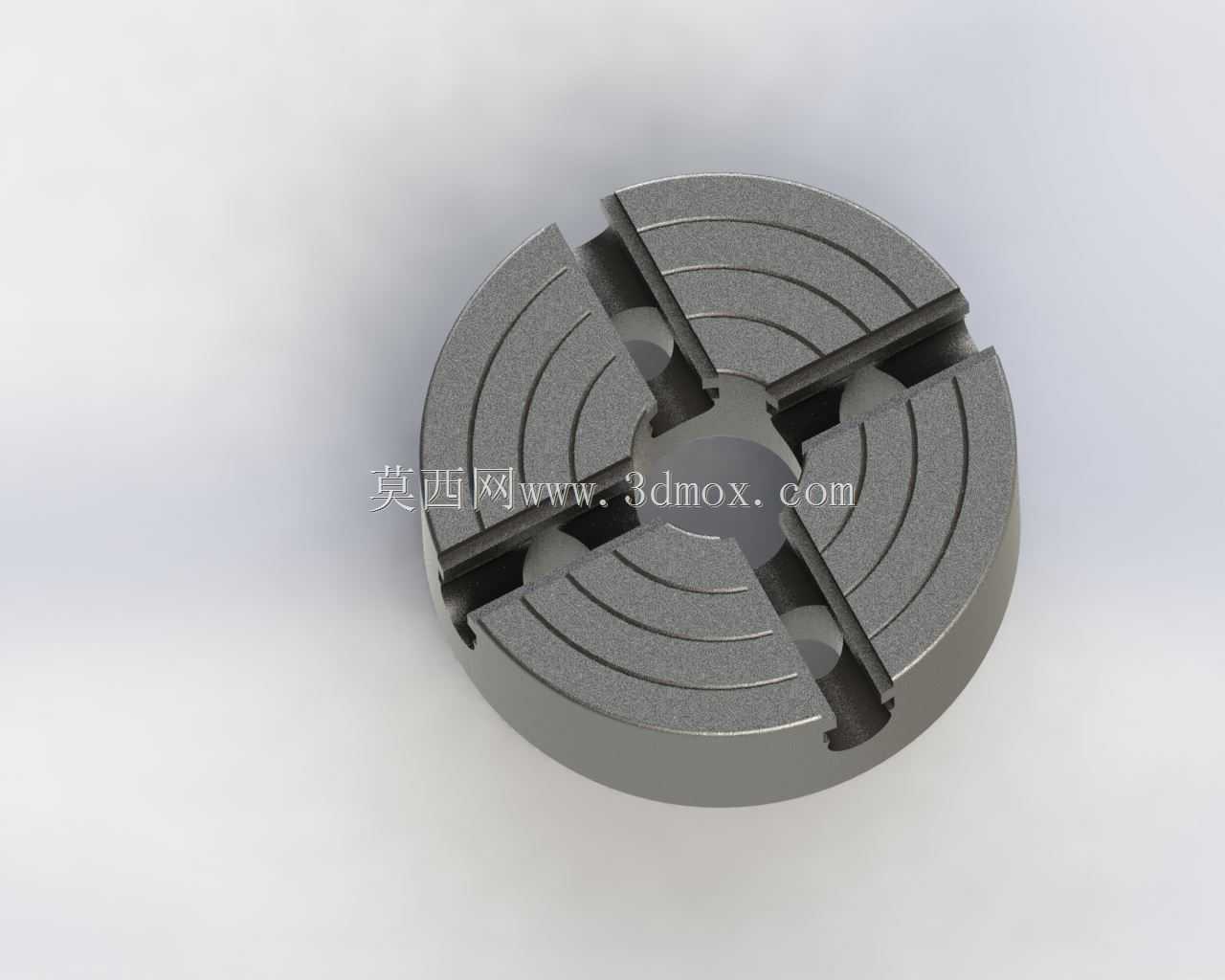

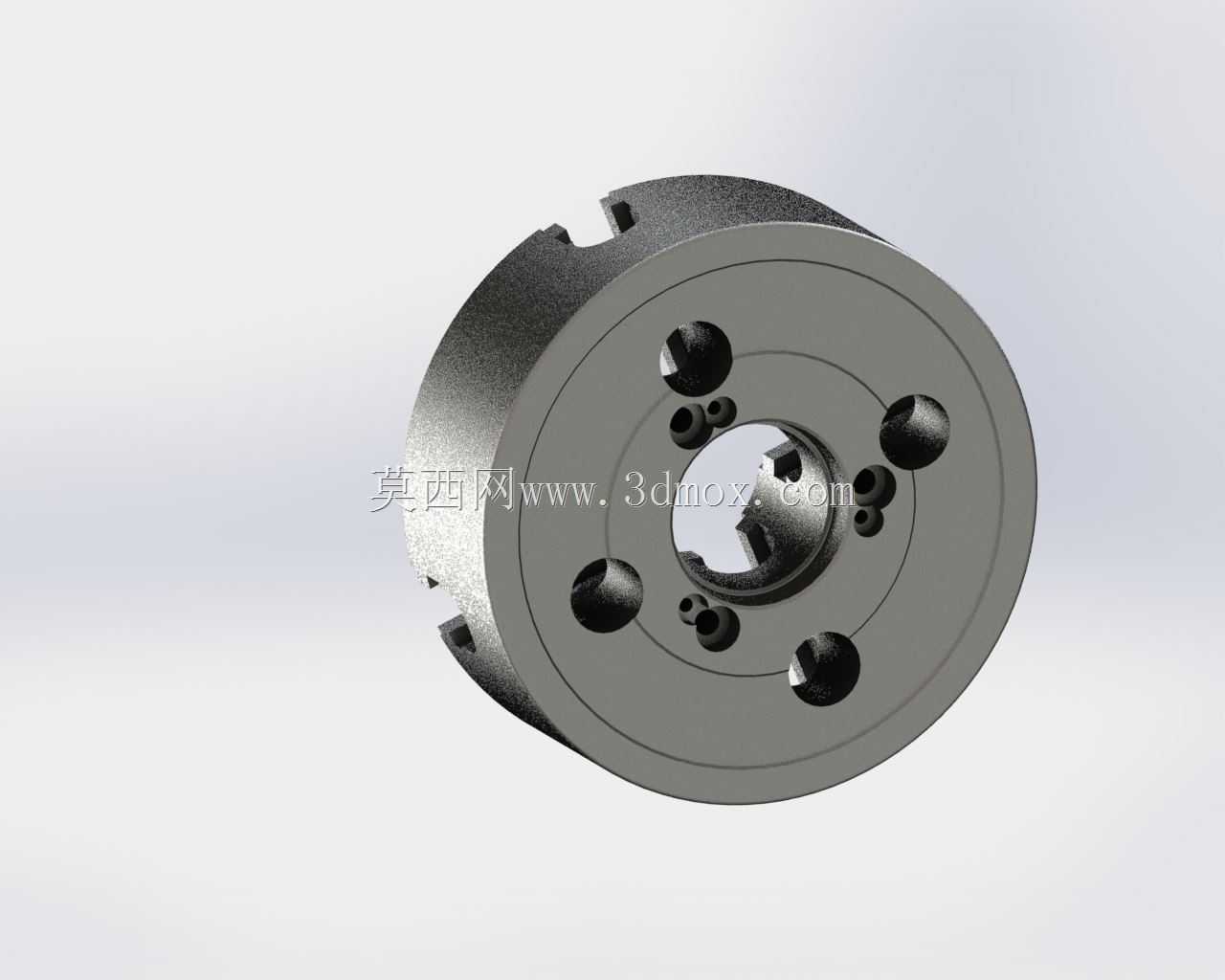

　　结构设计上，基体采用圆盘式对称布局，四个卡槽沿圆周90度等分排布，槽体导向面经过平行度与对称度公差约束，保证卡爪沿槽移动时的直线度偏差控制在微米级，避免装夹时出现工件偏移、夹持力不均的问题。基体中心设置通孔，可适配长轴类工件贯穿装夹，也可作为安装定位基准与机床主轴端的法兰止口配合，止口端面与卡盘安装端面的垂直度要求严格，是保证卡盘回转同轴度的核心设计基准。盘面的环形纹路并非装饰结构，而是为了增大与卡爪底部的接触摩擦力，同时作为加工时的应力释放槽，减少热处理后盘面变形对装夹精度的影响。

　　从安装边界来看，这类卡盘基体的外径适配常规中小型机床的主轴端安装尺寸，背部的连接螺孔位置按照通用机床主轴端连接标准排布，无需额外改制连接法兰即可直接安装，卡槽的宽度与深度匹配通用规格的卡爪安装尺寸，可直接替换同规格卡盘的磨损基体，降低设备维护成本。设计过程中重点考量了夹持力传递路径，卡槽侧壁作为卡爪夹紧力的主要承载面，设计时做了加厚处理，同时在槽体根部设置圆角过渡，避免长期承受交变夹紧力时出现应力集中开裂的问题。基体的厚度设计兼顾刚性与减重需求，在保证装夹刚性、减少切削振动的前提下，尽可能降低自身重量，减少主轴端的转动惯量，提升主轴启停的响应速度。

　　实际使用中，这类卡盘体的卡槽导向面需要具备较高的耐磨性，因此设计时预留了表面淬火的工艺余量，保证长期使用后槽体的导向精度不会因磨损快速下降。四个卡槽的等分精度是设计核心，加工时需要以中心止口为定位基准，一次装夹完成四个槽的铣削加工，减少装夹误差带来的等分偏差，避免装夹工件时出现四个卡爪夹持力不均、工件回转时振摆超差的问题。盘面的平面度要求同样严格，作为工件装夹的轴向定位面，平面度偏差会直接传导为工件的轴向定位误差，影响加工件的端面垂直度、台阶长度尺寸精度。

　　不同于专用定制卡盘，这类通用结构的卡盘基体适配性极强，可通过更换不同形式的卡爪，实现轴类、盘类、异形块类工件的装夹，在机械加工车间的通用设备上属于高频使用的工装部件，其结构设计的合理性直接影响一线加工的装夹效率与加工精度。
