传动腔体异形安装端盖结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537313
  • 传动腔体异形安装端盖结构设计
  • 传动腔体异形安装端盖结构设计

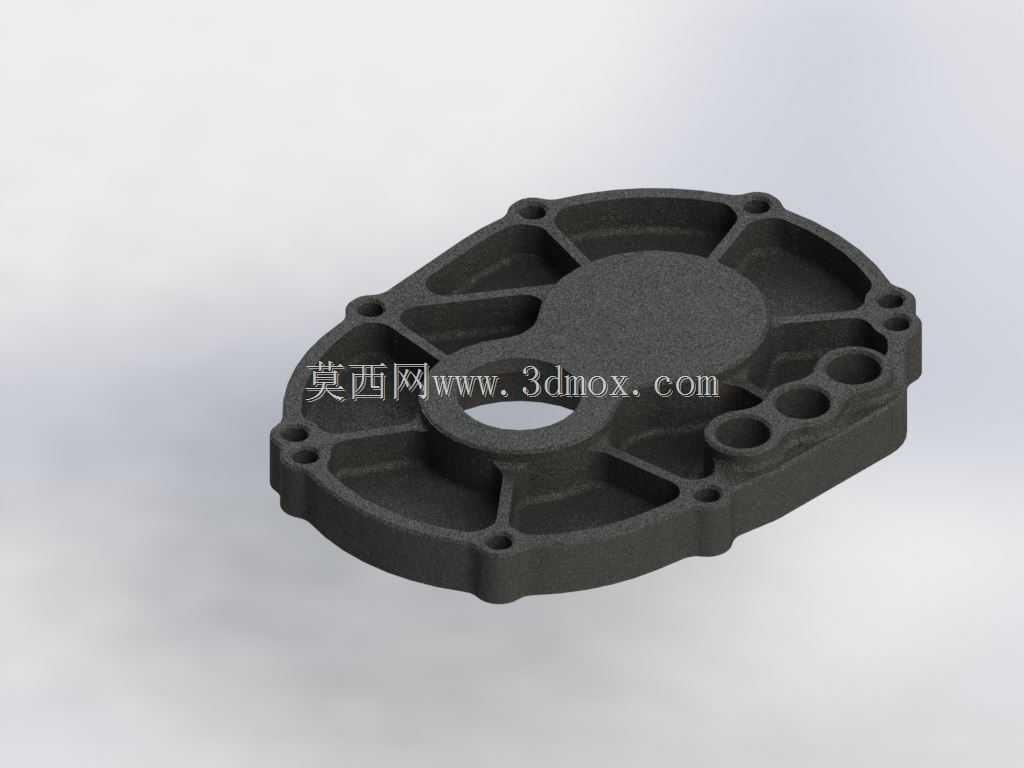

  这款异形端板主要应用在中小功率齿轮传动腔体的外侧封盖位置,常见于小型动力输出单元、台式设备传动箱、专用机床主轴侧封结构中,日常工况下承担腔体密封、内部传动件轴向限位、外部附件安装定位的多重作用,区别于常规圆形法兰端盖,其非对称轮廓是适配腔体内多轴排布、旁侧油路/气路通道预留需求做的定制化设计。从实际装配逻辑来看,端板的外缘一圈均匀分布的沉头安装孔,孔位公差严格匹配传动箱体结合面的预制螺纹孔,安装时沉孔可完全容纳螺栓头部,避免螺栓突出端板表面干涉外部相邻构件的布置,结合面处预留的0.15mm密封胶槽在装配时填充密封胶后,可阻断腔体内部润滑脂外泄,同时阻挡外部粉尘、切削液进入腔体内部破坏齿轮啮合面。

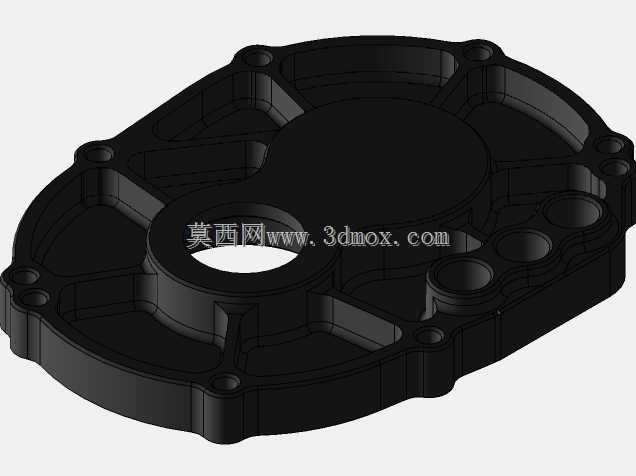

  端板内侧的加强筋布局完全贴合腔体内齿轮、轴承的排布轮廓,筋条高度根据对应位置的受力大小做差异化设计:对应主轴轴承安装位的筋条厚度达到6mm,可承受轴承运转时传递的轴向窜动载荷,避免端板受载变形导致轴承外圈走位;对应旁侧小直径过孔区域的筋条厚度控制在3mm,在保证结构刚性的前提下尽可能减少端板整体重量,降低传动单元的整体负载。端板中部的大直径异形避让孔,是为腔体内伸出的输出轴连接法兰预留的通行空间,孔边缘做的R2圆角过渡可避免应力集中,同时防止装配时锐边划伤轴表面的密封件;旁侧排布的三个阶梯小孔,分别对应腔体内部的润滑油注油通道、油位检测通道、排气通道,每个孔位的台阶面可适配对应规格的管接头安装,保证管路连接后的密封性。

  从安装边界来看,端板最大外轮廓尺寸适配180mm规格的方形传动箱结合面,整体厚度12mm,安装后突出箱体表面的高度不超过13mm,可适配安装空间局促的紧凑型动力单元场景,不会和设备外侧的护罩、管线支架产生干涉。设计过程中优先考虑了压铸成型的工艺可行性,所有拔模角度控制在1.5°,内侧筋条与主体连接位置全部做圆角过渡,避免压铸时出现应力开裂、充型不满的缺陷,外侧非配合面做哑光喷塑处理即可满足常规工况的防锈需求,配合面精铣后平面度控制在0.05mm以内,保证和箱体结合后的密封性能。实际使用中这类端板不需要单独做额外的表面强化处理,常规铝合金压铸材质即可满足普通工业场景的强度需求,如果应用在高负载、高振动的工况下,

  可更换为铸铁材质做相同结构的生产,筋条受力位置可根据仿真结果做局部加厚,不需要改动整体安装孔位和外轮廓尺寸,具备较强的适配性。端板上预留的多个小直径安装凸台,可用于固定转速传感器、线缆固定支架等外部附件,不需要在箱体本体上额外打孔加工,减少了箱体的加工工序,也降低了箱体本体因为额外打孔出现漏油的风险。
