内燃机曲轴箱防护壳体结构设计

　　在往复式内燃机的整机结构布局中，曲轴箱作为承托曲轴连杆机构、存储润滑机油、密封动力腔室的核心承载部件，其上部的防护壳体不仅承担着隔绝外界粉尘、水汽侵入曲轴运转腔的密封作用，还需要兼顾运转过程中的机油飞溅导向、结构散热、外部磕碰防护等多重功能，是动力单元外围防护体系中不可缺失的组成部分。这类壳体的应用场景覆盖通用小型汽油机、摩托车动力单元、小型农用机械动力组、园林机械动力头等多类采用往复式内燃动力的设备，在设备日常运行中，壳体长期处于曲轴高速回转带来的持续振动环境，同时还要承受机油温度变化带来的热胀冷缩应力，以及户外作业场景下的飞石磕碰、泥水冲刷等外部载荷，因此结构设计的合理性直接影响动力单元的运行可靠性与维护周期。

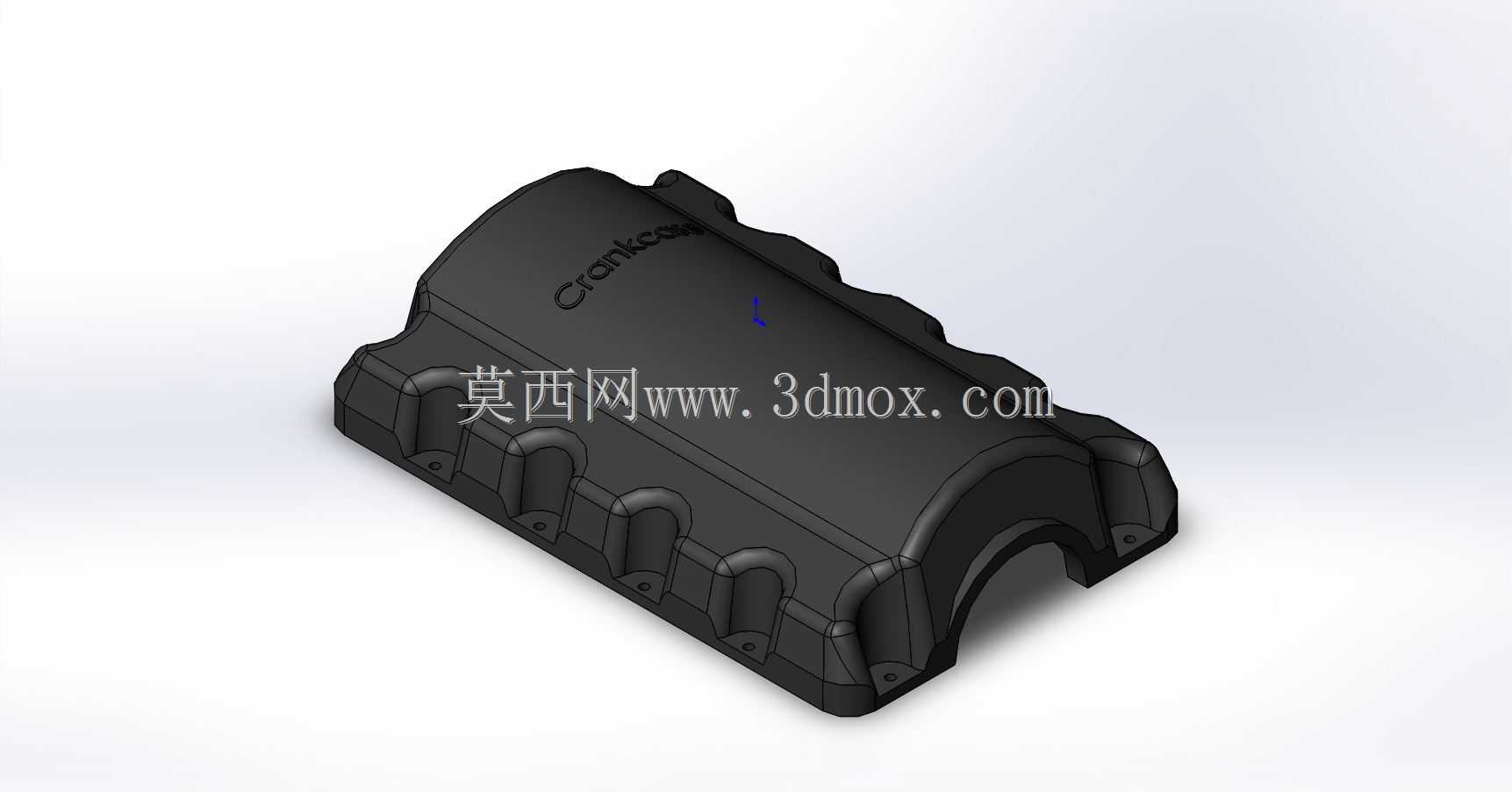

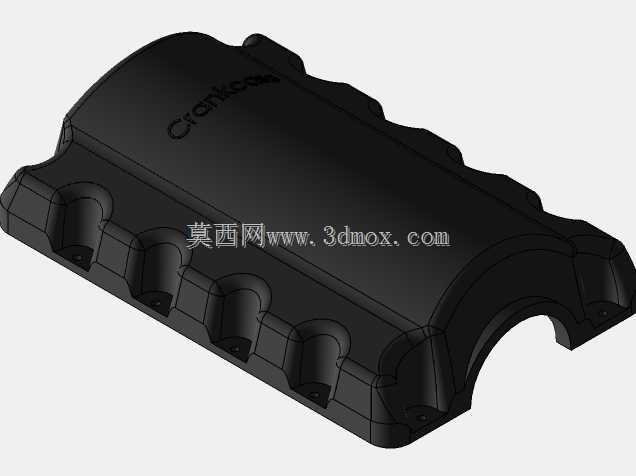

　　从结构功能特性来看，该壳体采用半包覆式弧面造型，主体贴合曲轴箱上部的弧形轮廓，内侧预留足够的空间避让曲轴平衡块的回转轨迹，避免运转过程中运动部件与壳体发生干涉。壳体边缘设置的多组安装凸台带有预制安装孔，可通过螺栓与曲轴箱本体的对应安装位实现紧密贴合，凸台位置的加厚设计能够分散螺栓锁紧的压应力，避免长期振动下安装孔位出现应力开裂。壳体表面的多道纵向加强筋沿壳体长度方向分布，在不额外增加整体壁厚的前提下大幅提升了壳体的结构刚性，降低振动工况下的结构共振概率，同时筋条之间的凹槽形成了天然的散热导流槽，能够引导气流沿壳体表面流动，带走曲轴箱传递到壳体上的热量，辅助维持腔体内机油的工作温度稳定。壳体侧面的弧形缺口对应曲轴输出端或者正时机构的避让位置，缺口边缘做了加厚翻边处理，既能够提升缺口位置的结构强度，也可以为密封件的安装提供定位基准，保证配合位置的密封可靠性。

　　在设计思路的落地层面，这类壳体的建模首先需要匹配对应曲轴箱的上部安装基准面，提取曲轴箱本体的配合轮廓线作为壳体分模面的设计依据，保证安装后配合面的贴合度满足密封要求。建模过程中需要先完成主体曲面的构建，以曲轴回转中心为基准做等距偏移确定壳体内壁的基础轮廓，偏移量需要综合考虑曲轴平衡块的最大回转半径、运转过程中的热膨胀量、机油飞溅的预留空间三个核心参数，避免出现运动干涉。完成主体曲面后再进行安装凸台、加强筋、避让缺口等局部特征的构建，所有特征的过渡位置均采用圆角过渡，避免直角位置出现应力集中，尤其是安装孔位周边、筋条与主体壁面的连接位置，圆角半径的取值需要匹配壁厚尺寸，保证注塑或者压铸成型时的材料流动性，减少成型缺陷。壳体的壁厚设计采用均匀渐变的思路，主体壁厚保持一致，安装凸台、加强筋位置的厚度不超过主体壁厚的1.2倍，避免成型过程中出现缩痕、气孔等缺陷，同时也能平衡不同位置的冷却速率，降低成型后的结构内应力。

　　从安装边界与尺寸适配的角度来说，该壳体的整体长度方向尺寸需要匹配曲轴箱上部的安装孔位跨距，宽度方向覆盖曲轴箱上部的整个开口区域，安装孔的位置度公差需要控制在合理范围内，保证螺栓能够顺利穿入对应安装位，不会出现强制装配带来的额外应力。壳体与曲轴箱配合的端面需要设置密封槽或者密封胶涂覆的基准面，表面粗糙度满足密封要求，避免出现机油渗漏的问题。壳体的外轮廓最高点需要低于动力单元的整机外罩安装边界，保证外部护罩安装后不会与壳体产生干涉，同时壳体表面的标识区域预留足够的平整位置，可用于印制型号标识、保养提示等内容。在实际选型适配过程中，需要核对壳体的安装孔位数量、孔距尺寸、避让缺口的位置与尺寸，确认与目标曲轴箱的匹配度，同时根据设备的使用场景选择对应的壳体材质，户外高负荷作业场景可选用强度更高的增强尼龙或者压铸铝合金材质，普通民用场景可选用常规工程塑料材质，在满足使用强度要求的前提下控制制造成本。这类壳体的结构设计看似简单，实则需要平衡密封、强度、散热、安装、成型工艺等多维度的需求，每一处特征的设计都对应实际使用中的具体痛点，是动力外围部件设计中实用性优先的典型结构。
