汽车发动机点火系统火花塞结构设计

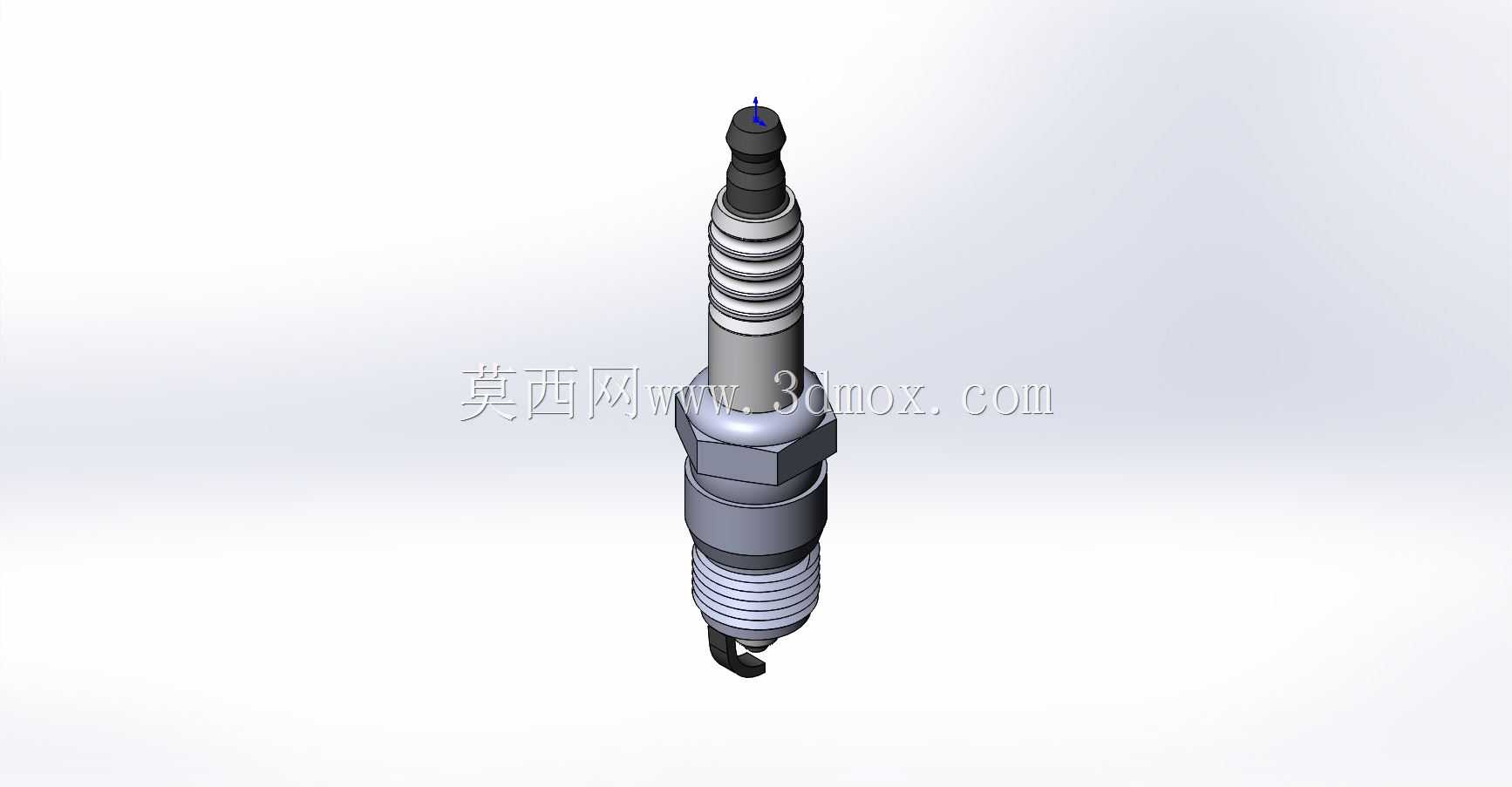

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，其结构合理性直接影响发动机的动力输出、燃油经济性与排放表现，不管是乘用车汽油机、小型通用动力机械，还是摩托车、园林机械的内燃动力单元，都需要匹配对应热值与安装尺寸的火花塞才能稳定运行。日常做动力总成匹配时，首先要卡准的就是火花塞的安装边界：这套模型还原的是常用的M14×1.25安装螺纹规格，配套16mm对边的六角拧紧台，螺纹旋入长度设计为19mm，刚好适配多数排量1.5-2.5L自然吸气汽油机的缸盖安装深度，不会出现旋入过深顶碰活塞、旋入过浅导致电极位置偏离燃烧室最佳点火区域的问题。从结构设计逻辑来看，整个部件沿轴向分为几个功能明确的区段：

　　最顶端的接线螺母用来连接高压点火线，将点火线圈产生的高压电导入部件内部；往下的多级伞棱陶瓷绝缘体是核心绝缘结构，伞棱的设计一方面拉长了表面爬电距离，避免高压电在壳体外部击穿泄漏，另一方面陶瓷材质本身具备优异的耐高温、耐高压绝缘性能，能承受缸内点火瞬间上万伏的电压差与超过2000℃的瞬时燃气温度；金属壳体采用冷镦成型工艺加工，中段的六角台是安装时的拧紧受力位，下部的安装螺纹加工有精准的公差，和缸盖螺纹孔配合时既能保证密封，又能通过壳体将陶瓷体承受的热负荷传导到缸盖散热，避免部件自身温度过高引发早燃。核心的电极区段分为中心电极与侧电极两部分，中心电极内嵌在陶瓷绝缘体最下端，和侧电极之间保留0.8mm的标准点火间隙，

　　高压电击穿这个间隙产生的电火花，就是点燃气缸内压缩油气混合气的火源；侧电极焊接在金属壳体下端面，折弯后正对中心电极端面，材质采用耐高温镍基合金，能承受长期点火烧蚀与燃气腐蚀，保证间隙在长时间运行后不会过度变大导致点火能量不足。做三维建模的时候，需要重点还原几个容易被忽略的细节：一是陶瓷绝缘体和金属壳体之间的密封填充层，这个位置的过盈配合设计直接决定部件的气密性，要是建模时忽略了这个区段的尺寸配合，后续做装配仿真时就会出现密封面错位的问题；二是螺纹段的退刀槽位置，要和缸盖安装孔的密封倒角对应，保证安装后铜垫圈能均匀压紧，避免缸内压缩气体从螺纹间隙泄漏；三是电极端部的倒角处理，这个细节能减少电极尖端的电晕放电，提升点火能量的利用率。

　　实际选型匹配时，还要结合发动机的压缩比、常用工况转速区间选择对应热值的型号，热值匹配不当会出现火花塞积碳或者电极过热烧蚀的问题，而这套模型的结构尺寸完全可以作为常规热值火花塞的设计基准，不管是做点火系统的教学演示、缸内燃烧仿真的部件装配，还是做维修替换件的结构参考，都能提供精准的三维结构参照，建模时还原的各部件配合公差，也能直接用于后续的工程图导出与加工工艺编制。
