汽车内饰件注塑成型模具型腔结构

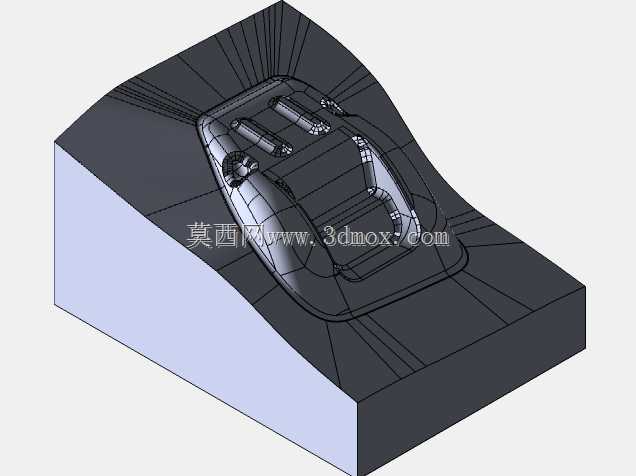

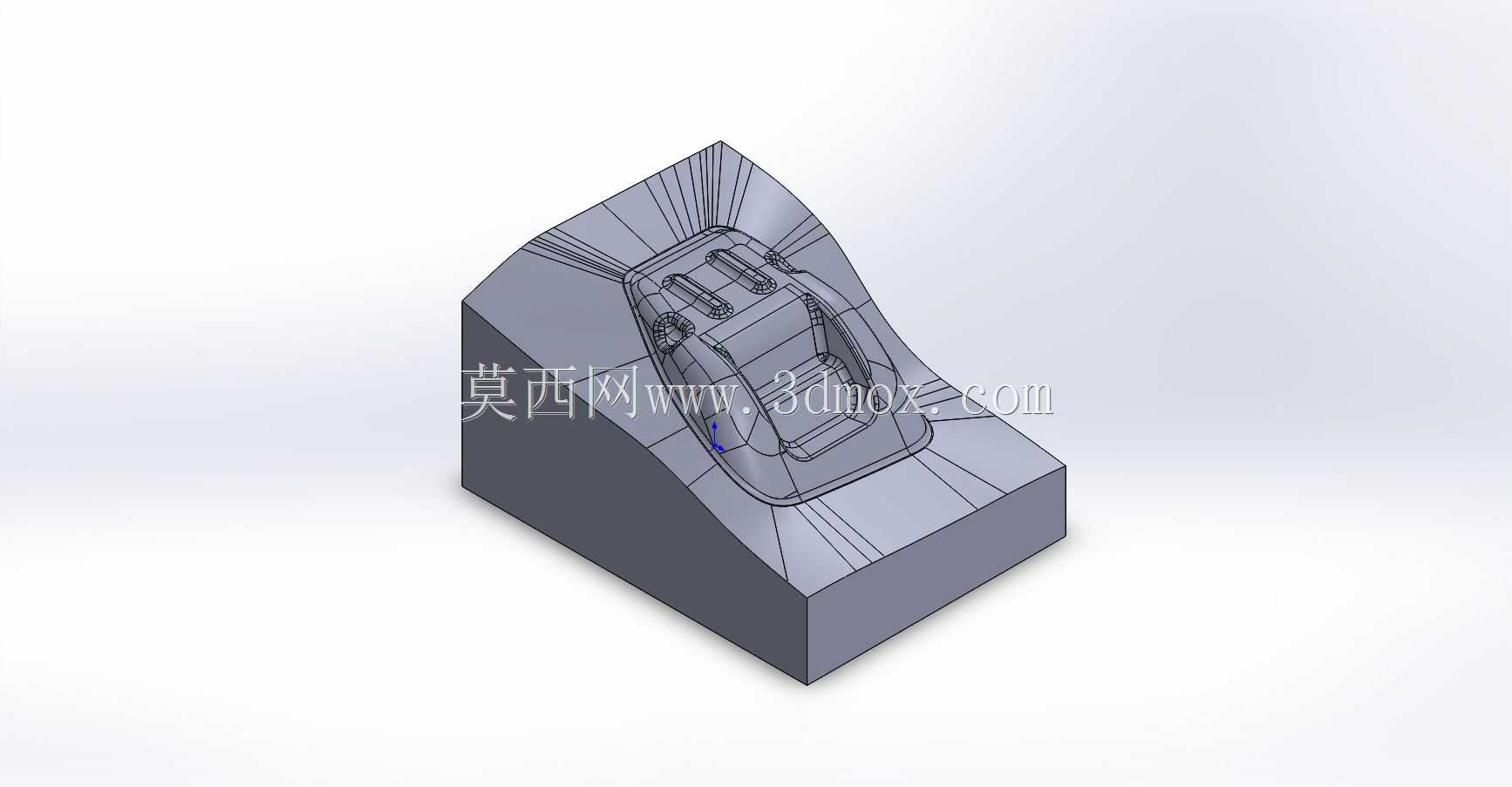

　　这套模具结构对应汽车内饰功能件的注塑成型工序，日常应用在乘用车座舱内扶手、按键基座这类带复杂曲面外观件的批量生产环节，直接安装在卧式注塑机的动定模板之间，配合注塑机的射胶、保压、冷却、开模顶出流程完成塑件成型。从结构设计逻辑来看，模仁整体采用方块式镶拼结构，分型面顺着塑件的外轮廓曲面做随形延伸，所有分型线都布置在塑件外观面的非视觉盲区，避免合模飞边残留在用户可见的内饰表面，减少后续披锋打磨的人工工时。模仁的成型区域完全复刻塑件的外侧轮廓，曲面过渡区域做了0.3毫米的圆角顺滑处理，既避免注塑过程中应力集中导致的模仁开裂，也能让熔融塑料在型腔内流动时减少紊流，降低塑件表面出现流痕、气纹的概率。安装边界上，

　　模仁底座的四个角预留了标准的撬模槽与螺丝过孔，可直接匹配市面上常用的200吨级注塑机模架安装尺寸，侧边预留的冷却水道接口距离模架边缘留有15毫米的安全操作空间，方便现场接水作业时不会和注塑机的哥林柱、顶出杆产生干涉。实际生产过程中，这套模仁的曲面成型区域做了镜面抛光预处理，表面粗糙度达到Ra0.8以下，能直接复制出内饰件要求的哑光皮纹基础面，不需要后续额外做晒纹返工。设计阶段特意在模仁的料流末端预留了排气槽结构，排气槽深度控制在0.02毫米，既能顺利排出型腔内的空气，又不会出现溢料飞边，针对内饰件常见的熔接痕问题，在对应位置的模仁上做了局部冷料井设计，将前端冷料拦截在冷料井内，避免冷料进入成型区域影响塑件强度。从结构强度角度考虑，

　　模仁的成型曲面最薄处的壁厚保留了12毫米的钢材厚度，即使在长期120兆帕射胶压力的反复冲击下，也不会出现模仁变形、塌陷的问题，模仁底座的厚度达到80毫米，安装时和模架的贴合面做了平面磨加工，平面度控制在0.01毫米以内，保证合模时模仁不会出现偏载错位。这套结构还兼顾了后续改模的便利性，所有成型曲面的特征都做了参数化关联，如果后续塑件外观做小幅度调整，只需要修改对应曲面区域的特征，不需要整体重做模仁，能大幅缩短模具改模周期，适配汽车行业快速迭代的内饰改款需求。现场装配时，模仁的四个侧面做了零度直面定位，配合模架上的虎口结构，合模重复定位精度可以控制在0.02毫米以内，避免长期生产过程中出现分型面错位导致的塑件错边问题。冷却水道的布置顺着成型曲面的走向做等距排布，水道距离成型面的距离统一控制在15毫米，保证塑件各个区域的冷却速率一致，减少塑件因冷却不均产生的翘曲变形，让成型后的塑件尺寸稳定控制在公差范围内，不需要后续做矫形处理。
