多接口法兰式流体输送承压管体结构

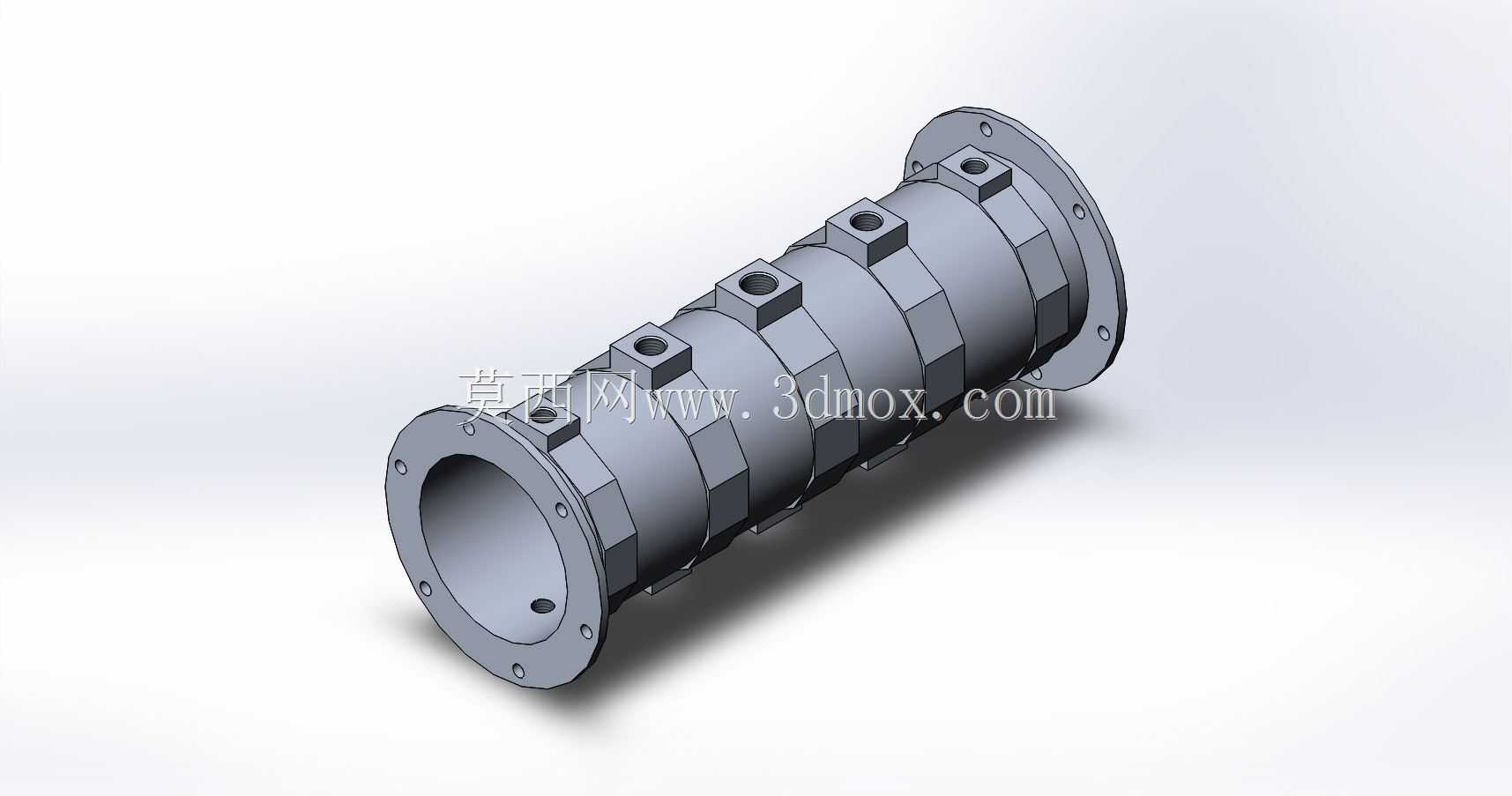

　　这类带侧装接口的法兰式管体，在流体输送、液压动力回路、多支路介质分配场景中应用十分广泛，常见于工业液压站的集成油路分配、化工管路的支路取压/取样、气动系统的分气单元，也会作为小型多通路阀组的主体承载壳体使用。从结构设计逻辑来看，两端的法兰结构是核心安装定位基准，法兰端面上均布的螺栓孔完全匹配同通径的标准法兰连接尺寸，安装时可直接对接管路法兰或设备接口，通过螺栓预紧实现端面密封，密封槽的预留位置适配常规O型圈或金属缠绕垫片，可根据输送介质的压力、温度、腐蚀属性更换密封件，无需改动主体结构。管体侧面沿轴向等距分布的四个凸台接口，每个接口都加工有内螺纹与定位止口，可直接安装压力表、节流阀、快插接头、温度传感器等外接元件，

　　凸台与主管身采用大圆角过渡，避免直角结构带来的应力集中问题，在承压工况下能有效分散介质压力带来的管壁载荷，减少长期使用下的疲劳开裂风险。管身采用分段式外轮廓设计，并非等径圆柱结构，每段凸筋对应内部流道的加强位置，在不额外增加管壁整体厚度的前提下，提升了管体的径向抗变形能力，可在同等承压等级下降低整体重量，减少材料消耗。从安装边界来看，两端法兰的外径决定了安装时的最小操作空间，安装时需在法兰周向预留足够的螺栓扳手操作空间，侧面接口的凸台高度也需要纳入安装空间校核，避免外接元件安装时与周边管路、结构件产生干涉。内部流道采用等径通孔设计，流道内壁无突变台阶，可减少介质输送过程中的压损，避免介质在管内滞留形成沉积，

　　对于输送含微小颗粒的介质场景，也能降低颗粒堆积堵塞管路的概率。设计过程中，首先根据额定工作压力计算管壁的最小安全厚度，再结合侧面接口的螺纹规格确定凸台的最小外径，保证接口螺纹的有效啮合长度满足密封与抗拉拔要求，法兰端的螺栓孔数量与孔径根据公称压力等级匹配标准规范，确保连接强度符合承压要求。这类管体在实际装配时，通常作为管路系统的中间分配单元，一端接入主路介质，另一端可对接后续管路或封堵，侧面四个接口可根据实际工况需求接不同的测控元件或支路管路，无需额外加装分流三通、四通等转接件，能有效减少管路系统的接头数量，降低泄漏点风险，同时压缩整个管路单元的安装空间，让整体布局更紧凑。在加工工艺层面，

　　这类管体通常采用棒料整体加工或铸造成型后精加工的方式制作，铸造成型的毛坯需要先进行时效处理消除内应力，再进行法兰端面、螺栓孔、侧接口螺纹、内流道的精加工，保证各端面的形位公差符合装配要求，尤其是两端法兰的端面垂直度、侧接口与主管轴线的垂直度，会直接影响密封效果与外接元件的安装精度。实际选型应用时，需要根据输送介质的特性确认管体的材质，普通液压油、常温清水工况可采用常规碳钢或铝合金材质，腐蚀性介质则需要更换不锈钢或做表面防腐处理，同时要根据系统的最高工作压力校核管体的承压能力，避免超压使用带来的安全隐患。
