带散热鳍片双安装孔电气防护壳体结构

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537337
  • 带散热鳍片双安装孔电气防护壳体结构
  • 带散热鳍片双安装孔电气防护壳体结构
  • 带散热鳍片双安装孔电气防护壳体结构

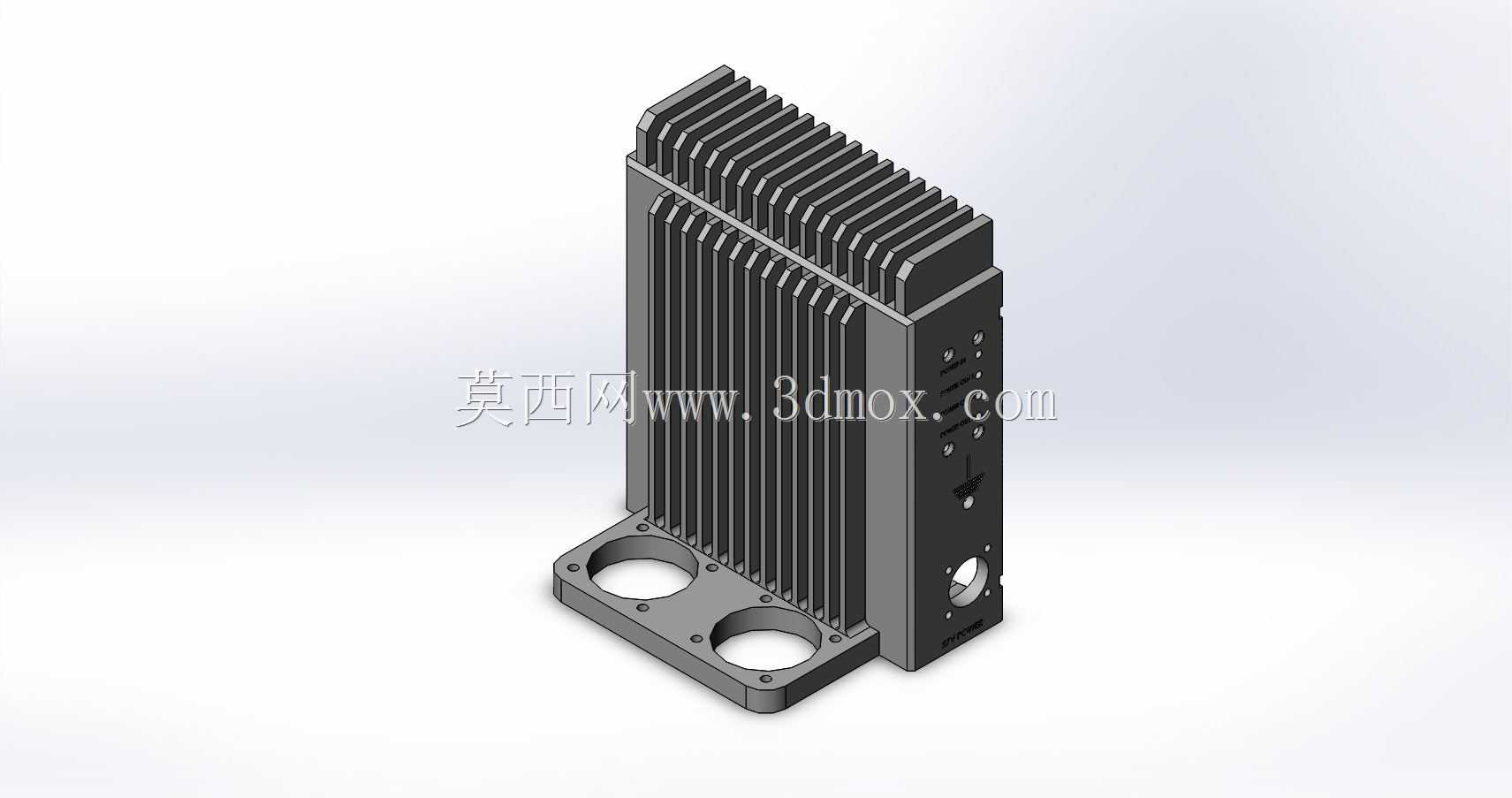

  在工业电气控制、小型功率驱动模块的配套结构设计中,这类带一体化散热鳍片的电气防护壳体是非常常见的配套部件,主要作用是为内置的功率电路板、接线端子提供物理防护,同时直接承担核心功率器件的被动散热功能,省去额外加装散热片的装配工序,在小体积工业控制模块、嵌入式驱动单元、小型电源转换装置中应用十分广泛。从结构设计逻辑来看,这类壳体的主体采用一体化成型思路,散热鳍片与壳体主体为同一基体,避免了分体式散热结构存在的接触热阻问题,鳍片采用等间距平行排布,厚度与间距经过热流密度匹配,在有限的安装空间内最大化拓展散热面积,保证内置功率器件工作时产生的热量能够快速通过鳍片与空气对流散出,避免器件过热触发保护或者寿命衰减。

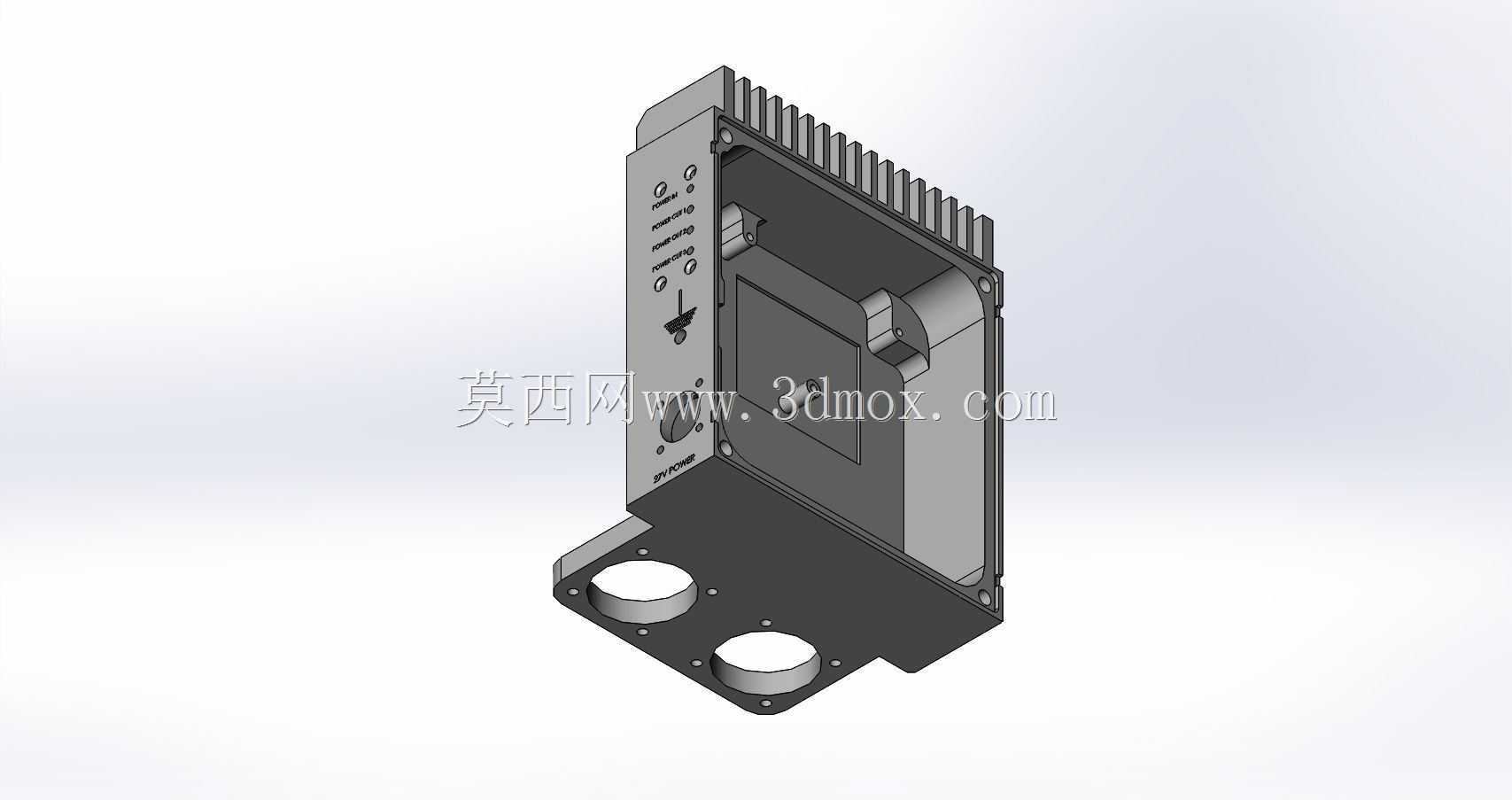

  壳体底部的两个同轴圆形安装孔是核心安装定位结构,孔位周边做了加厚凸台处理,一方面提升安装位置的结构强度,避免锁紧安装螺丝时出现壳体开裂的问题,另一方面凸台的端面作为安装基准面,能够保证壳体安装后与安装基板之间的贴合度,减少装配间隙带来的振动松动风险。安装孔的孔径适配常规的M4或者M5规格的安装螺丝,孔间距按照行业通用的安装孔距设计,能够兼容多数标准安装位的固定需求,不需要额外做安装位的改造。壳体侧面预留了接线端口与调节孔位,孔位的位置与内置电路板的接口位置完全对应,侧面的壁厚做了局部加厚,保证接口位置的结构强度,避免插拔接线时出现端口开裂的问题,同时侧面的散热鳍片一直延伸到靠近端口的位置,

  保证端口附近的发热元件也能获得足够的散热能力。设计这类壳体的时候,首先要考虑的是内置元件的排布空间,壳体内部的腔体尺寸要预留足够的元器件安装余量,同时要考虑电路板的固定柱位置,在壳体内壁对应位置设计一体化的固定柱,省去额外加装铜柱的工序,降低装配复杂度。其次是散热能力的匹配,需要根据内置功率器件的总热耗来计算需要的散热面积,调整鳍片的高度、厚度与间距,在保证结构强度的前提下,尽可能提升散热效率,鳍片的根部做了圆角过渡,避免应力集中导致鳍片受外力碰撞断裂。另外还要考虑安装边界的限制,这类壳体通常安装在设备内部的狭小空间内,整体外形尺寸要控制在安装空间允许的范围内,鳍片的顶部没有超出壳体的最高安装面,避免装配时与其他部件发生干涉,

  底部的安装凸台高度统一,保证安装后壳体的水平度,避免出现倾斜导致的装配应力。从实际使用场景来看,这类壳体常应用在小型伺服驱动器、直流电源模块、工业通讯中继模块这类需要兼顾防护与散热的部件上,一体化的结构既能够阻挡车间内的粉尘、切削液飞溅接触到内部电路板,又能满足长时间连续工作的散热需求,相比普通的塑料电气盒,金属材质的壳体还具备一定的电磁屏蔽能力,能够减少内部电路对外的电磁辐射,同时也能阻挡外界电磁信号对内部电路的干扰,提升设备运行的稳定性。在结构细节处理上,壳体的所有棱边都做了倒角处理,避免装配时划伤操作人员的手部,也避免棱边应力集中导致的壳体开裂,接线孔位的边缘做了光滑处理,防止穿线时划伤线缆绝缘层造成短路风险。安装孔的位置距离壳体边缘有足够的安全距离,保证安装螺丝锁紧时不会出现壳体边缘崩裂的问题,鳍片之间的间距设计也考虑了积尘的影响,不会因为间距过小导致粉尘堆积堵塞散热通道,日常维护时只需要用压缩空气吹扫就能清理掉鳍片间的积尘,维护成本很低。
