多开孔侧边立板金属板盒钣金结构

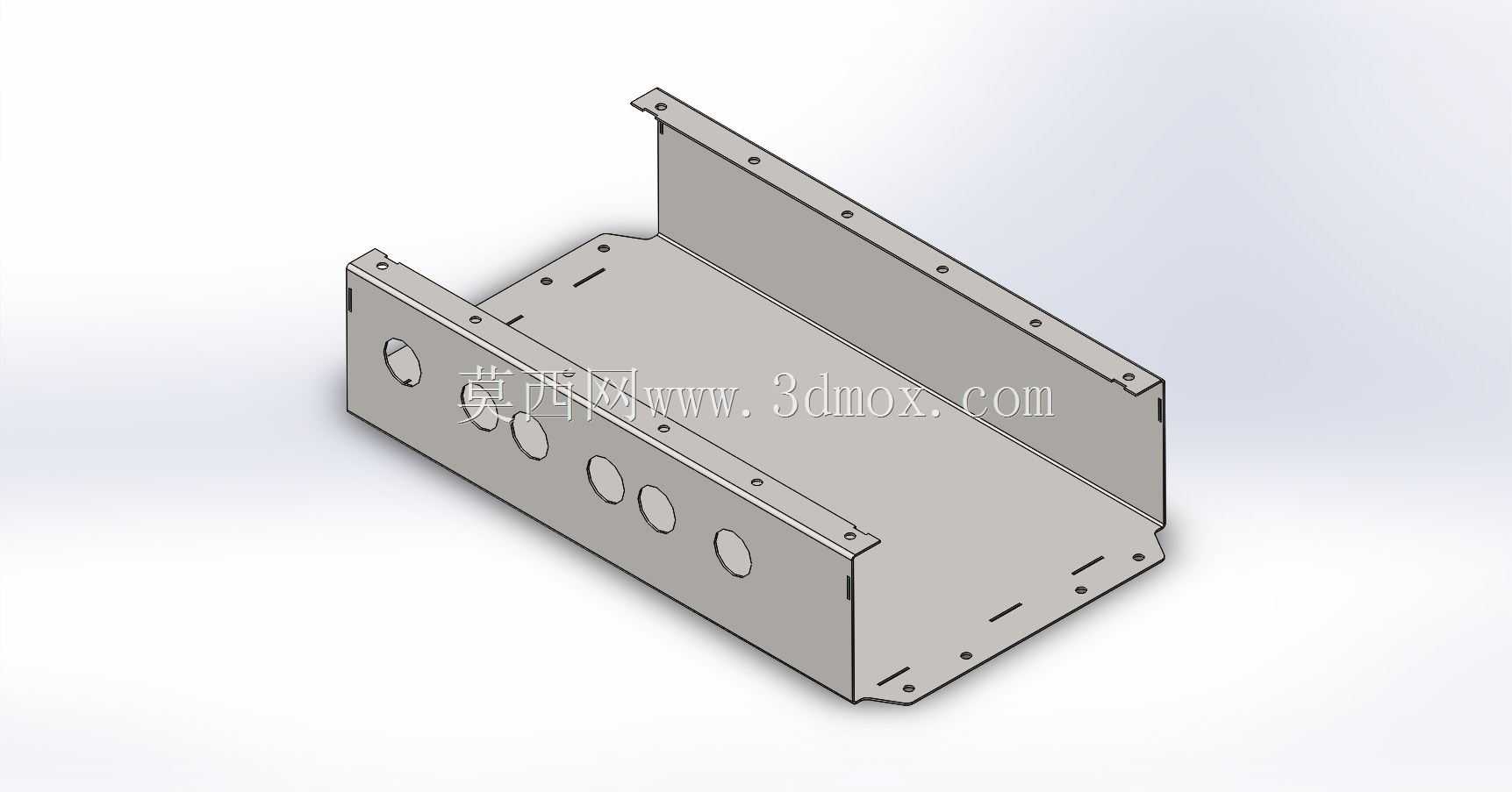

　　这类带侧边立板的金属板盒，在工业现场的低压电气布线、小型控制模块安装场景里使用率极高，很多设备的侧边接线区、传感器集线位置都会用到这类结构，既可以给内部的接线端子、小型线路板提供物理防护，避免车间里的切削碎屑、冷却液飞溅到带电部位，也能规整零散的走线，减少线路被外力拉扯脱落的风险。从结构上看，它采用一体化折弯成型的工艺思路，底板和两侧立板是同一块金属板材弯折而来，没有额外的拼接焊缝，整体刚性比拼接式的壳体更好，长期在有振动的设备旁使用也不容易出现接缝开裂的问题。底板上的长圆孔是为安装预留的调节位，现场安装时如果固定孔位存在小范围的加工偏差，不需要重新在盒体上打孔，顺着长圆孔调整固定位置就能完成装配，能大幅降低现场安装的返工率。

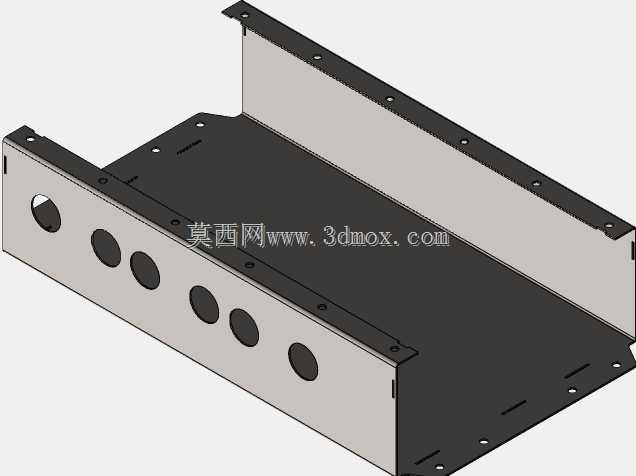

　　侧边立板上均匀排布的圆形开孔，是为线缆穿入接出预留的接口，每个开孔对应一组进出线路，布线时可以把不同功能的线缆从对应孔位穿出，避免多股线缆在盒内交叉缠绕，后期排查线路故障时能快速对应到每一组线路，减少运维的排查时间。立板边缘的翻边结构做了小角度的折弯处理，一方面是消除板材剪切后的锋利毛边，避免安装和运维人员被割伤，另一方面翻边结构也能提升立板的结构强度，减少薄钣金件容易出现的侧边变形问题，哪怕在安装时不小心对侧边施加了侧向压力，也不容易出现弯折凹陷。盒体的安装边界设计充分考虑了紧凑安装的需求，整体没有向外突出的冗余结构，两个立板的高度刚好覆盖内部接线端子的最高位置，不会因为盒体过高占用过多的设备内部安装空间，

　　底板的尺寸也控制在刚好能容纳常规的10位接线端子排加小型分线模块的范围，不会出现空间浪费的情况。在设计这类钣金件的时候，折弯系数的匹配是核心要点，不同厚度的冷轧钢板折弯时的延展量存在差异，建模时需要提前预留好折弯扣除量，保证折弯后各个孔位的位置度符合装配要求，不会出现折弯后孔位偏移、和对接部件对不上的问题。另外所有开孔的边缘都做了去毛刺处理的工艺预留，避免穿线时锋利的孔壁割破线缆的绝缘层，造成短路或者漏电的隐患。这类板盒的表面一般会做喷塑或者镀锌处理，在普通车间环境下能起到不错的防锈效果，如果是在有腐蚀性气体的化工场景使用，还可以更换不锈钢板材加工，结构不需要做大幅调整就能适配不同的使用环境。实际应用中，

　　这类板盒既可以直接通过底板的固定孔安装在设备的机架型材上，也可以搭配卡扣结构固定在设备的内壁板上，适配多种安装方式，不需要针对不同安装场景重新设计壳体结构，通用性很强。在进行三维建模时，各个折弯角的内R角需要匹配实际折弯刀具的R值，避免建模时的R角过小，实际加工时无法折出对应角度，或者出现板材开裂的问题；立板上的开孔位置也要和内部安装的端子排接口位置一一对应，保证线缆接入时不需要过度弯折，减少线缆的受力，提升接线的可靠性。
