钣金折弯成型板框壁支撑构件

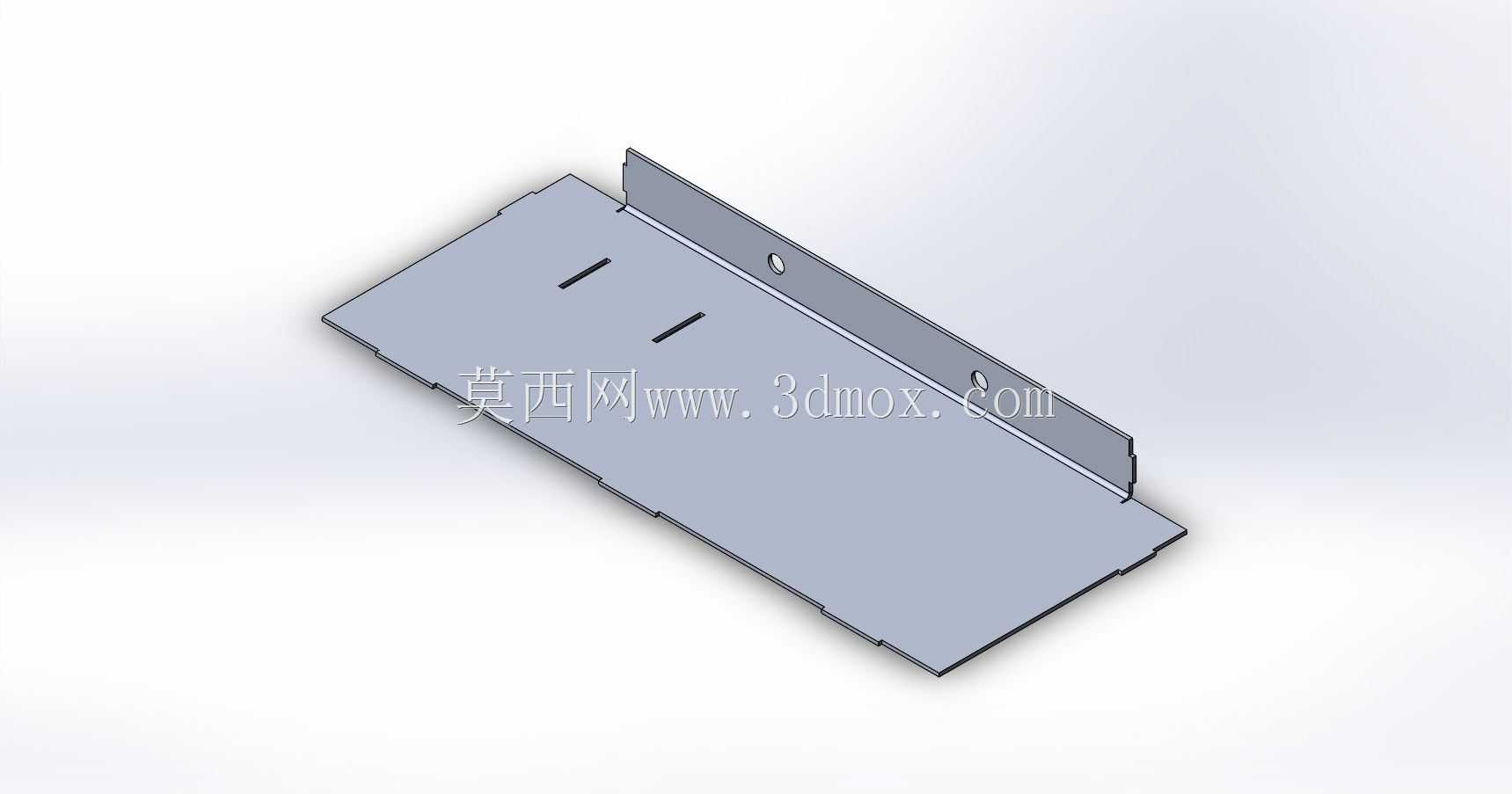

　　这类板框壁构件多应用在低压柜体、设备外罩、集成式机电安装框架的侧壁衔接位置，属于典型的钣金冷作成型结构件，日常在车间做柜体拼装、设备护板改造时经常会用到这类零件，它的核心作用是完成平面壁板与垂直安装边的结构过渡，同时承担局部元器件的挂载支撑、壁板拼接定位的功能。从实际落地的结构来看，零件主体为大平面薄板基底，单侧向上折弯出垂直立边，折弯处采用等半径圆角过渡，避免折弯过程中出现应力集中导致的板材开裂，同时也能消除拼接时的锐边安全隐患。主体平板上开设的两个长条形腰型孔，是为安装时的位置偏差预留调整余量，现场装配时不需要完全依赖前期的孔位高精度划线，允许在腰型孔的行程范围内微调壁板的水平位置，抵消框架焊接、型材拼接带来的累计误差，

　　这也是现场安装类钣金件非常实用的设计细节，很多新手做设计时容易直接打圆孔，最后现场装不上只能重新扩孔，反而影响装配效率。垂直立边上开设的两个圆形通孔，是用于和相邻的垂直框架型材做螺丝锁附，孔位距离折弯边的距离严格匹配常用自攻螺丝、机丝螺丝的安装扳手空间，不会出现螺丝锁附时扳手碰到底板无法拧紧的问题。零件的三个侧边都做了微折边压型，这个结构一方面是提升薄板自身的刚性，减少大平面薄板在受外力、温度变化时出现的翘曲变形，不需要额外增加加强筋就能提升整体平面度，另一方面微折边也能在壁板拼接时起到定位止口的作用，和相邻壁板的折边互相卡合后，再做点焊或者拉铆固定，能大幅提升拼接后的整体结构强度，减少拼接缝隙。设计这类零件的时候，

　　首先要确认所用板材的折弯系数，不同厚度的冷轧板、镀锌板折弯扣除值存在差异，建模时需要提前把折弯展开的尺寸算准，避免下料后折弯尺寸超差；其次要明确安装边界，主体平板的长宽尺寸要匹配所安装的框架内空尺寸，预留0.2-0.5mm的安装间隙，避免板材公差导致无法卡入框架，垂直立边的高度要匹配框架型材的安装面宽度，不能超出型材边缘影响外护板的安装。另外所有的开孔位置都要距离折弯边至少3倍板材厚度以上，防止折弯时孔位被拉扯变形，如果因为结构限制必须靠近折弯边，就要提前在孔位旁开工艺止裂槽，不过这个零件的孔位都预留了足够的安全距离，成型后孔位的圆度、腰型孔的直线度都能得到保证。从实际使用场景来说，这类零件不需要承受大载荷，主要是承担结构衔接、

　　局部轻量元器件挂载的作用，比如在柜体侧壁安装小型接线端子、走线槽、小型传感器时，这个平板面就可以作为安装基准面，不需要额外在框架型材上打孔，降低型材的加工工作量。零件的边缘都做了去毛刺处理，现场安装时不会划伤施工人员的手部，也不会刮破线缆的绝缘层，这也是量产钣金件必须考虑的细节。很多做非标设备设计的工程师在做护板、柜体设计时，经常会忽略这类小壁件的结构细节，要么折边高度不合理导致安装干涉，要么孔位没有留调整余量导致现场装配困难，这个从实际生产中提取的构件结构，完全贴合现场装配的需求，没有冗余的设计，所有的结构特征都是为了提升装配效率、增强结构刚性、降低加工难度服务的，建模时可以直接参考它的特征布局，根据自身的框架尺寸调整长宽、孔位位置、折边高度，就能快速适配不同的柜体、设备护板的设计需求，不需要从零开始构思结构，能减少很多重复的设计工作量，也能避免出现常见的钣金设计错误。
