工程起重设备用半联轴器传动构件

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537345
  • 工程起重设备用半联轴器传动构件
  • 工程起重设备用半联轴器传动构件

  在工程起重设备的传动链路里,半联轴器是承担扭矩传递、补偿安装偏差的核心基础零件,这类零件常见于桥式起重机、门式起重机的起升机构、大车运行机构、小车运行机构的传动端,布置在减速器输出轴与卷筒、行走轮组的联接位置,也会出现在电机与减速器的输入轴对接环节,是保障起重设备重载传动可靠性的关键部件。

  从实际工况来看,起重设备作业时存在频繁启停、重载冲击、瞬时过载的特性,半联轴器需要在这类复杂载荷下稳定传递扭矩,同时还要补偿轴系安装过程中不可避免的径向、角向与轴向偏差,避免轴系因刚性约束产生附加弯矩,加剧轴承、密封件的磨损,缩短传动系统的整体使用寿命。这款半联轴器采用带制动轮的集成式结构设计,外缘的圆柱面可直接作为块式制动器的制动摩擦面,省去了单独配置制动轮的安装空间,让传动端的结构布局更紧凑,尤其适合起重设备这类对安装空间有严格限制的场景,能有效缩减机构的轴向尺寸,给机房布置、后期检修留出更多操作余量。

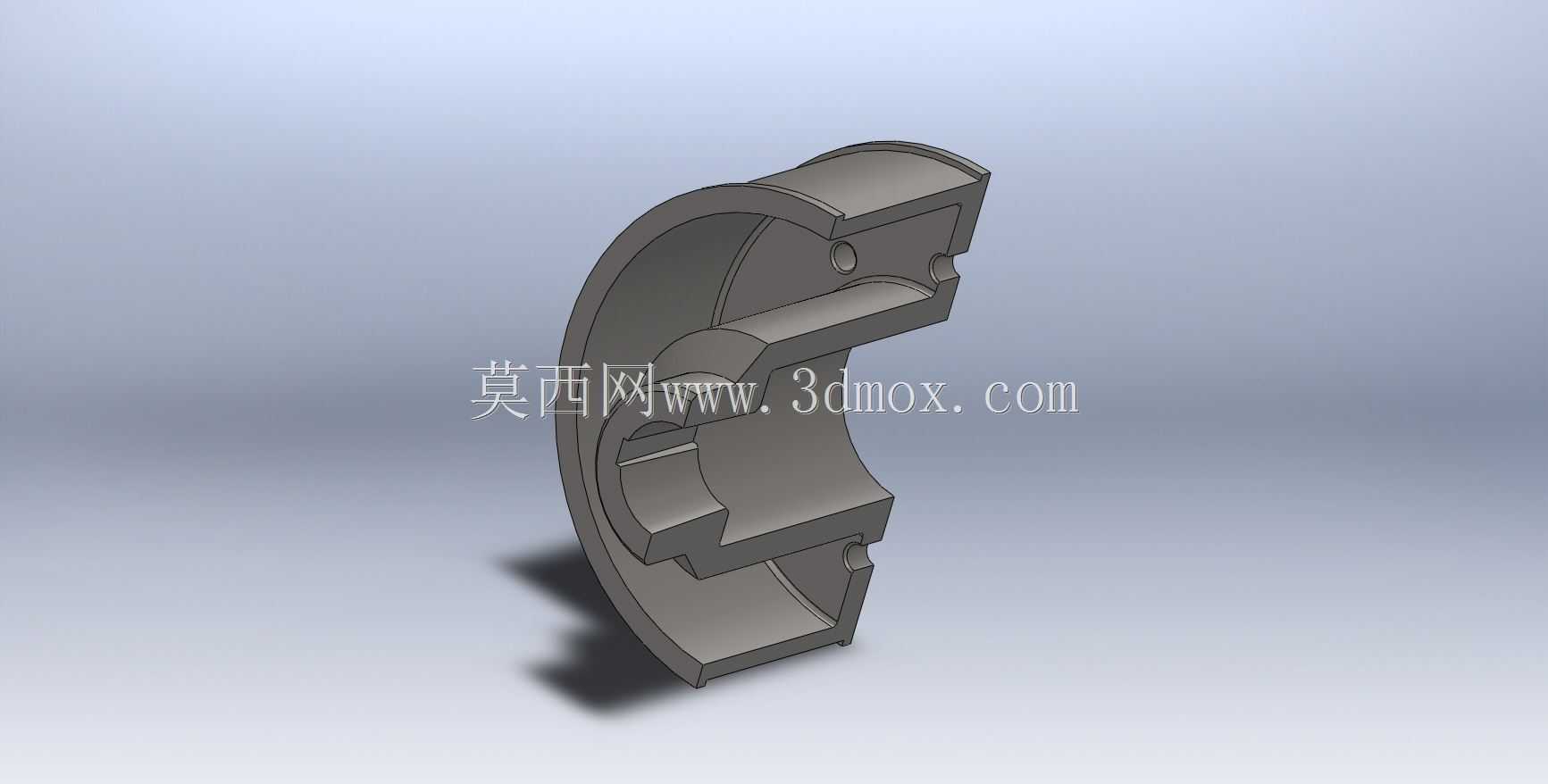

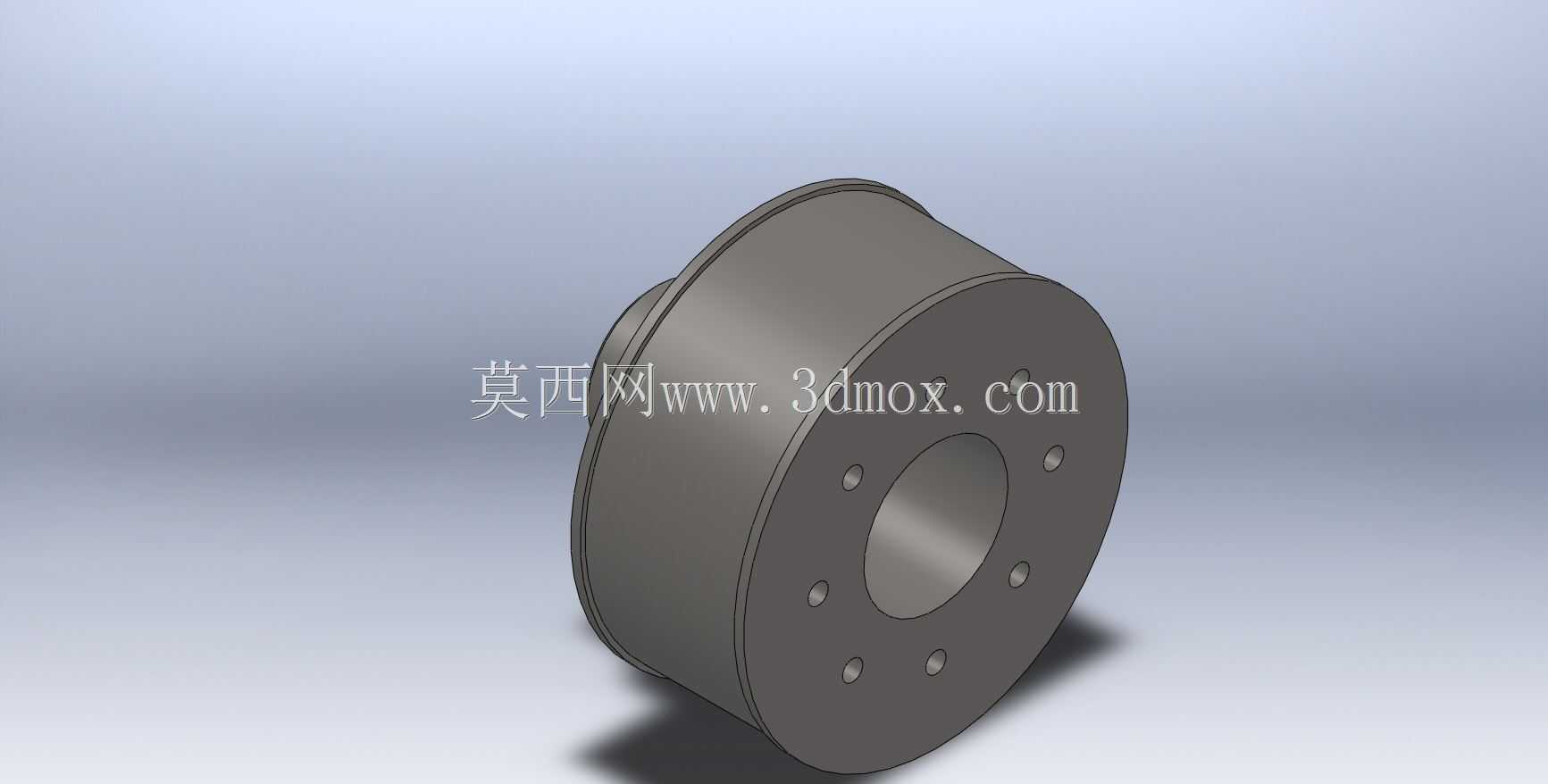

  设计层面上,这款半联轴器的主体采用轮毂与制动轮一体化的结构形式,轮毂内孔为通孔设计,用于与传动轴进行配合,端面均匀分布的联接螺栓孔,用于与另一半联轴器进行刚性联接,通过铰制孔螺栓传递扭矩,这种联接方式在重载工况下的扭矩传递稳定性更强,能承受起重作业时的瞬时冲击载荷。制动轮的外圆面需要满足较高的圆柱度与表面粗糙度要求,保证制动时闸瓦与制动面接触均匀,避免制动过程中出现偏磨、制动抖动、制动力矩不足的问题,这也是起重设备安全运行的核心要求之一。轮毂与制动轮之间采用圆弧过渡结构,避免应力集中,在频繁承受冲击载荷的工况下,能有效降低应力集中导致的开裂风险,提升零件的疲劳寿命。

  从安装边界来看,这类半联轴器的轴向尺寸需要匹配对应机构的轴系安装间距,轮毂内孔的公差带通常选用过渡配合,保证与轴的同轴度,同时方便安装拆卸;端面螺栓孔的分布圆直径、孔位数量与孔径,需要与配对的半联轴器完全匹配,保证联接时螺栓能顺利穿入,受力均匀。制动轮的外径尺寸需要匹配对应制动器的规格,不同制动力矩要求的制动器,对应的制动轮直径有明确的选型范围,设计时需要结合机构的额定起重量、运行速度、制动减速度要求来确定,避免出现制动力矩不足或者制动过猛的问题。安装时需要保证半联轴器的端面跳动、径向跳动在允许的公差范围内,否则会导致制动时闸瓦磨损不均,传动时产生振动噪声,加速周边零部件的损耗。

  在实际选型应用中,这类带制动轮的半联轴器多用于需要在传动端设置工作制动器或者安全制动器的位置,比如起升机构的高速轴端,一旦传动系统出现故障,制动器可以直接作用在半联轴器的制动轮面上,实现机构的可靠制动,防止吊物坠落,满足起重设备的安全规范要求。相比分体式的制动轮与联轴器结构,集成式设计减少了一个装配环节的累积误差,轴系的同轴度更容易保证,同时减少了零件数量,降低了采购与装配的成本,也减少了后期维护时需要检查的联接点位。零件的壁厚设计需要结合额定传递扭矩、制动时的径向挤压力来核算,既要保证足够的强度刚度,避免重载下出现变形,也要控制零件的整体重量,降低轴系的转动惯量,减少启停时的惯性冲击。对于起重设备这类涉及作业安全的特种设备,这类传动零件的设计细节直接关系到整台设备的运行稳定性,每一处尺寸公差、结构过渡都需要结合实际工况反复校核,才能满足长期重载作业的使用要求。
