带侧通接口法兰式金属壳体结构设计

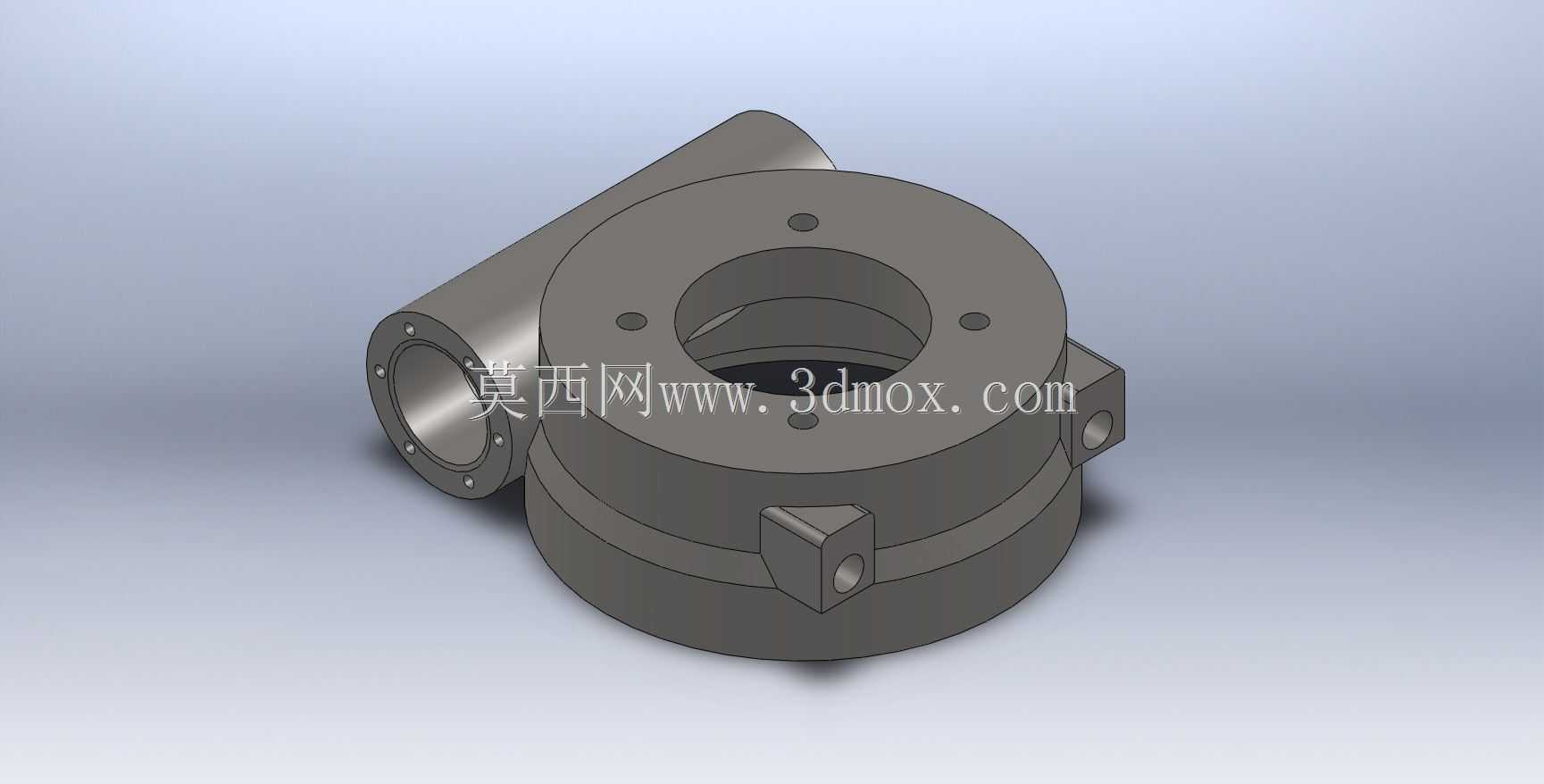

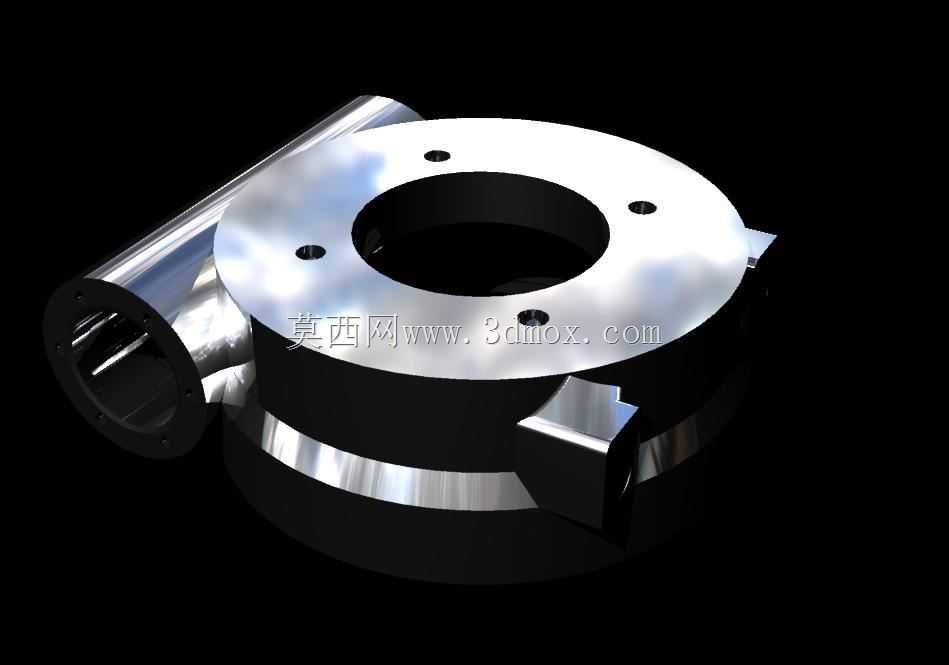

　　这类带侧通接口的法兰式金属壳体，在流体输送管路、小型动力单元腔体、仪表防护安装结构中应用十分广泛，日常在车间做设备改造、管路配套设计时经常会碰到类似结构的选型或建模需求。从结构功能来看，主体的法兰端面承担对接安装的核心作用，端面上均匀分布的四个安装孔，是用来穿装紧固螺栓的，设计时孔位的分度圆直径、孔的公差配合都要和对接端的法兰参数完全匹配，不然现场安装时会出现螺栓穿不进、密封面压合不严的问题，这类法兰端的密封面通常做精加工处理，粗糙度要控制在合理范围，配合密封垫片就能实现腔体的静密封，避免内部介质泄漏。侧面伸出的筒状接口是介质或线缆的进出通道，接口的内孔尺寸要和外接管路的通径匹配，接口端部的结构可以根据需求做成外螺纹、

　　快插接口或者焊接坡口形式，适配不同的外接连接方式，这个侧接口和主体腔体的过渡位置做了圆弧加厚处理，是因为这个位置是应力集中区，设备运行时如果内部有压力冲击、或者外接管路有振动载荷，直角过渡很容易出现焊缝开裂或者结构疲劳断裂的问题，加厚过渡能有效分散应力，提升结构的抗疲劳性能。主体腔体的内部是中空结构，根据实际使用场景的不同，内部可以容纳阀芯、传感元件、传动小构件或者作为介质的缓冲腔，腔体的壁厚设计要结合使用场景的承压等级、选用的材料特性来计算，比如用普通碳钢做承压1.6MPa的腔体，壁厚通常要留够足够的余量，同时还要考虑加工时的工艺性，内壁的加工粗糙度如果是走介质的场景要控制在合适范围，减少介质流动的阻力，如果是安装内部构件的场景，

　　还要预留对应的安装定位台阶，方便内部零件的装配定位。从安装边界来看，这类壳体的安装基准就是下端的法兰端面，安装时要保证法兰端面和对接面的平行度，避免紧固螺栓时出现偏载，导致密封失效或者壳体变形；侧接口的伸出长度要考虑外接管路的安装操作空间，不能太短导致管路接头装不上，也不能太长增加不必要的结构重量、增大振动时的力臂。设计这类结构的时候，首先要明确核心的使用需求，是走气体、液体还是穿装线缆，不同的使用场景对壁厚、密封形式、材料的要求差异很大，如果是走腐蚀性介质的场景，还要考虑材料的耐蚀性，或者在内壁做防腐涂层处理；建模的时候要先搭主体的回转结构，再做侧接口的布尔合并，重点处理过渡位置的圆角，不能留下尖锐的结构棱角，

　　所有的安装孔位要标注清楚位置度公差，方便后续加工时保证装配精度。另外这类壳体的外部突出的定位凸台，是用来做周向定位的，安装时和对接端的定位槽配合，能避免壳体在运行过程中出现周向转动，导致侧接口的朝向偏移，影响外接管路的排布，这个凸台的尺寸要和对接槽做小间隙配合，既保证定位精度，又不会因为公差问题装不进去。在实际生产中，这类壳体可以采用铸造后精加工的工艺，也可以用棒料直接机加工成型，前者适合批量生产，成本更低，后者适合小批量定制或者样机试制，加工精度更容易保证；不管采用哪种工艺，加工完成后都要做耐压测试，检查焊缝或者材质本身有没有砂眼、裂纹导致的泄漏问题，保证使用时的可靠性。做三维建模的时候，要把所有的安装尺寸、配合尺寸都做参数化关联，后续如果需要调整通径、法兰尺寸或者侧接口角度，只需要修改对应参数就能快速生成新的结构，不用重新从头建模，能大幅提升设计迭代的效率，尤其是在做系列化产品设计的时候，参数化模型的优势会非常明显。
