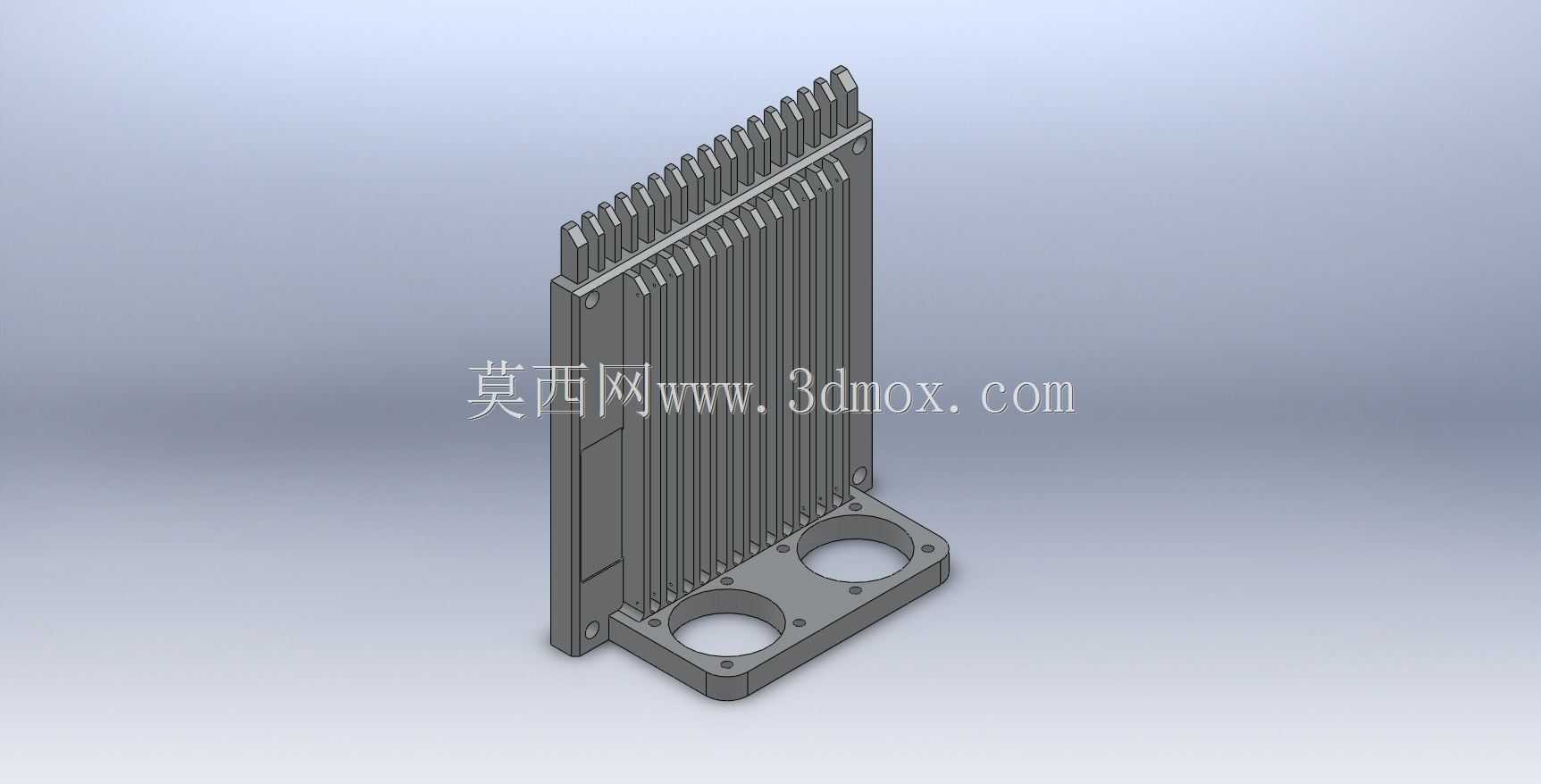

带安装底座梳齿式散热结构件

　　在工业电子、功率模组、伺服驱动单元这类持续产生高热量的设备场景里，散热结构的合理性直接决定核心器件的工作寿命与运行稳定性，这款梳齿式带安装底座的散热构件，正是针对密闭机柜内高发热元件的定向散热需求设计的实体结构。从实际安装边界来看，构件底部设置了两个同轴度经过公差约束的圆形安装孔，孔位周边做了加厚凸台处理，避免螺栓锁紧时应力集中导致底座变形，底座整体为矩形切角结构，边缘做了R角过渡，既减少加工时的应力残留，也能避免安装过程中锐边划伤操作人员或相邻线缆。上部的梳齿散热鳍片采用等间距阵列排布，每一片鳍片的厚度经过热阻计算优化，既保证足够的散热接触面积，也不会因为鳍片过密导致风道堵塞，鳍片顶端做了微小的倒角处理，

　　在批量装配时可以减少磕碰导致的鳍片变形，毕竟鳍片一旦出现弯折倒伏，就会在局部形成风阻死区，大幅降低对应区域的散热效率。设计过程中没有采用额外拼接的工艺结构，鳍片与底座为一体化成型结构，避免了拼接面存在的接触热阻——很多分体式压合的散热件，长期在高低温交变环境下工作，压合面会出现细微间隙，热阻会成倍上升，而一体化结构从根源上规避了这个问题。从实际应用场景出发，这类散热构件通常会直接贴装在IGBT模块、功率电阻、整流桥这类发热器件的表面，安装时底座平面的平面度公差控制在0.05mm以内，保证与发热器件的表面充分贴合，配合导热硅脂或者导热垫片使用时，可以快速将器件产生的热量传导到上部的梳齿鳍片上，再通过设备内部的强制风冷气流带走热量。

　　鳍片的排布方向特意与机柜内部常规的风道流向保持平行，气流可以顺着鳍片间的缝隙顺畅流过，不会在鳍片组内部形成紊流，最大化风冷的换热效率。底座侧面预留的小尺寸定位凸台，是为了在自动化装配线中配合工装快速定位，不需要人工反复调整孔位对齐，能有效提升批量装配的效率。从结构强度角度考虑，鳍片与底座的连接位置做了小圆角过渡，避免应力集中导致鳍片在受外力冲击时从根部断裂，毕竟在设备运输、现场安装的过程中，难免会有磕碰，足够的根部强度可以减少不必要的零件损耗。整个构件的外形尺寸适配主流的100mm级功率模组安装空间，不需要对原有设备的安装位做额外修改就可以直接替换原有散热件，对于设备迭代升级来说，不需要重新调整机柜内部的布局，改造成本极低。

　　在实际工况测试中，当发热器件持续输出额定功率时，这款散热结构可以将器件表面温度控制在额定工作温度区间内，不会出现局部过热导致的器件降频或者烧毁问题，鳍片的长度经过反复校核，既保证足够的散热面积，也不会因为鳍片过长导致在风冷气流下产生共振异响，很多长鳍片散热件在风速较高时会出现高频振动，长期下来会导致连接螺栓松动，这款结构的鳍片长度与厚度的比值控制在合理区间，有效规避了共振问题。底座上的两个安装孔采用沉孔设计，螺栓锁紧后头部不会突出底座平面，保证底座与发热器件表面可以完全贴合，不会因为螺栓头部干涉导致贴合面出现缝隙。整个构件的边角都做了钝化处理，没有尖锐的毛刺，符合机械零件的安全设计规范，在装配和维护过程中不会对操作人员造成割伤风险。
