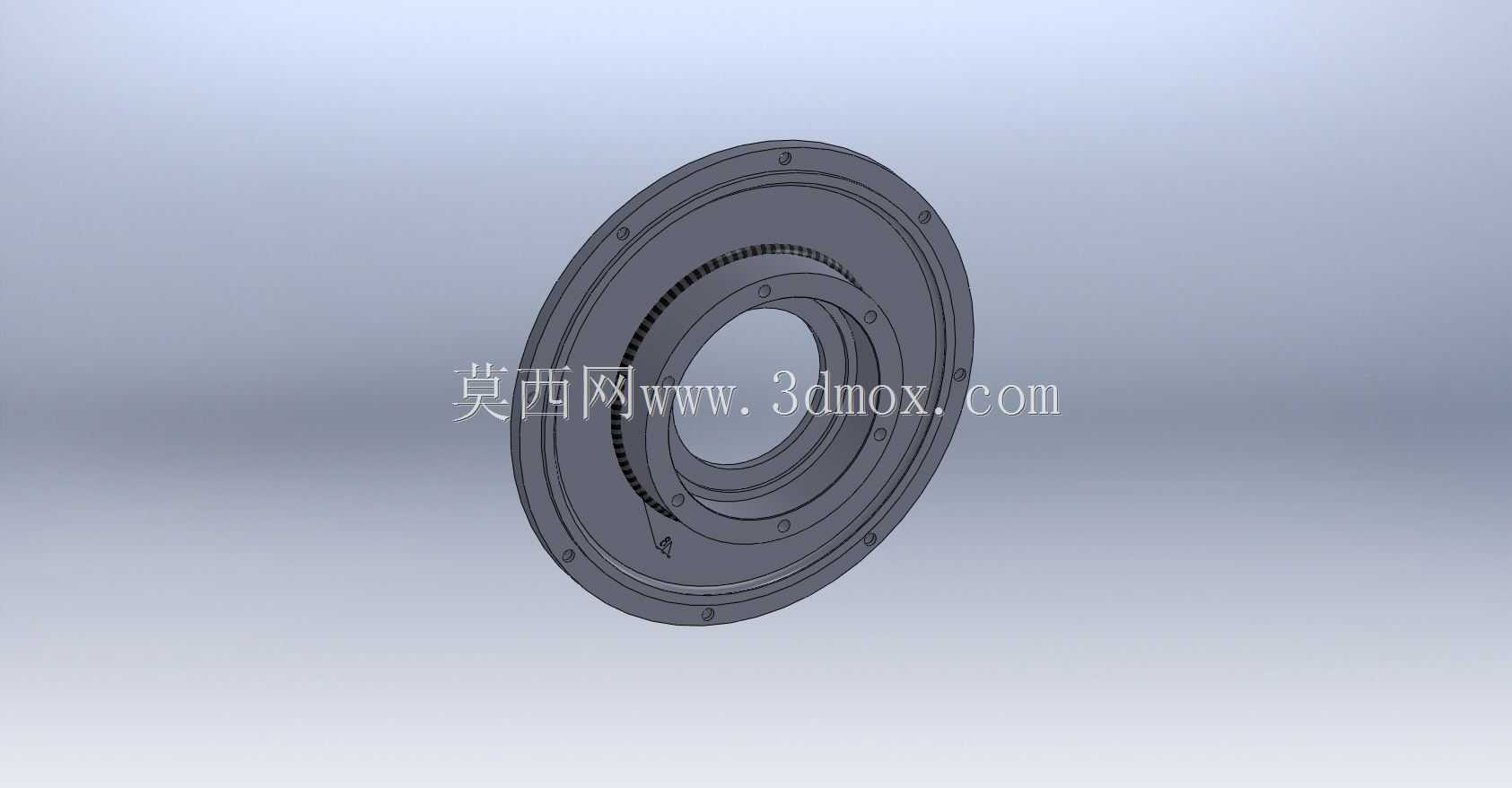

焊接式多层环形轴承防护构件

　　在各类重载旋转传动设备的运行场景中，轴承作为核心回转支撑部件，其运行状态直接决定整套设备的传动精度与服役寿命，而裸露的轴承端面、滚动体配合区域极易受到车间环境中铁屑、切削液、粉尘的侵入，同时设备检修、工件转运过程中的意外磕碰也可能造成轴承密封件、外圈配合面的损伤，焊接式轴承护罩正是针对这类防护需求设计的配套构件。这类护罩多应用于机床主轴箱、冶金设备轧辊轴承位、矿山输送设备托辊轴承组、重型减速机输入输出轴端等工况，在这些场景中，轴承长期处于多粉尘、有润滑液飞溅、存在硬质颗粒冲击的环境，普通冲压薄护罩容易受振动出现焊缝开裂、固定位滑脱的问题，而采用焊接工艺成型的多层环形护罩，整体结构刚性更强，能在持续振动的工况下保持安装位置稳定，

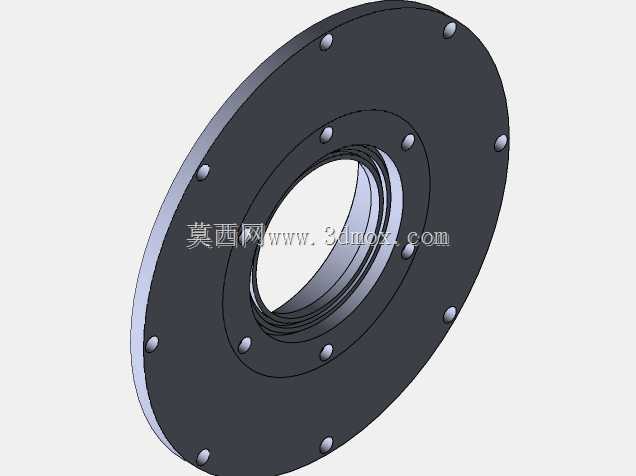

　　不会因为设备启停的冲击载荷出现防护间隙。从结构设计逻辑来看，这款护罩采用多层同轴环形结构，最外层的法兰边均匀分布安装孔，用于和设备轴承座的端面完成螺栓固定，安装孔的位置度公差控制在0.05mm以内，保证安装后护罩与轴承回转中心的同轴度，避免护罩内圈与旋转的轴颈、轴承内圈端盖出现刮擦。中间层的环形挡边形成弯折的迷宫式间隙，这个间隙并非完全密封，而是通过弯折的流道阻挡大颗粒硬质杂质直接冲入轴承密封位，同时不会完全封闭轴承区域，保证轴承运转过程中产生的热量可以通过间隙顺利散出，避免护罩内部形成密闭高温空间加速润滑脂的老化失效。最内侧的环形唇边贴近轴承内圈的端面，与旋转件之间保留0.3-0.5mm的安全间隙，

　　既不会接触旋转部件造成额外的摩擦损耗，也能阻挡大部分飞溅的润滑液、切削液直接冲刷轴承的密封胶圈，延长密封件的使用寿命。在焊接工艺的设计上，护罩的各层环形板采用连续角焊缝连接，焊缝高度根据板材厚度控制在2-3mm，焊接后整体做去应力退火处理，避免焊接残余应力导致护罩长期使用后出现翘曲变形，影响安装配合精度。护罩的外形尺寸完全匹配对应型号轴承的安装边界，外层法兰的外径比对应轴承座的安装端面外径小2mm，避免安装时与周边的设备结构产生干涉，内侧唇边的内径比配合轴颈的外径大1mm，给轴的热膨胀、径向跳动预留足够的安全空间，不会因为轴运转时的径向窜动刮蹭护罩内壁。实际选型使用时，需要先确认对应轴承的外圈外径、内圈内径、

　　轴承座端面的安装孔分布圆直径，确保护罩的安装孔位与轴承座的螺纹孔完全对齐，安装时在法兰面与轴承座端面之间加装0.5mm厚的耐油橡胶垫片，填补结合面的微观不平度，避免粉尘、液体从安装结合面的缝隙渗入。不同于整体铸造的轴承护罩，焊接成型的护罩生产周期更短，可以针对非标准型号的轴承定制尺寸，不需要开模制作砂型，对于小批量的设备改造、非标设备设计场景适配性更强，同时焊接结构的护罩在出现局部磕碰损伤时，可以通过补焊、打磨快速修复，不需要整体更换，降低设备的维护成本。在日常设备维护中，这类护罩不需要频繁拆卸，只需要在设备定期保养、补充轴承润滑脂的时候，检查护罩的焊缝是否出现开裂、安装螺栓是否松动，清理护罩迷宫间隙内积存的粉尘杂质即可，正常工况下的服役周期可以和轴承的大修周期保持一致，不需要单独做频繁的维护更换。
