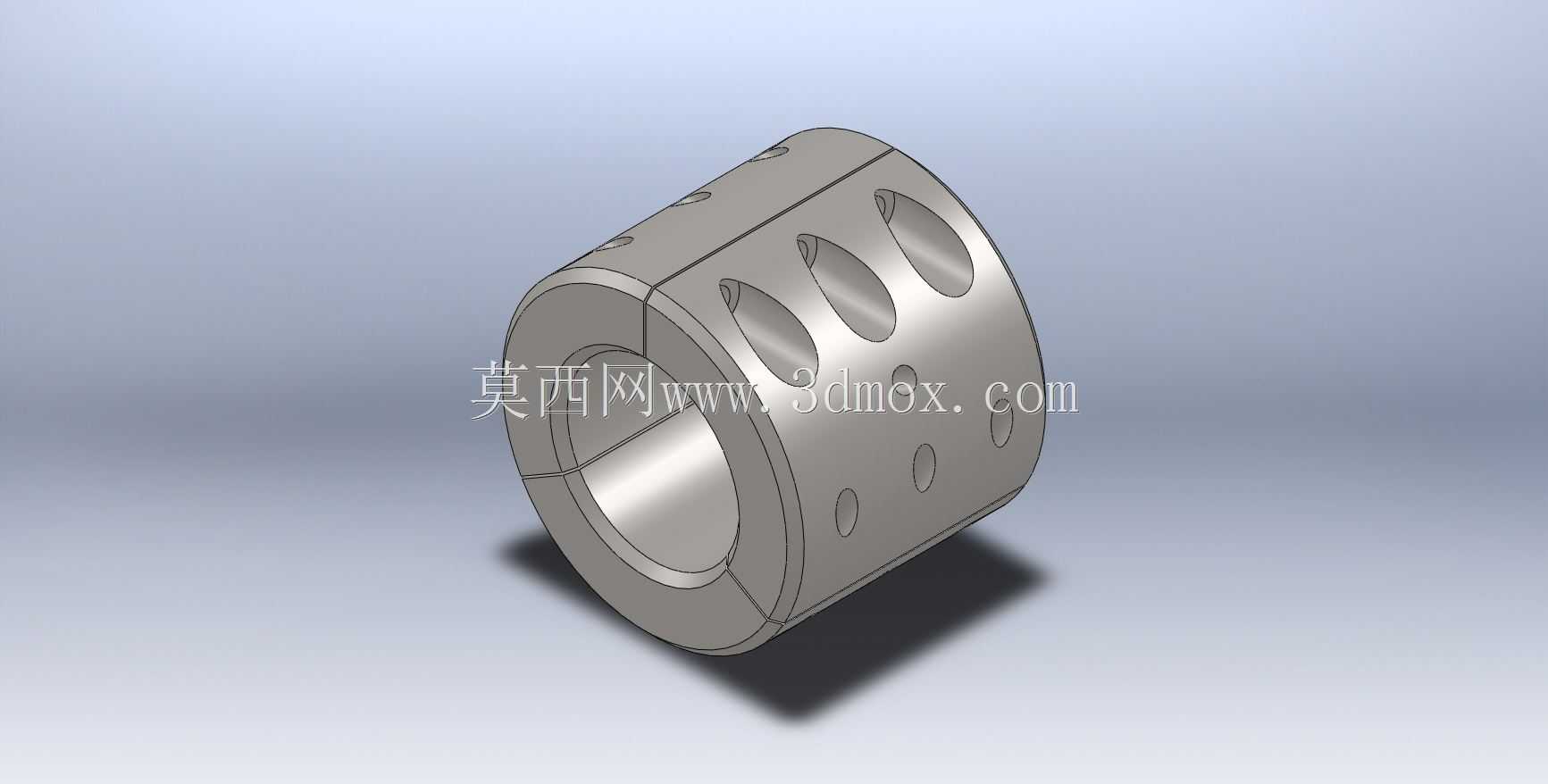

带镂空槽的对开式轴用夹紧套结构

　　这类对开式轴夹紧套常出现在需要无键轴连接的传动场景里，比如轻工输送线的辊筒轴端固定、小型实验设备的轴系位置锁定、包装机械的导辊轴向定位，相比传统键连接，它不会在轴表面加工键槽造成应力集中，安装时不需要轴向长距离推拉，调整轴上零件的轴向位置时也更灵活，松开锁紧结构就能沿着轴平滑移动到目标位置，锁紧后就能提供足够的抱紧力传递扭矩，同时限制轴上零件的轴向窜动。从结构设计来看，整体采用对半剖分的环形结构，两个半环合模后形成完整的内孔与外圆柱面，内孔的尺寸公差需要根据适配的轴径做匹配设计，通常采用H7/k6的过渡配合区间，保证抱紧时内孔壁和轴表面有足够的接触面积，避免局部应力过大压伤轴表面。外圆面上设计的多组长圆形镂空槽，

　　并不是单纯的减重设计，一方面是为了在夹紧锁紧时给套体提供均匀的形变余量，让整个圆周方向的抱紧力更均衡，不会出现局部应力集中导致套体开裂，另一方面这些槽也能在设备运行过程中容纳少量的润滑脂或者粉尘杂质，避免轴和套的配合面进入硬质颗粒造成磨损，同时镂空结构也能降低整体重量，在高速旋转的轴系应用里减少不平衡量。设计这类夹紧套的时候，首先要确定内孔的公称尺寸，根据需要传递的扭矩大小计算抱紧所需的正压力，再反推套体的壁厚，壁厚不能过薄，否则锁紧时形变过大容易产生塑性变形，重复拆装后夹紧力会快速衰减，壁厚也不能过厚，否则需要的锁紧力过大，配套的锁紧螺钉规格会变大，整体结构会显得笨重。外圆上的镂空槽位置要均匀分布在圆周方向，

　　槽的长度方向和轴线平行，槽的边缘要做倒圆角处理，避免应力集中在槽的端部造成疲劳裂纹，两个半环的结合面要做精密研磨，保证合模后结合面没有明显缝隙，避免锁紧时两个半环错位导致内孔圆度超差。安装边界方面，这类夹紧套的轴向长度通常是内孔直径的1到1.5倍，长度过短会导致抱紧接触面积不足，传递扭矩时容易打滑，长度过长则会占用过多的轴上安装空间，相邻的轴上零件比如轴承、齿轮、带轮的安装位置要和夹紧套留出至少2mm的间隙，避免夹紧套锁紧形变时蹭到相邻零件的端面。锁紧结构通常是在两个半环的结合面位置布置径向的锁紧螺钉，螺钉的数量根据套体的直径大小确定，小直径的套体用2到3颗螺钉，大直径的可以布置4到6颗，螺钉的拧紧力矩要做统一规定，

　　避免不同位置螺钉拧紧力不一致导致套体内孔变成椭圆，影响抱紧效果。实际使用中，这类夹紧套相比传统的紧定螺钉固定，不会在轴表面顶出凹坑，后期拆卸维护更方便，也不会因为轴表面的凹坑影响轴上零件的位置调整，在经常需要调整轴上零件位置的设备里，比如印刷机械的导辊机构、纺织机械的纱线导辊固定，这类结构的应用非常广泛。建模的时候要注意，内孔和外圆的同轴度公差要控制在0.02mm以内，镂空槽的位置度公差要控制在0.05mm以内，保证整体结构的对称性，避免高速旋转时产生动不平衡，两个半环的结合面要和内孔轴线保持平行，平行度公差不超过0.01mm，否则合模后内孔会出现错边，抱紧时轴表面会被错边的棱边划伤。另外，套体的两端要做小角度的倒角，方便安装时套入轴径，也能去除加工时的毛刺，避免安装过程中划伤操作人员或者轴表面。
