拼接式对开限位铁环结构设计

项目分类:通用五金配件 发布时间:2022-02-05 ID:537355
  • 拼接式对开限位铁环结构设计

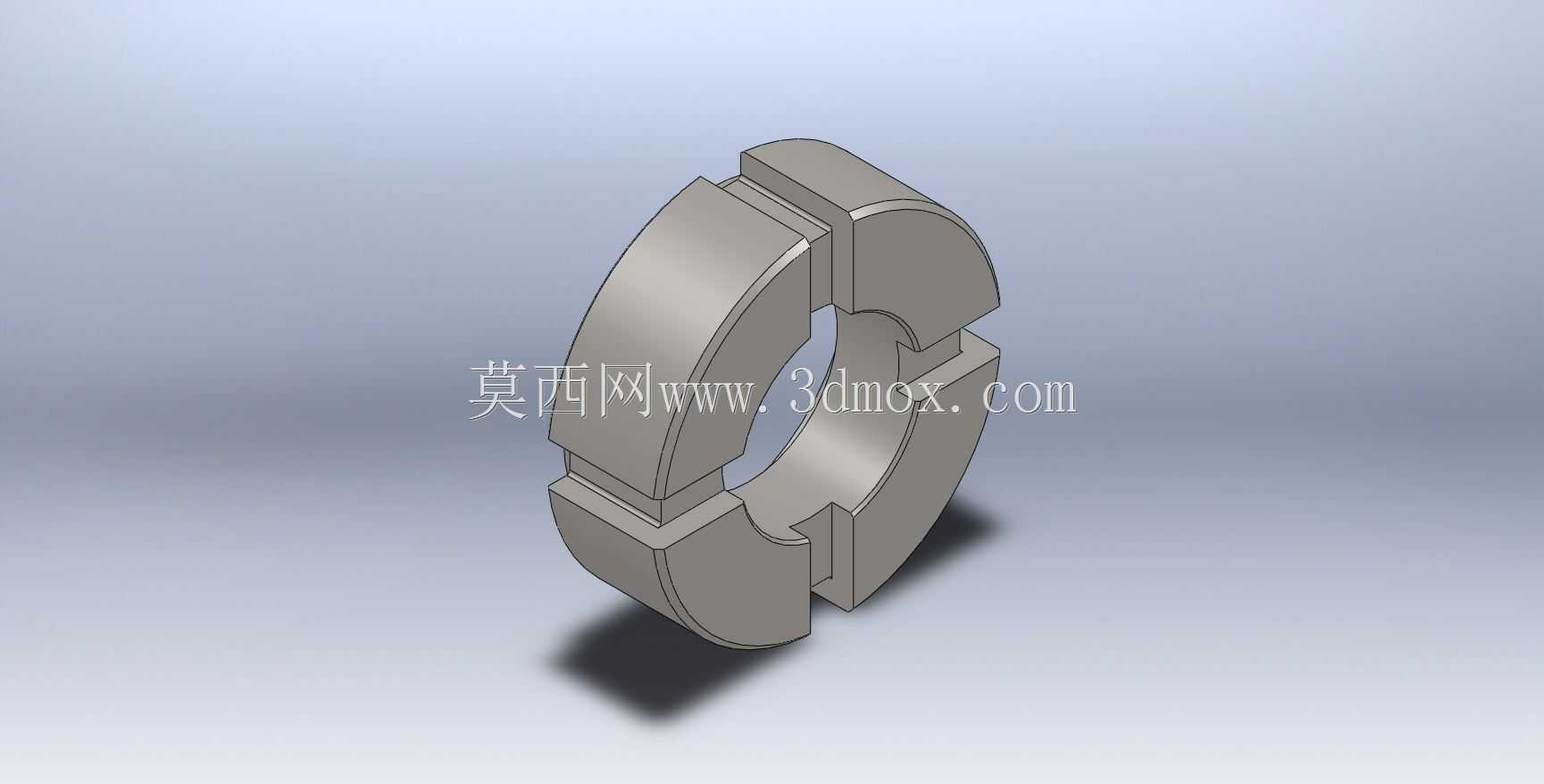

  这类对开拼接式铁环,在工业装配场景里常作为轴端限位、管路抱箍定位、工装夹具的卡位组件使用,区别于整体式闭合环,它的分体结构不需要从轴件或管件的端部穿套安装,能直接在杆件的任意径向位置完成装配,适配很多已经完成端部组件安装、无法穿套整环的现场工况,在设备改造、产线运维的现场装配环节实用性很强。从结构设计逻辑来看,这个铁环采用对称两瓣拼接的形式,拼接面设置了凹凸卡位的榫卯结构,装配时两瓣环体的凸台与凹槽互相嵌合,能避免环体受径向力时发生错位偏移,拼接后整体形成完整的环形结构,环体内壁为光滑圆柱面,能和被箍的轴件、管件外壁形成均匀的面接触,不会因为局部应力集中刮伤被固定件的表面,也能保证限位受力时的载荷均匀分布。

  环体的外侧设置了多道阶梯状的凸缘结构,这些凸缘一方面是作为轴向限位的卡位台阶,能卡入对应安装座的卡槽内,限制环体自身的轴向窜动,另一方面也能提升环体自身的结构刚度,在承受轴向顶推载荷的时候,不容易发生形变。在设计这类零件的时候,首先要明确安装边界的尺寸约束:环体的内径需要和被固定杆件的外径保持过渡配合的公差带,既不能过松导致装配后晃动,也不能过紧导致现场无法顺利拼接安装;环体的外径尺寸要匹配安装卡槽的内径,预留合理的装配间隙,外侧凸缘的厚度要对应卡槽的宽度,保证卡入后没有多余的窜动空间;两瓣拼接面的卡位结构,要设置合理的配合公差,嵌合后拼接面的缝隙要控制在装配允许的范围内,避免拼接后环体的圆度超差,影响和被固定件的贴合效果。

  从实际使用场景来说,这类铁环可以替代传统的轴用弹性挡圈,在重载工况下,弹性挡圈容易因为承受过大轴向力发生脱出或断裂,而这种实心铁环的结构强度更高,能承受更大的轴向限位载荷,在重型输送设备、工程机械的铰接部位、液压管路的固定点位都能适用。另外,分体式的结构也方便后期维护更换,不需要拆卸轴端已经安装好的轴承、齿轮等其他组件,就能直接完成铁环的更换,大幅减少设备维护的拆装工作量,降低运维的时间成本。设计过程中还要考虑装配的便利性,两瓣环体的拼接结构做了导向倒角,现场装配时不需要复杂的对位,就能快速将两瓣环体嵌合到位,后续可以通过外周的卡箍、螺栓锁紧件或者安装座的卡槽将两瓣环体压紧固定,保证工作过程中不会松脱。

  环体的棱角位置都做了小尺寸的倒钝处理,避免装配过程中划伤操作人员,也能减少应力集中的点位,提升零件的抗疲劳强度,在反复承受交变轴向载荷的工况下,不容易从棱角位置产生裂纹。和普通的整体式铁环相比,这种拼接结构的适配场景更广,尤其是在已投产设备的改造升级中,很多轴系组件已经完成装配,无法拆卸端部零件套装整环,这种对开式的结构就能直接在目标位置完成安装,不需要大规模拆解现有设备,能大幅缩短改造的工期。在建模过程中,需要重点保证拼接面的特征完全对称,两瓣环体的对应卡位特征尺寸完全一致,避免装配时出现干涉,同时要保证环体内壁的圆柱度公差,确保装配后和被固定件的接触面积足够,不会出现局部点接触导致的压痕或磨损。外侧的阶梯凸缘在设计时要根据实际承受的载荷大小调整厚度,载荷越大的工况,凸缘的厚度需要相应增加,同时凸缘和环体主体的衔接位置要做圆角过渡,避免应力集中导致凸缘在受力时断裂。这类零件的材质一般选用碳素结构钢制作,根据使用场景的防腐需求,可以做发黑、镀锌等表面处理,适配不同的工作环境,在有腐蚀介质的工况下,也可以更换为不锈钢材质制作,保证零件的使用寿命。
