带多道环槽的盘式活塞结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537368
  • 带多道环槽的盘式活塞结构设计
  • 带多道环槽的盘式活塞结构设计

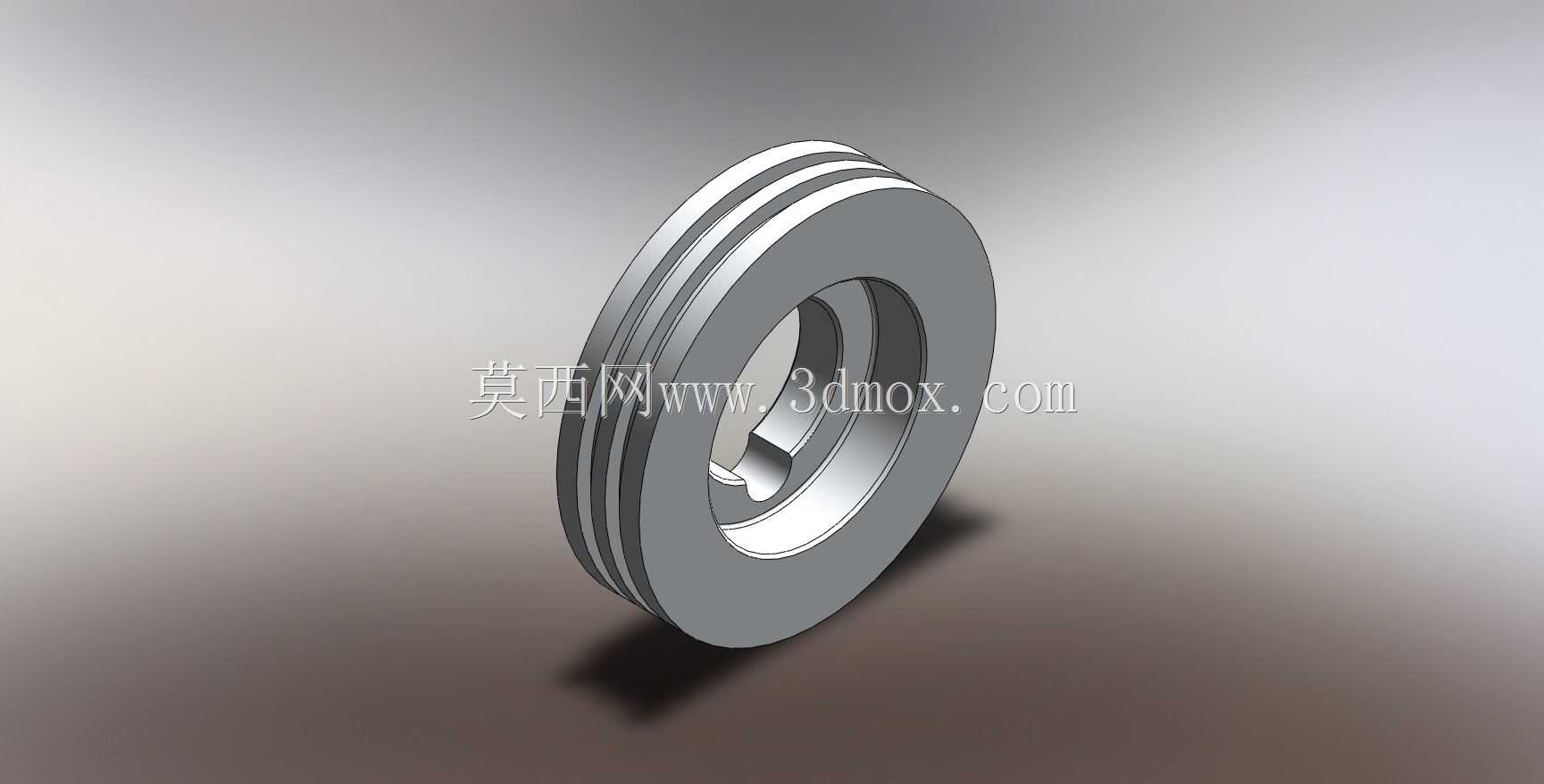

  在往复式动力机械、流体增压设备的结构体系中,这类带多道环槽的盘式活塞是核心的运动转换部件,日常接触的小型空压机、内燃机辅助增压泵、低压液压往复缸里,都能见到同结构零件的应用,它的核心作用是在缸筒内做直线往复运动,把流体压力能转化为机械动能输出,或是反过来把机械推力转化为流体压力能完成介质输送。从结构设计逻辑来看,这个活塞采用盘式对称布局,中心开设的通孔是用来和活塞杆做配合连接的,孔内的键槽结构可以传递周向扭矩,避免活塞在往复运动过程中跟活塞杆发生相对转动,保证密封环的槽位始终和缸壁保持均匀贴合,不会因为偏磨导致密封失效。外圆面上的三道平行环槽是整个零件的功能核心,槽的宽度、深度以及槽间的间距都经过匹配计算,

  最靠近压力腔的环槽用来安装气封环,阻隔高压介质向低压侧泄漏,中间的环槽可以安装油环,刮除缸壁上多余的润滑介质,避免润滑油进入工作介质造成污染,最外侧的环槽安装导向环,给活塞的往复运动提供径向支撑,保证活塞在缸筒内运动时始终保持同轴度,不会出现偏斜卡滞的问题。做这类零件的三维建模时,首先要确定的是安装边界尺寸:外圆直径要和配套缸筒的内径保持合理的配合间隙,间隙过大会导致密封不严、压力建立不足,间隙过小则会在热胀状态下出现拉缸、卡涩的故障;中心安装孔的尺寸要匹配对应活塞杆的直径,配合公差一般选过渡配合,保证连接的同轴度;环槽的尺寸要和选用的标准密封环规格完全匹配,槽的侧壁粗糙度要达到相应要求,避免割伤密封环导致密封件过早损坏。

  从实际工况适配角度,这类活塞的厚度设计要兼顾刚性和运动惯性,厚度太小的话,活塞在承受高压侧压力时容易发生翘曲变形,导致环槽和密封环的配合面错位,厚度太大则会增加运动部件的整体质量,提升往复运动的惯性冲击,加剧缸壁和密封件的磨损,也会增加动力损耗。在实际设备装配过程中,这类活塞的安装要注意环槽的朝向,压力侧要对应高压腔方向,密封环安装时要注意开口错位,不能让几道环的开口处在同一条直线上,否则会形成泄漏通道,大幅降低密封效率。另外活塞的两个端面都做了倒角处理,一方面是装配时方便导入缸筒,避免锋利边缘刮伤缸筒内壁,另一方面也能减少活塞运动到行程端点时的冲击,避免端面和端盖发生硬碰撞造成零件损伤。在不同的应用场景下,

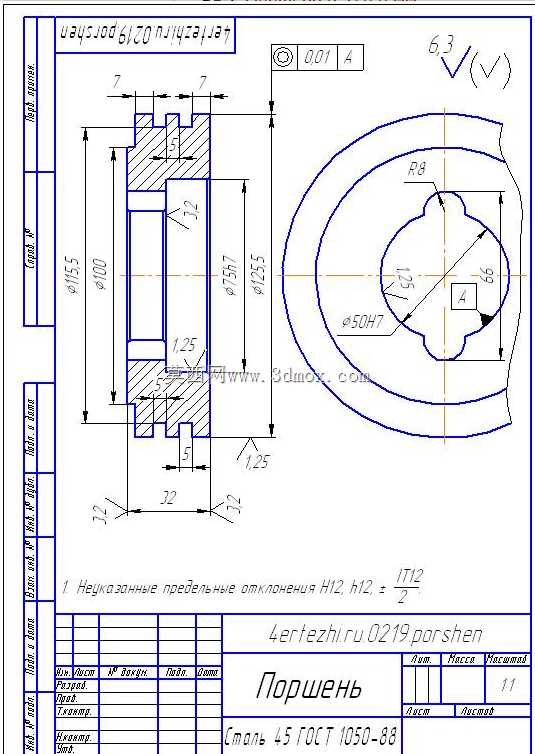

  这类活塞的材质选择也有区别,用在空压机这类有油润滑的场合时,一般选用铸铝合金材质,重量轻、导热性好,能快速把摩擦产生的热量传导出去;用在低压液压油缸的场合时,会选用45号钢做表面调质处理,提升刚性和耐磨性能;如果是用在有腐蚀性介质的化工往复泵里,还会在活塞表面做防腐涂层,或是选用不锈钢材质加工。建模过程中要特别注意环槽根部的圆角处理,不能做成直角清根,直角位置会在受力时产生应力集中,在长期往复交变载荷的作用下容易从槽根位置产生疲劳裂纹,最终导致活塞断裂失效,合理的圆角过渡既能分散应力,也能在安装密封环时避免划伤密封件的内圈。另外活塞的两个端面和中心孔的垂直度、外圆面和中心孔的同轴度都是关键形位公差,建模时要把这些公差要求在工程图里明确标注,加工时如果同轴度超差,会导致活塞外圆和缸筒不同轴,出现单边磨损的问题,垂直度超差则会导致活塞端面和活塞杆的台阶面贴合不严,运动时出现窜动。这类结构的活塞相比筒式活塞,结构更简单,加工难度更低,适合行程较短、压力不高的往复设备使用,在小型气动执行元件、家用增压泵、摩托车发动机的辅助泵体里应用非常广泛,设计时只要匹配好对应的缸径、杆径,选对适配的密封环规格,就能保证设备长期稳定运行,不会出现早期故障。
