齿轮箱配套法兰式轴承端盖结构设计

　　在闭式齿轮传动系统的箱体结构设计中，轴承端盖是承担轴承轴向定位、箱体腔室密封、润滑介质留存功能的核心配套零件，本次呈现的法兰式轴承盖，主要适配平行轴齿轮箱的滚动轴承安装位，多用于中低速重载工况的工业减速箱、输送线驱动齿轮箱、矿山设备配套传动箱等场景。

　　从实际使用场景的需求出发，这类轴承盖的安装边界完全匹配对应轴承的外圈外径尺寸，法兰外缘的四个均布安装孔，对应箱体轴承座端面的预制螺纹孔，安装时通过内六角圆柱头螺钉实现压紧固定，无需额外设计卡簧或挡圈结构，拆装维护时只需拆卸固定螺钉即可完成轴承检查、润滑脂更换等操作，相比嵌入式闷盖，法兰式结构的密封冗余度更高，能适应齿轮箱运行过程中箱体内外的压差变化，避免润滑脂从轴承座配合缝隙渗漏。

　　设计这类零件时，首先要匹配对应轴承的外圈定位台阶尺寸，盖体内侧的凸台高度需要严格控制，既要保证压紧轴承外圈端面时不会触碰到轴承保持架，也要预留出润滑脂的存储空腔，避免运行过程中润滑脂被完全挤压流失。盖体的中心通孔为贯通式设计，适配输入轴或输出轴穿过的工况，通孔内侧预留有密封件安装槽，可嵌入骨架油封实现轴与端盖之间的动密封，防止外界粉尘、切削液等杂质进入轴承腔，同时阻挡箱体内的齿轮油顺着轴面泄漏到设备外部。

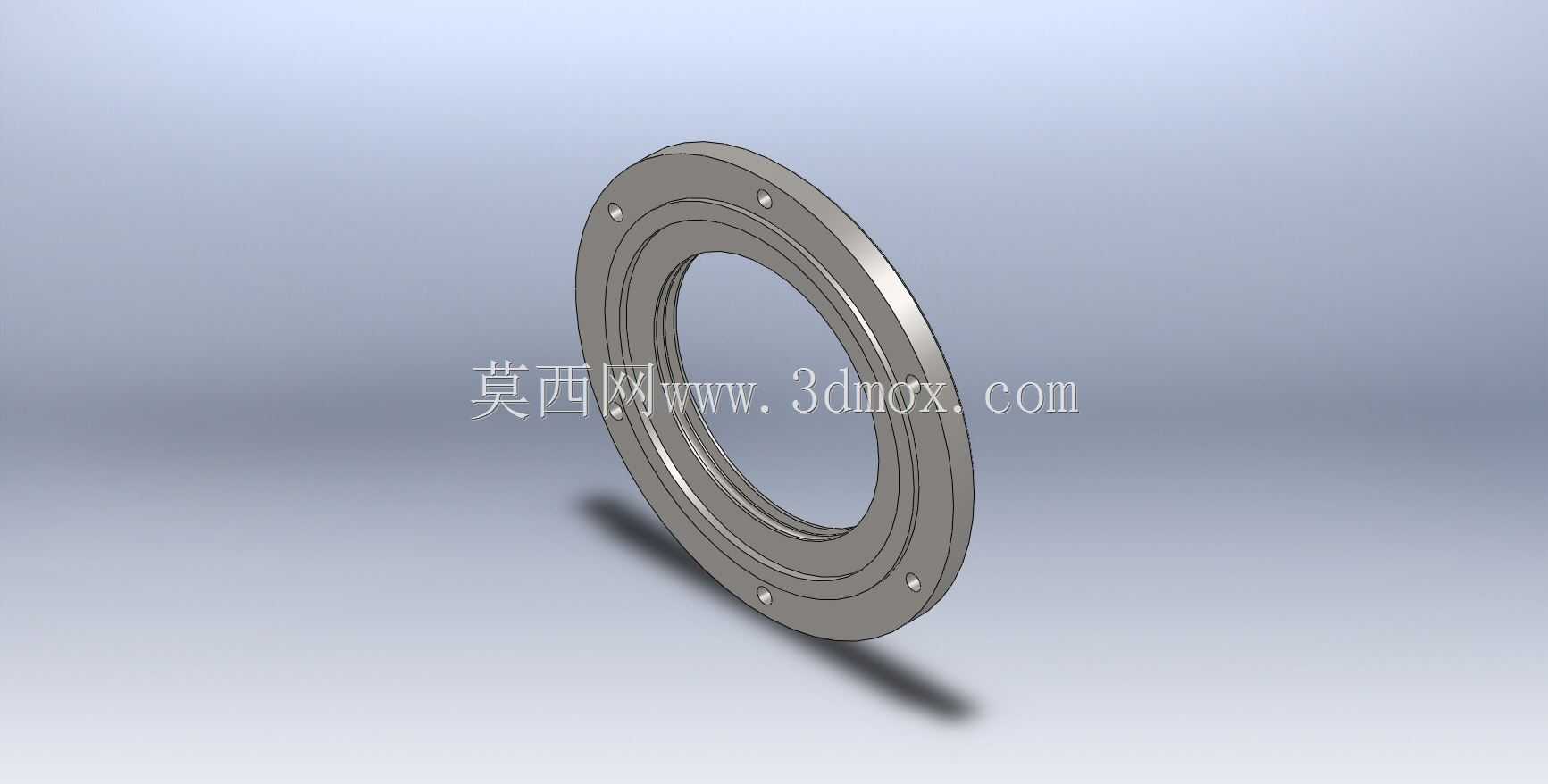

　　从外形结构来看，该轴承盖采用薄法兰盘加环形凸台的整体结构，法兰端面与箱体贴合的位置设计有0.2mm深度的密封胶槽，安装时可涂覆液态密封胶或加装纸质密封垫片，进一步提升静密封面的密封性能。法兰外缘的安装孔采用沉孔设计，螺钉拧紧后头部完全沉入沉孔内，不会突出盖体端面，避免外部构件运动时与螺钉发生干涉，同时也能减少外部环境对螺钉的锈蚀影响，延长紧固件的使用寿命。

　　在实际选型匹配过程中，这类轴承盖的尺寸链需要和箱体轴承座、轴承、轴件三个部分做协同校核：凸台的外径要和箱体轴承座的内孔形成间隙配合，配合公差选用H7/h6即可满足定位需求，既不会因为过紧导致装配困难，也不会因为间隙过大造成轴承外圈定位偏移；盖体的总厚度需要结合轴承座的端面深度计算，保证螺钉拧紧后，凸台端面能完全贴合轴承外圈端面，施加的预紧力刚好能限制轴承外圈的轴向窜动，又不会因为预紧力过大造成轴承滚动体的额外磨损。

　　针对齿轮箱运行时的温升特性，这类轴承盖的材质通常选用灰铸铁HT200，具备足够的刚性和减震性能，能吸收齿轮啮合传递到轴承位的部分振动，同时铸铁材质的线膨胀系数和箱体材质接近，设备运行升温后不会因为热膨胀量差异导致配合面出现缝隙。如果应用在轻量化要求较高的设备场景，也可以采用铝合金压铸成型，但需要相应增加法兰厚度来弥补刚性不足的问题，避免螺钉压紧时法兰出现翘曲变形影响密封效果。

　　在三维建模过程中，这类零件的特征构建逻辑需要贴合实际加工工艺：首先绘制法兰盘的外圆轮廓和中心通孔，拉伸生成基础盘体，再绘制内侧的定位凸台和外侧的沉孔结构，之后阵列生成四个均布的安装孔，最后添加密封槽、倒角等细节特征。所有加工面的倒角统一按照C1设计，非加工面的铸造圆角按照R3-R5设置，既符合铸造工艺的脱模要求，也能避免零件边缘的锐边划伤安装人员。需要注意的是，密封槽的尺寸公差需要严格匹配选用的骨架油封尺寸，槽宽和槽深的公差控制在±0.1mm以内，保证油封安装后有合适的压缩量，压缩量过大容易造成油封唇口过早磨损，压缩量过小则会出现密封失效漏油的问题。

　　在设备实际运行过程中，这类轴承盖还承担着轴承运行状态的间接观察作用，部分改型版本会在盖体中心预留油位观察孔或温度传感器安装孔，可直接监测轴承位的运行温度，及时发现轴承缺油、磨损过热等故障隐患。对于采用脂润滑的轴承位，还可以在盖体上加装注油杯接口，无需拆卸端盖即可定期补充润滑脂，大幅降低设备的日常维护工作量。
